江西鹰潭车棚拱形屋顶施工方案设计参数

江西鹰潭某厂家车棚采用拱形屋顶结构，是现代工业建筑中常见的快速施工方案。江苏杰达钢结构工程有限公司技术团队为您介绍这一项目的设计要点与施工特色。

项目基本情况

本工程位于江西省鹰潭市，为某厂家车棚新建项目，采用钢柱下部结构和拱形屋顶上部结构的组合设计。

• 建筑跨度：13.5米
• 建筑长度：24米
• 建筑面积：324平方米
• 拱形屋顶拱高：2.7米（跨度的1/5）
• 屋面板材厚度：0.9mm
• 屋面板材厂家：上海宝钢
• 计划施工周期：约7天

结构设计方案

该项目采用两座拱形屋顶，其中主屋顶跨度较大，辅助屋顶跨度较小，共同覆盖整个车棚区域。

屋顶结构配置

• 主拱形屋顶跨度：13.5米
• 辅助拱形屋顶跨度：5.6米
• 屋面板材：金属结构屋面板，厚度0.9mm
• 天沟侧壁：设钢雨水口

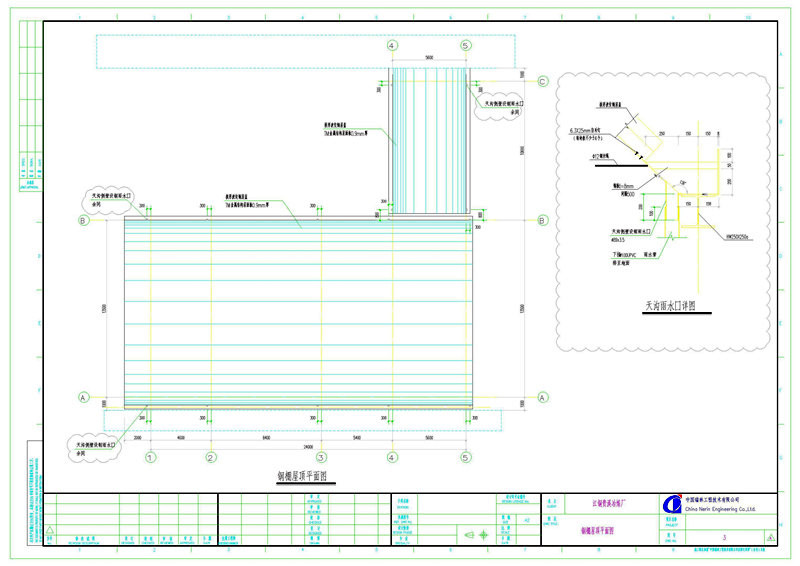

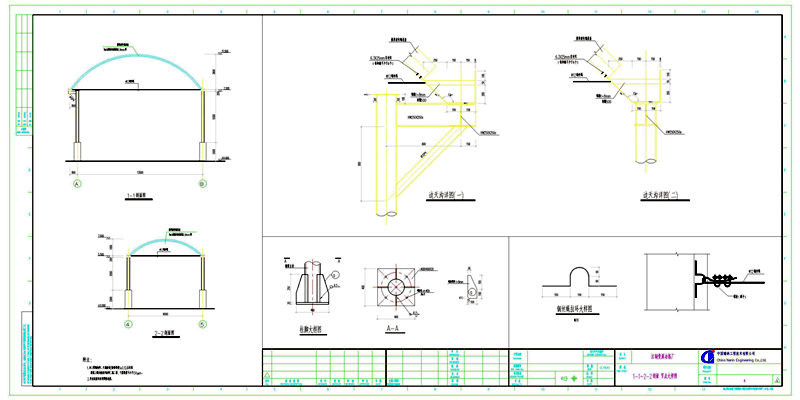

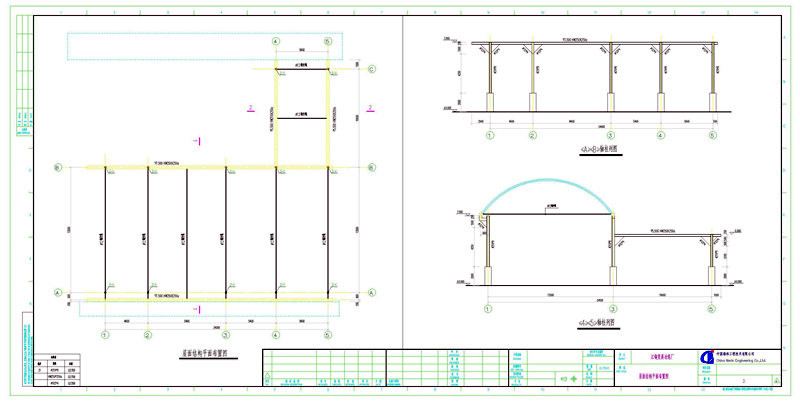

屋顶平面图与构造

支撑体系与防风措施

钢绳拉结系统

在拱形屋顶下端安装钢绳拉结，钢绳长度与拱形屋顶跨度相等，可有效防止侧向风压。每条钢绳的两端均有两个螺栓连接，与拱形屋顶的瓦片固定。

• 钢绳布置间距：每隔4.6米拉一条钢绳
• 钢绳距离地面高度：7.5米
• 立柱高度：2米
• 每块屋面板固定螺栓数：不少于4个自攻钉

材料防护要求

本工程钢构件与天沟采用专业的防护涂层，确保长期耐候性与防腐能力。

• 除锈等级：Sa2.5（二级喷砂除锈）
• 涂料类型：聚氯乙稀含氟萤丹涂料
• 涂装工艺：二底二面
• 干膜厚度：不小于150μm
• 所有连接：采用焊接连接

施工工艺特点

拱形屋顶结构具有施工速度快的特点。该项目共324平方米的建筑面积，只需7天左右即可完成主体施工，相比传统混凝土屋顶能大幅缩短工期，减少成本投入。

常见问题解答

拱形屋顶为什么需要钢绳支撑？

拱形屋顶在横向受力（特别是侧风作用）时，钢绳支撑能有效防止屋顶的侧向移动，提高整体结构的稳定性和安全性，是保证风荷载抗性的关键构件。

金属屋面板与其他屋面材料相比有什么优势？

金属屋面板自重轻、防水性能好、施工速度快、耐久性强。特别是采用厚度0.9mm的高强度板材，既能保证强度，又能降低成本。

这种结构能承受多大的风载？

通过钢绳支撑系统、螺栓固定与焊接连接的多层防护，能应对一般地区的风荷载要求。具体的风压设计值应根据项目所在地的风荷载规范确定。

小结

江西鹰潭车棚项目充分展示了拱形屋顶结构在工业建筑中的应用优势。江苏杰达钢结构工程有限公司在此类快速施工项目中具有丰富经验，可为您提供从设计、制作、安装到质保的全方位专业服务，确保项目按时交付并达到规范要求。
