今天带大家了解一下山东济南厂房安装拱形屋面施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于山东济南某厂家

本份图纸下部结构是钢柱，上部结构采用了拱形屋顶结构。拱形屋顶本身很轻而且稳固性好。

本次施工的厂房安装拱形屋顶建筑，跨度是18米，长度是130米，面积是：2340平方米，我们杰达钢构施工人员大约需要8天即可完成施工。

本次施工的厂房拱形屋顶跨度是18米，拱高为4米，矢跨比为0.22，使用的板材厚度为1.3mm，厂家为：上海宝钢。

这是拱形屋顶的剖视图，这是两联跨一起的，山墙板和拱形屋顶的板是一样的。

厂房的底端为三根钢柱，钢柱的长度为7米。

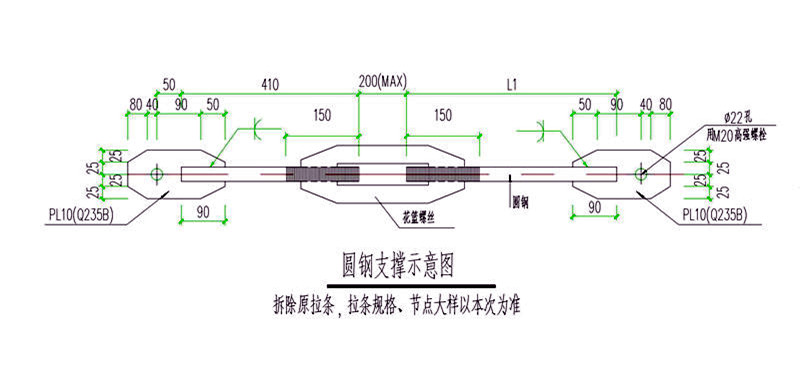

圆钢支撑是一种常见的构件，在建筑和工程结构中扮演着重要的角色。

它的作用是提供稳定性和支撑力，用于承受水平或竖直受力，以确保结构安全可靠。这种支撑通常采用高强度材料制成，例如碳素钢、不锈钢或铝合金。

在其两端使用高强度螺栓对其固定，可以确保其稳定性和可靠性。同时，使用花篮螺丝可以将其进一步牢固地拉合在一起，以增强其支撑性能。

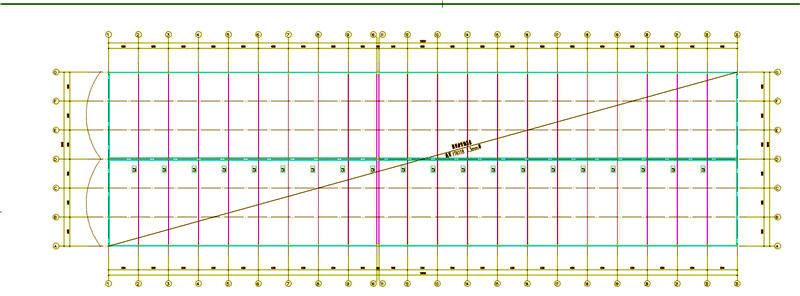

这就是屋顶平面结构图，每隔6.2米拉一根圆钢，钢材选用的是YT6118型的1.3mm厚的。

上面就是关于山东济南厂房安装拱形屋面施工图纸的全部内容了，您有任何建议都可以评论/联系我们。
