山西晋中某厂家仓库安装无梁拱形棚施工图

拱形屋顶厂家 2023-03-20 13:29:43 图纸图集 1073 ℃ 0 评论

今天带大家了解一下山西晋中某厂家仓库安装无梁拱形棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于山西晋中

本份图纸下部结构是混凝土钢柱，上部结构采用了三角管桁架。

本次施工的建筑是原料堆场拱形棚，跨度是38米，长度是176米，面积是：6688平方米，我们杰达钢构施工人员大约需要20天即可完成施工。（拱形屋顶的施工速度非常快）

本次施工的跨度是38米，拱高为14米，矢跨比为0.37，使用的板材厚度1.0为，厂家为：上海宝钢。

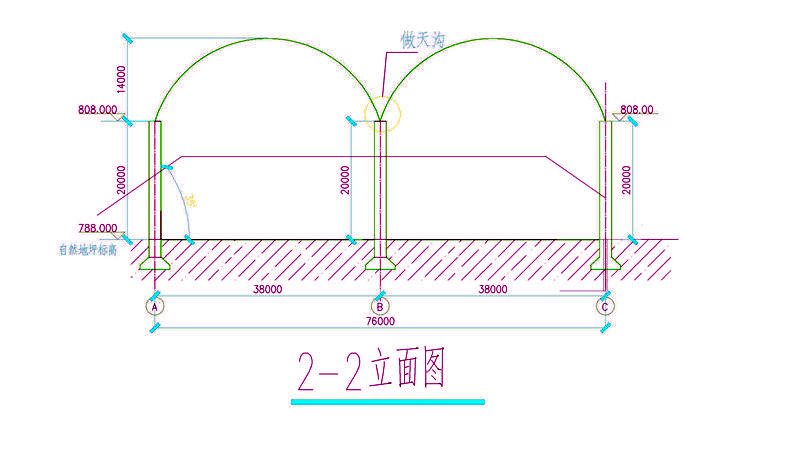

这是两联跨，每个拱形屋顶的跨度是38米，圆形柱的高度为20米，自然地坪标高，中间这个钢柱承载了两个拱形屋顶的屋盖。

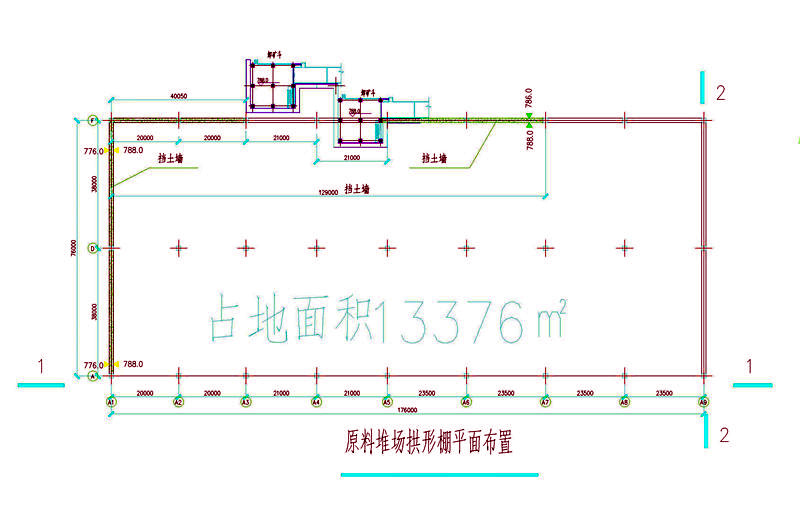

占地面积为13376平方米，钢柱中间的距离就是20到23.5米之间，这张图上可以看到里面的建筑物都在左上角，挡土墙的长度为129米。

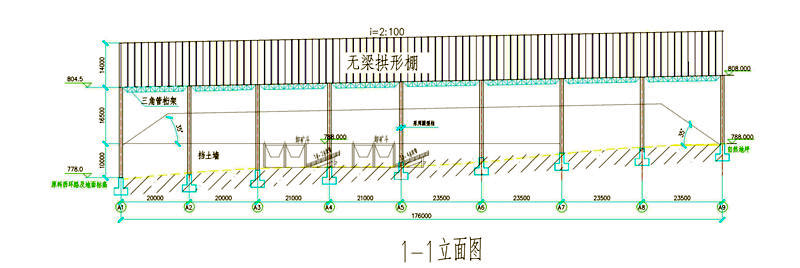

无梁拱形屋顶焊接在三角管桁架上，自然地坪高于地面，无梁拱形屋顶的棚随着地坪的起伏而改变。

上面就是关于山西晋中某厂家仓库安装无梁拱形棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
