山西吕梁污水处理厂安装拱形屋顶施工图

拱形屋顶厂家 2023-03-20 14:13:40 图纸图集 1113 ℃ 0 评论

今天带大家了解一下山西吕梁污水处理厂安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于山西吕梁

本份图纸下部结构是钢结构，上部结构采用了拱形屋顶结构。

本次施工的建筑污水处理厂，跨度是33米，长度是33米，面积是：1089平方米，我们杰达钢构施工人员大约需要4天即可完成施工。（拱形屋顶的施工速度非常快）

本次施工的跨度是33米，拱高为6.6米，矢跨比为0.2，使用的板材厚度为1.6mm，厂家为：上海宝钢。

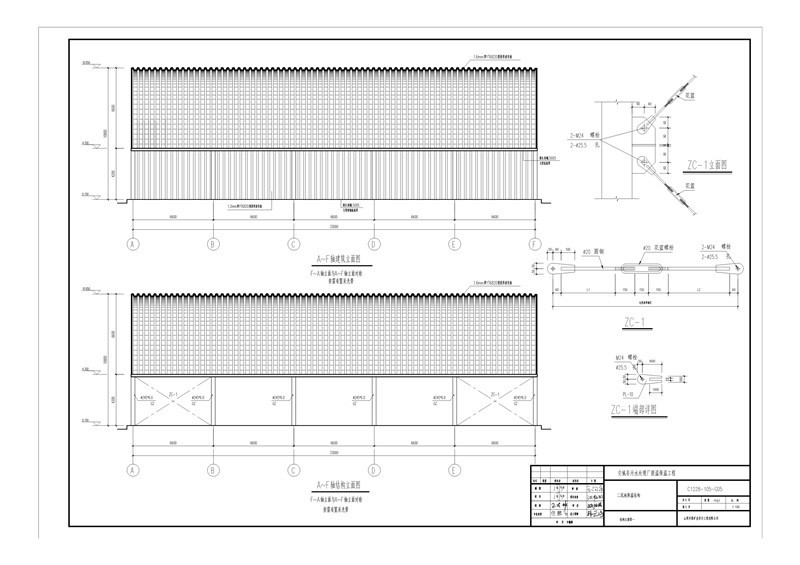

拱形屋顶的立面图，每隔6.6米打一根立柱，拱形屋顶采用的1.6mm厚YT6820型拱形波纹板，上面设置采光。

厂房的周围使用的是1.2mm厚YT6820型拱形波纹板，通常角钢与预埋钢板贴焊。

拱形屋顶的中间使用圆钢绳连接，中间用的是花篮固定住。

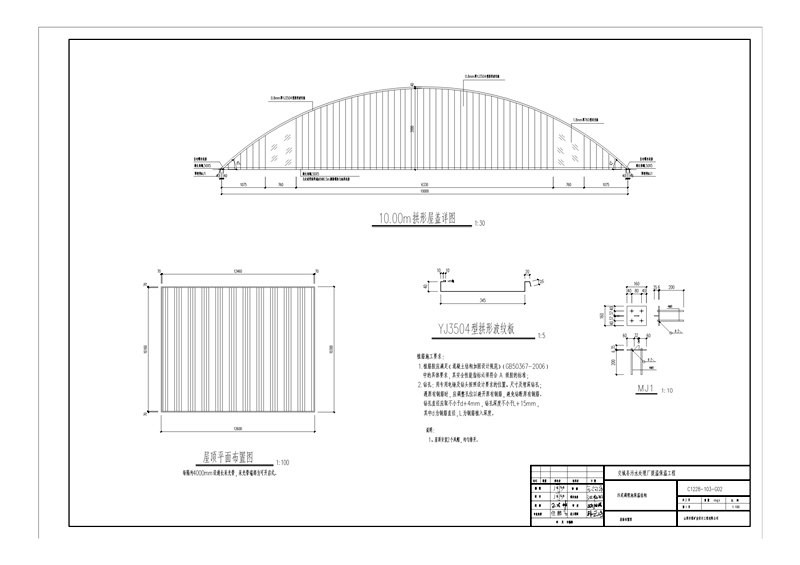

这是另外一座拱形屋顶，10米的跨度，拱形屋顶的跨度为2米，山墙端设置采光板。每隔约4000mm设通长采光带，采光带端部为可开启式。，0.8mm厚YJ3504型拱形波纹板。

预埋件埋在钢柱上，将通用角钢焊接在预埋件上，自攻螺丝将拱形屋顶和角钢打在一起。

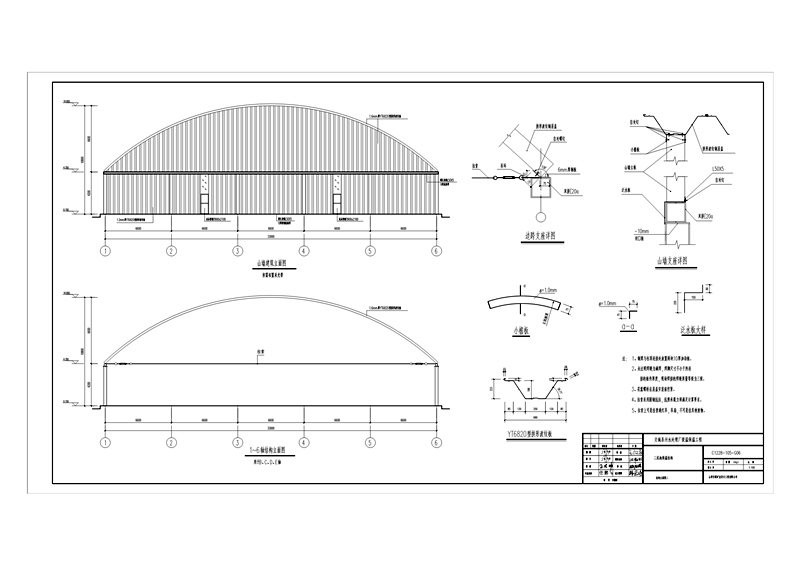

这是拱形屋顶的标注：

1、钢梁与柱顶连接处放置两块10厚加劲板。

2、未注明焊缝为满焊,焊脚尺寸不小于所连接的板件厚度,现场焊接的焊缝质量等级为三级。

3、花篮螺栓在屋盖安装前拧紧。

4、拉索采用圆钢抗拉,抗剪承载力须满足计算要求。

5、拉索上可悬挂普通灯具,吊扇,不可悬挂其他重物。

上面就是关于山西吕梁污水处理厂安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
