山西平遥污水处理厂安装拱形屋盖施工图

拱形屋顶厂家 2023-03-20 14:46:25 图纸图集 1113 ℃ 0 评论

今天带大家了解一下山西平遥污水处理厂安装拱形屋盖施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于山西平遥。

本份图纸下部结构是钢结构，上部结构采用了拱形屋顶结构。

本次施工的建筑平遥县某污水处理厂保温提效工程，跨度是20.6米，长度是53.1米，面积是：1094平方米，我们杰达钢构施工人员大约需要4天即可完成施工。（拱形屋顶的施工速度非常快）

本次施工的跨度是20.6米，拱高为4米，矢跨比为0.19，使用的板材厚度为1.2mm，厂家为：上海宝钢。

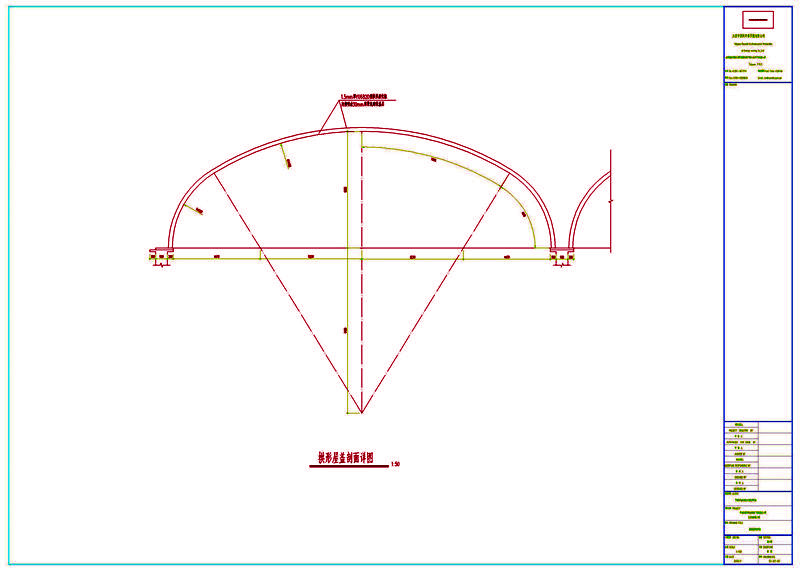

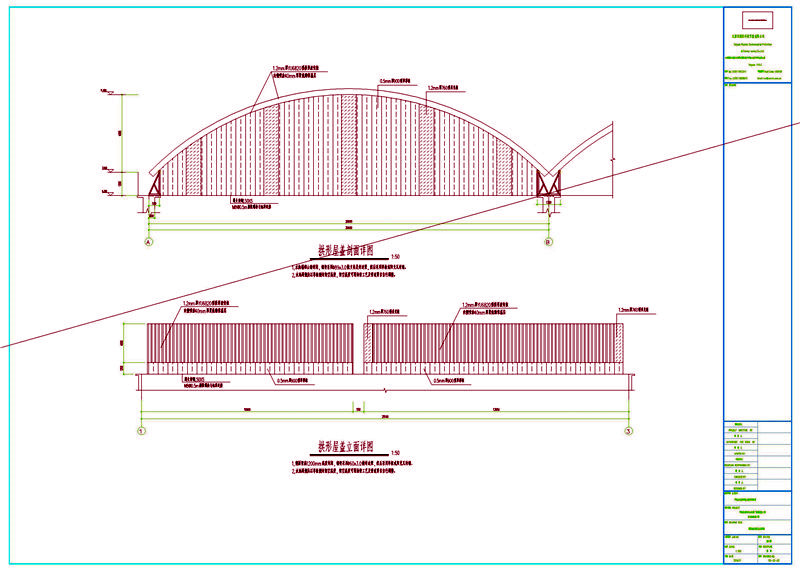

这是拱形屋顶剖面详细图，可见拱高为6米，屋盖厚度为1.5mm厚YU6820型拱形波纹板。内侧喷涂30mm厚聚氨酯保温层。

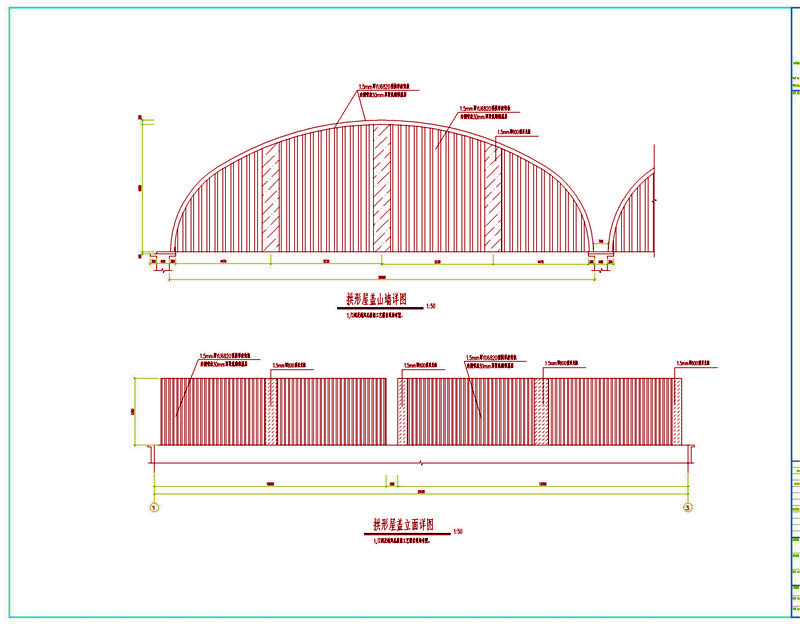

拱形屋顶的山墙设置了1.5mm厚800型采光板。

拱形波纹钢屋盖的制作与加工

1、屋面板，成型设备安装就位,将金属平板压成直梯槽板,然后再将直梯槽板压成拱型屋盖板。构件的运输、检验、堆放

1、在运输和操作过程中应采取措施防止构件变形和损坏。

2、在安装前应对构件进行全面检查:如数量、长度、角度等。

3、构件堆场应事先平整夯实,并做好四周排水。

拱形波纹钢屋盖安装

1、拱形波纹钢屋盖安装:在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;

b、吊车起吊屋顶;

c、屋盖板就位后,用自攻螺钉将拱脚栓接于连接角钢上;

d、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。

2、焊接

焊接过程中应选择合理的焊接工艺及焊接顺序,以减小钢结构中产生的焊接应力及焊接变形,焊缝质量等级为三级。Q235B与Q235B焊接采用E43系列焊条。图中未注明焊缝高度均为6mm .

上面就是关于山西平遥污水处理厂安装拱形屋盖施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
