陕西神木某厂家煤棚安装拱形屋顶施工图

拱形屋顶厂家 2023-03-20 15:56:20 图纸图集 1110 ℃ 0 评论

今天带大家了解一陕西神木某厂家煤棚安装拱形屋顶施工图下纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于陕西神木。

本份图纸下部结构是硂柱结构，上部结构采用了金属薄壁结构。

本次施工的建筑为某公司物料场地全封闭煤棚项目，跨度是15-30米，长度是313米，面积是：7000平方米，我们杰达钢构施工人员大约需要22天即可完成施工。

本次施工的跨度是15-30米，拱高为7米，矢跨比为0.3，使用的板材厚度为1.0mm，厂家为：上海宝钢。

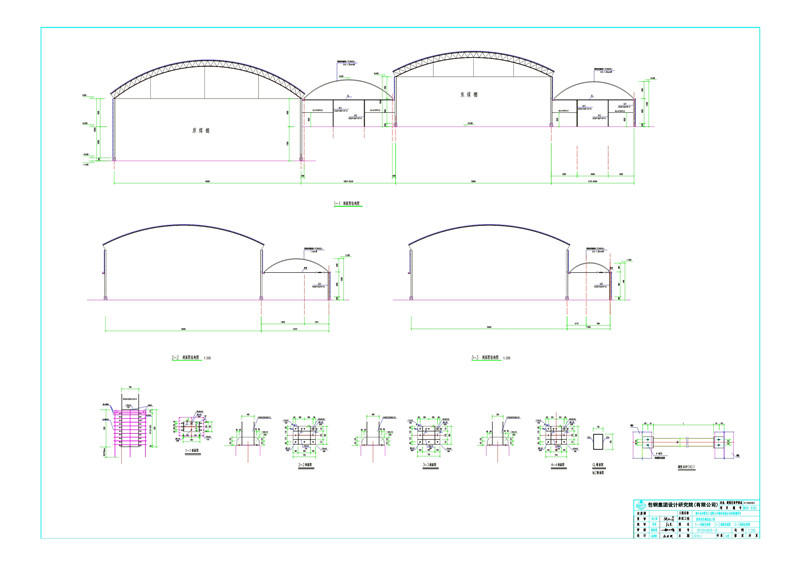

这是拱形屋顶的剖面图，拱形波纹钢屋面（TS280GD）0.8-1.35mm厚，中间用钢拉索拉住，侧边有新增钢柱。

标注：

1、天沟尺寸和屋盖下部结构按设计确定。

2、钢梁与柱顶连接处放置两块10厚加劲板。

3、未注明焊缝为满焊,焊脚尺寸不小于所连

接的板件厚度,现场焊接的焊缝质量等级为三级。

4、花篮螺栓在屋盖安装前拧紧。

5、拉索采用圆钢抗拉,抗剪承载力须满足计算要求。

6、花篮及吊环承载力须满足计算要求。

7、拉索上可悬挂普通灯具,吊扇,不可悬挂其他重物。

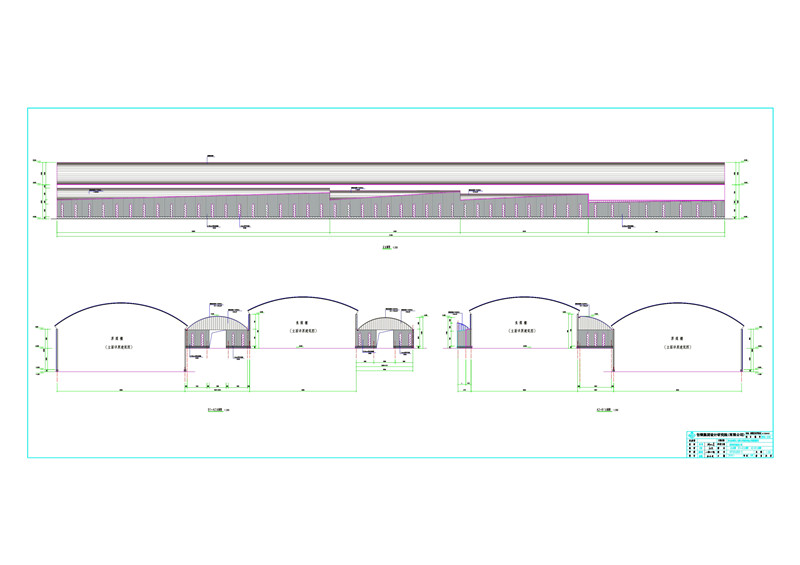

四周用的钢板是0.426mm厚彩色压型钢板900型，采光板用的是1.5mm厚FRP900型。

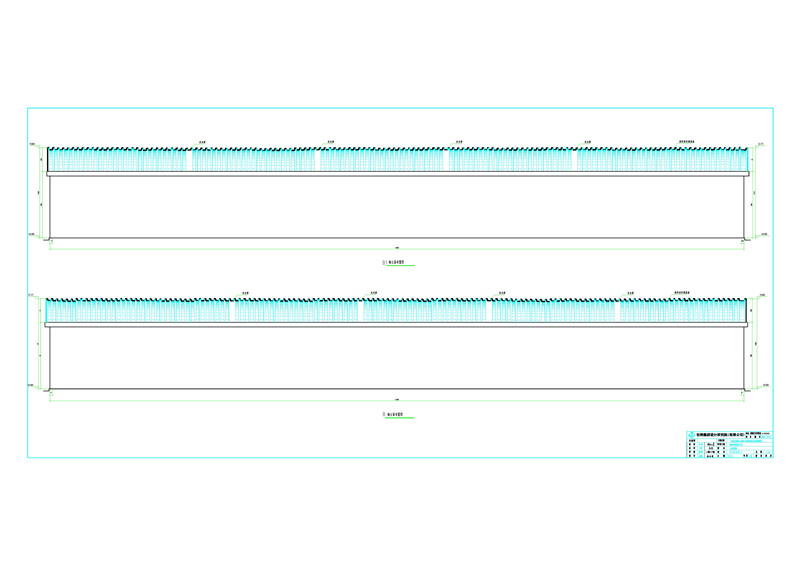

这是轴立面布置图，上面设有采光带。

拱形波纹钢屋盖安装：

1、连接角钢

将制作成型角钢通长焊接于顶层钢筋混凝土梁预埋件上。(预埋件应在同一水平线上)

2、拱形波纹钢屋盖安装

在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;

b、吊车起吊屋顶;

c、屋盖板就位后,用自攻螺钉将拱脚栓接于连接角钢上;

d、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。

3、山墙安装

在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、起吊在地面用等离子切割机切割成型的山墙小单元板。

b、山墙板就位后,下端用自攻螺钉将拱脚栓接于连接角钢上;上端用铆钉将拱脚栓接于山墙小檐板上。

4、焊接焊接过程中应选择合理的焊接工艺及焊接顺序,以减小钢结构中产生的焊接应力及焊接变形,焊缝质量等级为三级。Q235B与Q235B焊接采用E43系列焊条。图中未注明焊缝高度均为6mm 。

上面就是关于陕西神木某厂家煤棚安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
