四川成都拱形屋顶_成型轧制安装全套工艺

拱形屋顶的制造与安装是一个系统工程，从现场设备调试、直弯板轧制、单元板组合到吊装安装，每个环节都关乎工程质量。本文详细介绍四川成都某厂家拱形屋顶从现场制作到安装完成的全套工艺流程。

项目概况

本工程施工地点位于四川成都，是某厂家的拱形屋顶项目，采用现场制造、现场安装的整体方案。下部为混凝土钢柱支撑，上部为现地成型的拱形屋顶。项目主要参数：

• 建筑跨度：27米
• 建筑长度：64米
• 建筑面积：1728平方米
• 拱高：5.4米
• 矢跨比：0.2

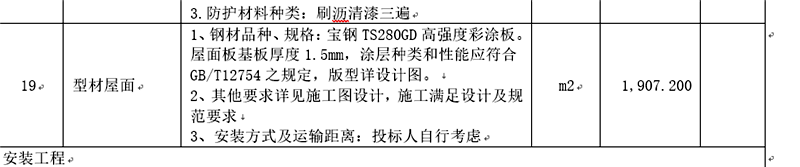

• 屋面板厚：1.5mm（上海宝钢）
• 施工周期：约5天

结构特点

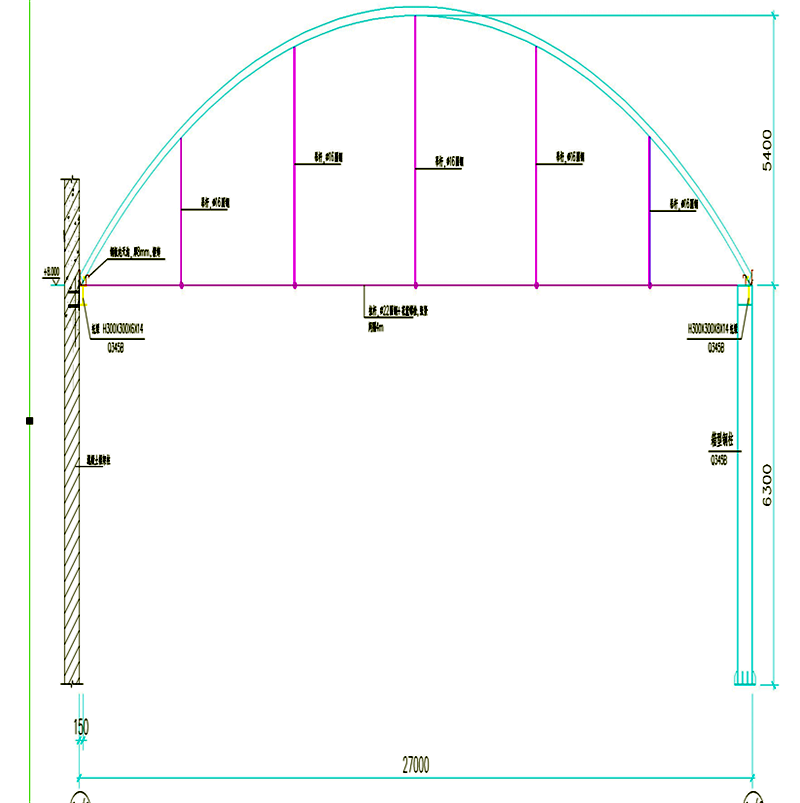

剖视图显示，屋顶上端为山墙，两侧由混凝土钢柱支撑拱形屋顶的重量。中间设置22mm的钢绳，用花篮螺栓固定，增强抗风能力。天沟距离地面的高度为6.3米，为堆放物料和车辆通行提供充足空间。

屋面型材与制造

屋面采用标准的波纹型材，通过专业的轧制设备成型，确保每块屋面板的形状和尺寸精度。波纹设计既增加了板材的强度，也提高了屋面的排水能力。

平面布置与安装规划

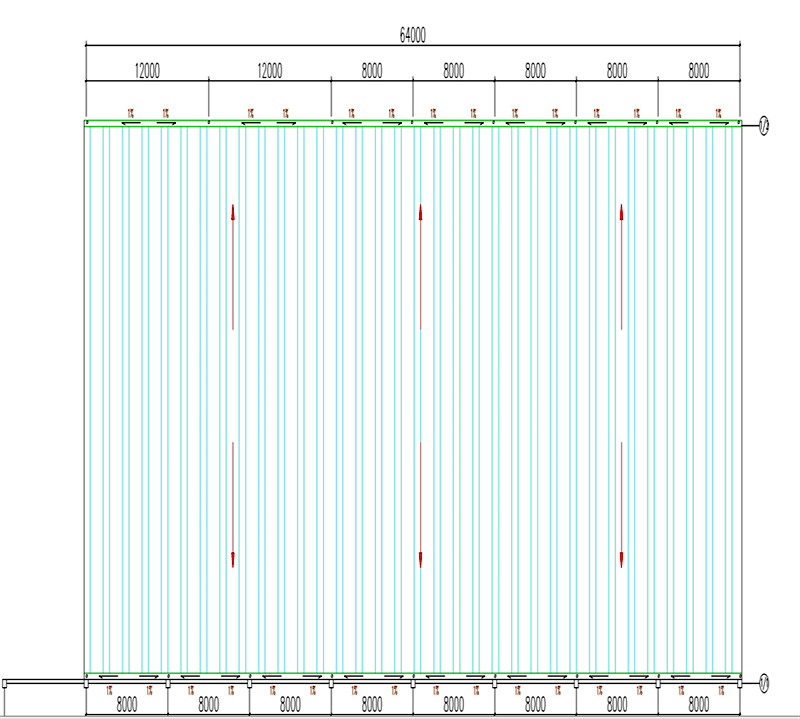

平面图显示，屋顶布置规则，每隔8米打一根立柱，形成均匀的支撑体系。这种布置方案既保证了结构稳定性，也为物料堆放和装卸提供了方便。

现场施工要求

场地准备

• 对工程盐仓周边选择地皮作为进场机械设备用地
• 该场地必须平整，施工用电方便
• 需配备专用配电箱
• 场区平整宽大且有排水沟，防止积水

设备要求

• 进场设备必须符合本工程屋盖施工的需要
• 设备型号严格按照施工措施要求选取
• 设备需经过年检合格
• 设备在场地摆放时必须严格按工艺要求进行
• 设备操作员需持证上岗
• 安全操作牌及责任牌板必须齐全
• 设备试运转正常后方可投入使用

制造与安装详细工艺

设备进场与就位

• 用25吨的吊车将设备就位
• 然后找平设备，先找到建筑的绝对标高
• 用水准仪抄出设备标高并垫平设备
• 确保设备水平度符合工艺要求

连接件焊接

• 根据现场实际情况先找出锚检水平基准点
• 根据此基准点焊接钢板预埋件
• 钢板预埋件依照实际尺寸在埋件上钻孔
• 与锚检满焊，保证焊接质量
• 埋件焊接完毕后在埋件上焊接连接件
• 连接件与预埋件两边满焊，保证连接件焊接平直

摆放直弯板架子

直板架子摆放

• 首先找出初始直板并固定在设备直板出口处
• 然后以设备的直板出口为标高
• 逐块抄平调校直板架并连接固定
• 直板架的长度以实际跨度与矢高的计算为准

弯板架子摆放

• 首先找出初始弯板架，并固定在设备弯板料口
• 然后以弯板的出料口为标高
• 沿着弯板的弯曲方向搭设出合适的弯板架
• 用水准仪找平并固定好弯板架

直弯板的轧制制造

设备调校

• 紧固所有螺栓，确保设备刚度
• 润滑轮轴，保证轧制顺畅
• 用塞尺根据板厚调校直板轮轴的关系
• 检查设备的电路情况
• 确保设备能正常运转

直板的制作

• 用16吨的吊车把卷板吊装就位在直板架上
• 使卷板与设备保持平行
• 打开彩卷，将彩卷的板头用等离子切割机剪出斜口
• 由人工将板头入至出斜口
• 开动设备转动使板从直板出斜口轧出
• 当直板符合直板度要求后，用设备的专用切板刀切断直板

弯板的制作

• 将直板从设备的弯板入斜口放入
• 开动弯板传动系统，使弯板按实际弧度轧出
• 工人每3米远处1人扶好弯板，确保弯板形状稳定
• 在弯板全部轧出后，工人抬到成型板停放区

单元板的组合与安装

单元板组合

• 弯板轧出后，由人工抬到成型板停放区
• 轧出一定数量后进行地面贴装板间密封胶条
• 单元板的组合：每三块单元板为一组
• 用MMR-238专用封边机咬合，采用克口咬合形式

成型板的吊装安装

• 安装时测量好圈梁（边梁）的尺寸
• 每五米弹一分段线，用以控制成型板的安装
• 确保成型板平行前进
• 吊装时用现场16/25吨吊车进行吊装
• 用专用吊具连接成型板
• 每组成型板与吊车连接两个点
• 安装初始成型板时，一定要调校准该成型板垂直度

螺栓固定与接缝处理

• 吊装就位后，用专用自攻枪以自攻螺栓的形式固定成型板
• 每条单元板用不低于4个螺钉
• 每个单元板的拱角不低于三个螺栓，其间距60mm
• 成型板之间的连接用MMR-233专用封边机咬合连接
• 从屋顶的一端安装至另一端必须保持平行同步
• 固定处必须按照设计节点要求进行

常见问题解答

直板与弯板有什么区别？

直板是轧制过程的中间产品，只具有直线形状。弯板是在直板基础上通过弯板传动系统进一步轧制而成，具有所需的拱形曲线。每块弯板都代表拱形结构上的一段，多块弯板拼接形成完整的拱形屋顶。

为什么要进行地面拼接而不是现场拼接？

地面拼接可以保证拼接质量，避免高空作业的安全风险。同时地面拼接后形成的大单元板吊装效率更高，减少了吊装次数和现场施工复杂度，提高了总体施工速度。

自攻螺栓为何要密集分布？

密集的自攻螺栓（每60mm一个）能确保屋面板与支撑结构的可靠连接，防止风荷载造成的翘起或脱落，同时也增强了屋面整体的刚度和防水密闭性。

小结

四川成都拱形屋顶工程展现了现代屋面制造和安装的专业化水平，从现场设备调试、精准的轧制加工、科学的单元板组合到高效的吊装安装，形成了完整的工业化流程。江苏杰达钢结构工程有限公司掌握了从设计优化、设备选型、工艺指导到现场管理的全套技术能力，能为各地的大跨度厂房、仓储和特殊建筑提供现场制造或工厂预制的多种拱形屋顶解决方案。
