云南邵通烟厂拱形屋顶改造与维修方案

云南邵通某烟厂公司的拱形屋顶改造项目是一项车库更新维修工程，涉及670平方米的屋面系统替换。该项目通过拆除老旧彩钢瓦、安装新的拱形屋面系统和完善的天沟排水设计，为工业设施提供了现代化的屋面保护。

项目概况

该项目位于云南邵通，为烟厂公司的车库改造项目。建筑面积为670平方米，拱形屋顶跨度为11.1米，总长度为60.3米。项目采用钢结构框架与新的金属薄壁拱形屋顶系统相结合，通过拆除老旧屋面并安装新系统，恢复了建筑的防水防护功能。施工周期约需2天完成。

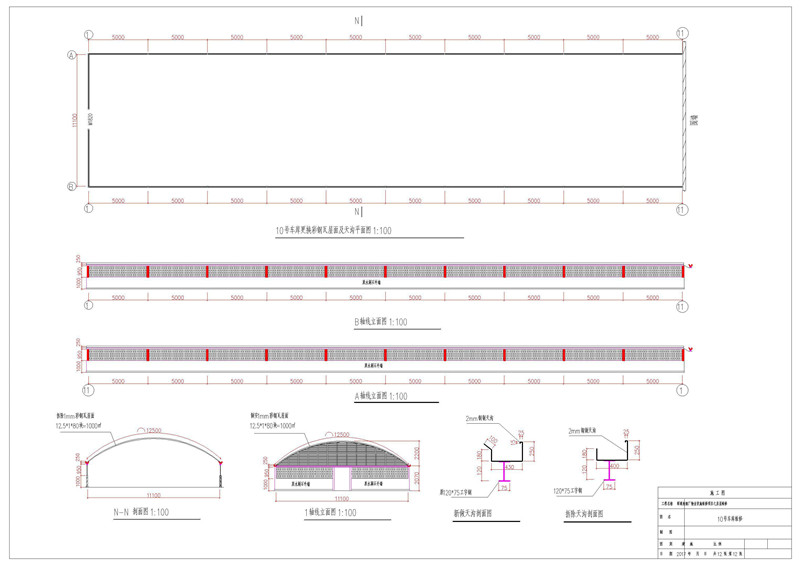

结构设计参数

本项目的主要设计参数如下：

• 拱形屋顶跨度：11.1米
• 拱高：2.2米
• 矢跨比：0.2
• 总长度：60.3米
• 建筑面积：670平方米
• 外墙高度：1米（原水刷石外墙）

拆除与重建内容

本项目的主要改造内容包括：

• 拆除面积：1mm彩钢瓦屋面940平方米
• 注：标注面积为670平方米，实际拆除面积为940平方米，说明新系统对面积有优化
• 屋面材料：上海宝钢新型拱形屋面系统
• 新屋面板厚：1mm
• 新装天沟：2mm钢制天沟

天沟排水系统

天沟系统是屋面改造的关键部分：

• 天沟厚度：2mm钢制天沟（相比1mm更厚实）
• 支撑结构：天沟下面有工字钢支撑
• 多库设计：项目包含多个车库单元，各单元配置不同数量的天沟排水单元
• 排水功能：新天沟系统相比旧系统，排水容量和排水路线进行了优化

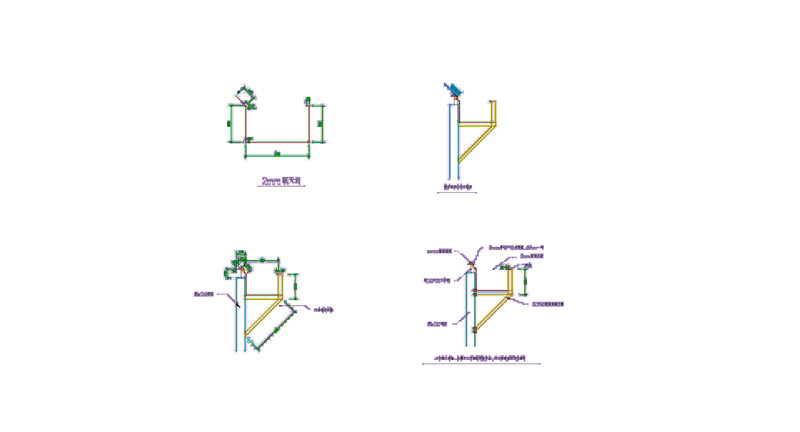

屋面板与支撑连接

屋面板与支撑结构的连接采用了可靠的设计方案：

• 连接方式：拱形屋顶钢板与角钢打在一起，形成统一的承力体系
• 加劲板：屋面板后方配置加劲板，增强纵向刚度
• 焊接规范：工字钢、角钢、水槽与工字钢的焊接节点均为满焊（无特殊说明时）
• 固定强度：此设计确保了屋面在风载、雨载等动荷载下的安全性

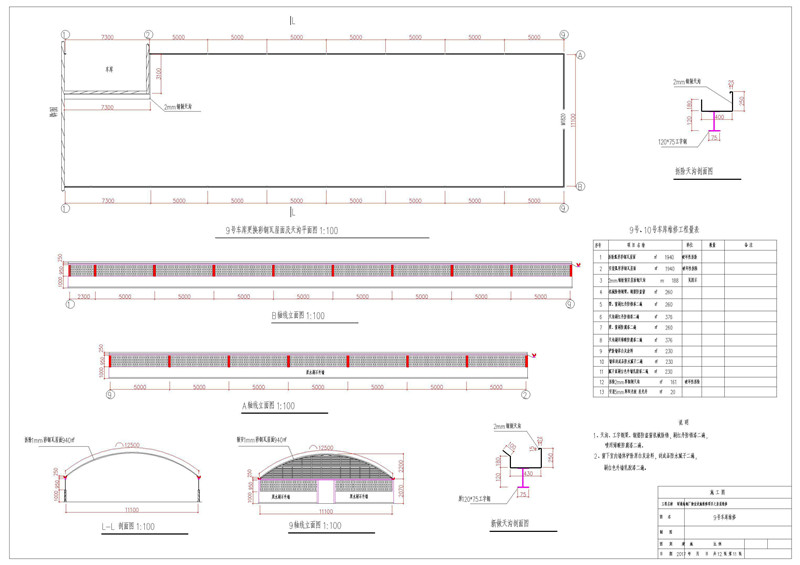

多车库改造方案

该项目涉及多个车库单元的改造，各单元的改造要点如下：

• 第一期：包含完整的屋面系统和天沟排水布置
• 第二期：车库数量较第一期少，天沟排水单元相应减少
• 统一标准：所有改造单元遵循相同的屋面质量和焊接规范

常见问题

为什么要从1mm彩钢瓦升级到新系统？

1mm彩钢瓦使用多年后易发生腐蚀、渗漏和变形等问题。新的拱形屋面系统采用了改进的板型设计、防水涂层和天沟排水系统，防水耐久性明显提高，能为车库提供更好的保护。

为什么天沟要用2mm钢板而不是1mm？

天沟承受着屋面汇集的所有雨水，容易因锈蚀和积水压力而变形。2mm钢板提供了更强的刚度和耐蚀性，同时减少了维修频率，是长期成本效益的选择。

工字钢支撑天沟有什么优势？

工字钢具有较强的竖向弯曲刚度，能够有效支撑2mm钢制天沟和积水负荷。同时工字钢的翼缘宽度便于焊接角钢和屋面板，形成整体的支撑体系。

加劲板在屋面设计中的作用？

加劲板增强了拱形屋面板的纵向刚度，防止板材在长期振动或风力作用下产生过大变形。加劲板与屋面板一起工作，可以提高整个屋面系统的抗疲劳性能。

小结

云南邵通烟厂车库拱形屋顶改造项目充分展现了工业建筑屋面系统升级的必要性和专业做法。通过更新屋面板、加厚天沟、强化支撑结构和严格执行满焊规范，为烟厂的车库设施提供了可靠的防水和结构保护。江苏杰达钢结构工程有限公司拥有丰富的工业设施维修改造、屋面系统升级和中小跨度拱形屋顶工程的施工经验，如您的工业设施需要屋面改造或维修升级方案，欢迎咨询我们的专业团队。
