今天带大家了解一下云南青阳商场安装拱形屋顶施工图纸,下面就由杰达钢构技术员胡子豪为大家讲解一下。
本份图纸施工地点位于云南青阳。
本份图纸下部结构是钢结构,上部结构采用了金属薄壁结构。
本次施工的建筑是云南青阳商场安装拱形屋顶,跨度是10米。
本次施工的跨度是10米,拱高为2米,矢跨比为0.2,使用的板材厚度为0.8mm,厂家为:上海宝钢。

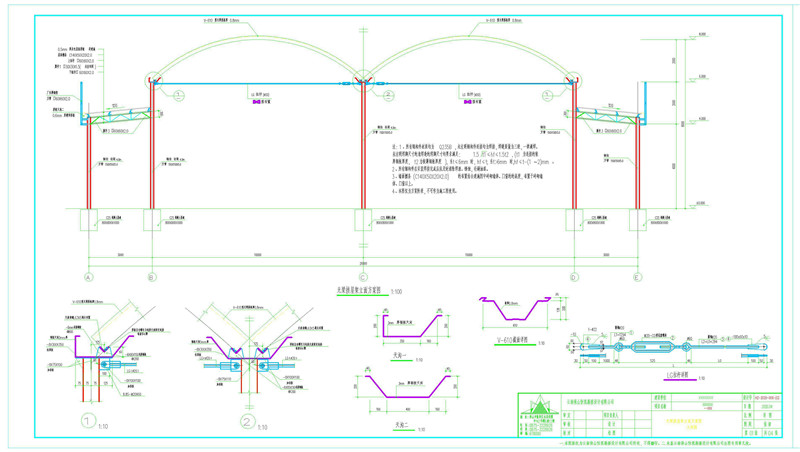

这是无梁拱屋架立面方案图,总体图来看,两个拱形屋顶带两个屋盖,拱形屋顶的下面装了钢拉绳,中间有一个天沟,外部都是两个。
一共五根钢柱,钢柱下端设有混凝土基础。
彩板自功螺钉与连接支座固定连接,每波谷4颗。
标注:
1、所有钢构件材质均为Q235B,未注明钢构件连接均为焊接,焊缝质量为三级,一律满焊。未注明焊脚尺寸的角焊逢的焊脚尺寸均要求满足:1.5t1≤hf≤1.5t2,(t1为连接的较厚钢板厚度,t2为较薄钢板厚度),当t≤6mm时,hf≤t;当t>6mm时,hf≤t-(1~2)mm。
2、所有钢构件在安装焊接完成后应及时清除焊渣、锈蚀,补刷油漆。
3、墙面檩条(C140X50X20X2.0)的布置结合建施图中砖砌墙体、门窗的的高度,布置于砖砌墙体、门窗以上。
4、本图仅为方案阶段,不可作为施工图使用。

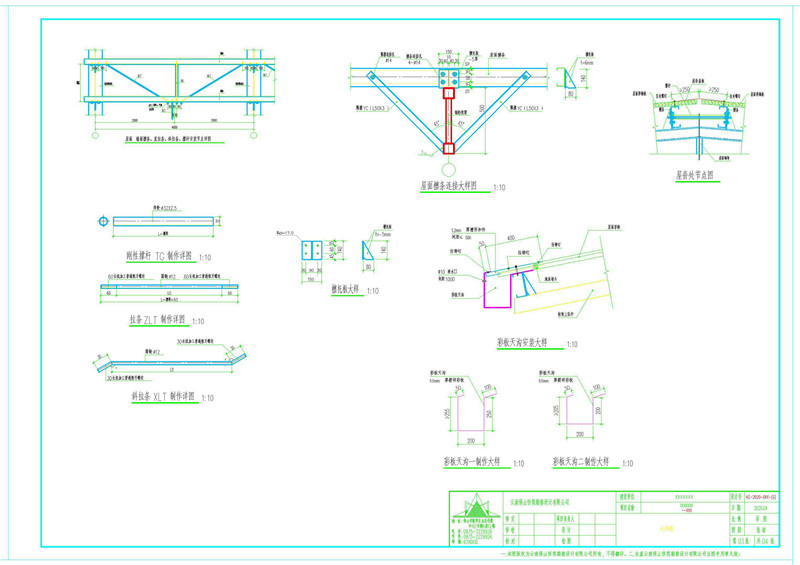

这些是彩板天沟安装大样,墙面檩条、直拉条、斜拉条、撑杆安装节点详图,屋面檩条连接大样图,屋脊处节点图。
通过这些小图我们可以更清晰的看到拱形屋顶内部详细的情况。
