重庆雨棚拱形屋顶施工设计与排水方案

重庆某厂家搭建的雨棚拱形屋顶项目是一项中小跨度工业遮蔽设施工程，涵盖200平方米的屋面系统。该项目通过精心的排水设计、合理的钢柱布置和稳固的基础系统，为厂家提供了高效的防雨防晒遮蔽空间。

项目概况

该项目位于重庆市，为厂家雨棚设施。建筑面积为200平方米，拱形屋顶跨度为9.4米，总长度为21.2米。建筑采用钢结构框架与金属薄壁拱形屋顶相结合，通过完善的排水系统和稳固的基础支撑，为厂房提供了可靠的防雨遮蔽。施工周期仅需1天完成。

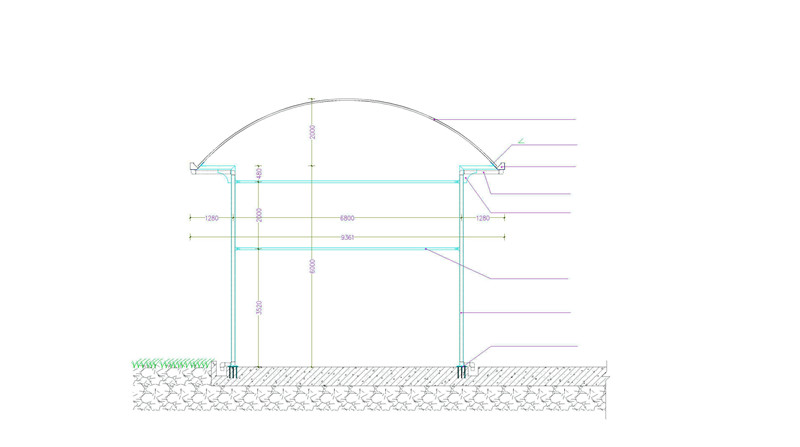

结构设计参数

本项目的主要结构设计参数如下：

• 拱形屋顶跨度：9.4米
• 拱高：2米
• 矢跨比：0.22
• 总长度：21.2米
• 建筑面积：200平方米
• 屋面板厚：1.0mm
• 屋面生产厂家：上海宝钼

天沟与排水系统

该项目在排水设计上采取了专业的方案，充分应对雨棚的降雨挑战：

• 天沟位置：天沟设置在拱形屋顶的外侧
• 天沟跨度：天沟的跨度大于钢架之间的距离，确保屋面积水全部进入天沟
• 落水管配置：天沟内部设置落水管
• 落水管走向：落水管贴着钢架一直延伸到地面
• 地面配合：在落水管下口的下面，地面也开凿了凹槽，便于雨水进一步排放
• 排水效果：此设计能够快速有效地排除屋面积水，防止雨棚内积水

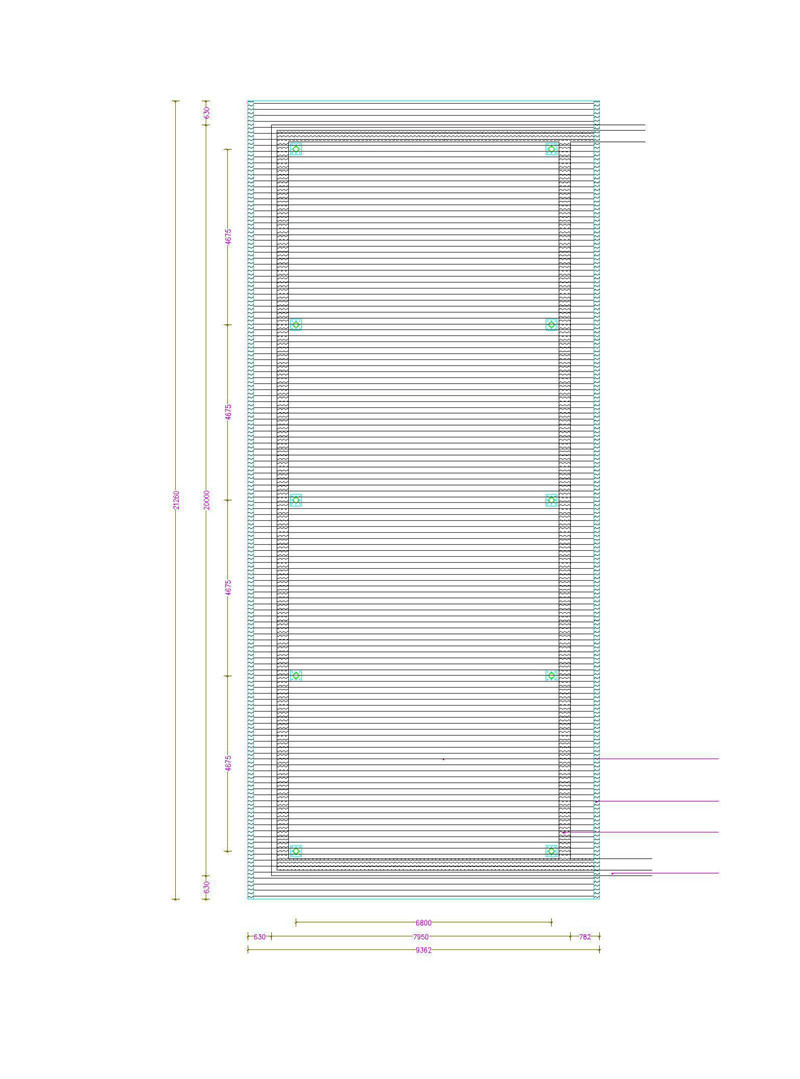

钢架支撑体系

钢架支撑系统采用了科学的结构布置：

• 主要支撑：中间两条钢架将拱形屋顶的侧边连接住，形成三维支撑体系
• 钢柱布置：每隔4.7米设置一根钢柱
• 钢柱连接方式：用两条钢梁将五根柱子连在一起，形成刚接框架
• 支撑强度：这样的布置既保证了纵向的支撑力，又提供了充足的横向侧向刚度

基础系统设计

基础系统为整个雨棚提供了坚实的支撑：

• 基础形式：10个立柱桩
• 基础功能：用来稳固拱形屋顶的整个框架结构
• 承载能力：桩基础能够承受雨棚结构的竖向荷载和风荷载
• 分布均匀：10根桩均匀分布在建筑的平面上，保证了整体的稳定性

常见问题

为什么天沟要设在屋顶外侧而不是内侧？

在外侧设天沟可以有效防止雨水流向雨棚内部。外侧天沟的跨度大于钢架距离，确保屋面的所有降雨都被天沟截持，防止雨水绕过天沟进入棚内区域。

为什么落水管要贴着钢架延伸到地面？

贴着钢架的设计可以让落水管成为钢架支撑体系的一部分，同时节省空间。从屋顶直接延伸到地面的设计确保了水流的快速排放，防止在任何高度处积聚。

为什么要在地面开凹槽？

地面凹槽用于导引落水管的排出水流，防止雨水在地面溅起或积聚在某个位置。凹槽可以将水流导向远离建筑的排水沟或下水管道，保持建筑周围的干燥。

为什么每隔4.7米设一根钢柱？

4.7米的间距（恰好是9.4米的一半）既能提供充足的支撑密度，避免屋顶挠度过大，又不会过多增加工程成本。中间两条连接梁可以有效抵抗横向荷载，形成稳定的门架结构。

为什么需要10个立柱桩？

10个桩均匀分布在200平方米的雨棚底面，提供了充分的基础支撑面积。这样的桩数既能保证整体的安全性和稳定性，也使得地面施工相对简单，避免了深基础的需要。

小结

重庆雨棚拱形屋顶项目充分展现了工业厂房遮蔽设施的设计理念，从精细的排水设计、合理的钢架布置到稳固的桩基基础，都为雨棚的长期安全运营提供了保障。江苏杰达钢结构工程有限公司拥有丰富的工业雨棚、中小跨度拱形屋顶和快速施工工程的设计施工经验，如您的厂房或类似设施需要遮蔽或防雨设施，欢迎咨询我们的专业团队。
