重庆某公司网球场安装拱形屋顶图纸

拱形屋顶厂家 2023-03-22 11:16:31 图纸图集 1068 ℃ 0 评论

今天带大家了解一下重庆某公司网球场安装拱形屋顶图纸纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于重庆市。

本份图纸下部结构是混凝土加钢结构，上部结构采用了结构金属薄壁。

本次施工的建筑是网球场安装拱形屋顶，跨度是19米，长度是37米，面积是：703平方米，我们杰达钢构施工人员大约需要3天即可完成施工。

本次施工的跨度是19米，拱高为4.2米，矢跨比为0.22，使用的板材厚度为1.0mm厚Y650型彩钢拱形屋面，厂家为：上海宝钢。

墙体工程:

1-1.2m以下均采用240厚MU10空心页岩砖,基础防潮层以下用M5水泥砂浆砌筑,基础防潮层和基础梁以上用M5混合砂浆砌筑;外墙面清水墙水泥砂浆勾缝1.2m以上均采用铝合金美格网5mmX85 安装方式详结施

2-砖墙与构造柱的联接:沿柱高设2圆度6@500拉结筋,拉结筋入墙1.0m,墙长<1.0m者,按实长。

3-圈梁与钢柱相遇时,圈梁钢筋须与钢柱可靠焊接。

4-墙体定位除图中注明外,均为轴线居中或墙边与柱边齐平,墙体砌筑应配合03G329《建筑物抗震构造详图》施工。

5-墙身防潮层设在-0.060标高处,用25厚1:2水泥砂浆加5%的防水剂,有钢筋混凝土地圈梁可不设。

6-墙砌体的构造柱设置、墙砌体与构造柱、框架柱的拉结等做法见结构专业图纸。

7-墙体其余装饰部分由建设方另行确定。

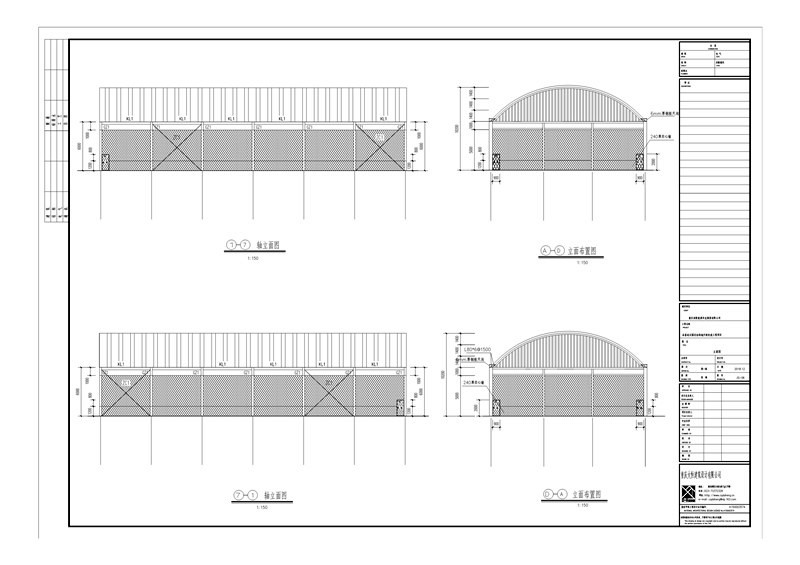

屋顶面板是1.0mm厚Y650型彩钢拱形屋面，宝钢产镀铝锌板-象牙白。

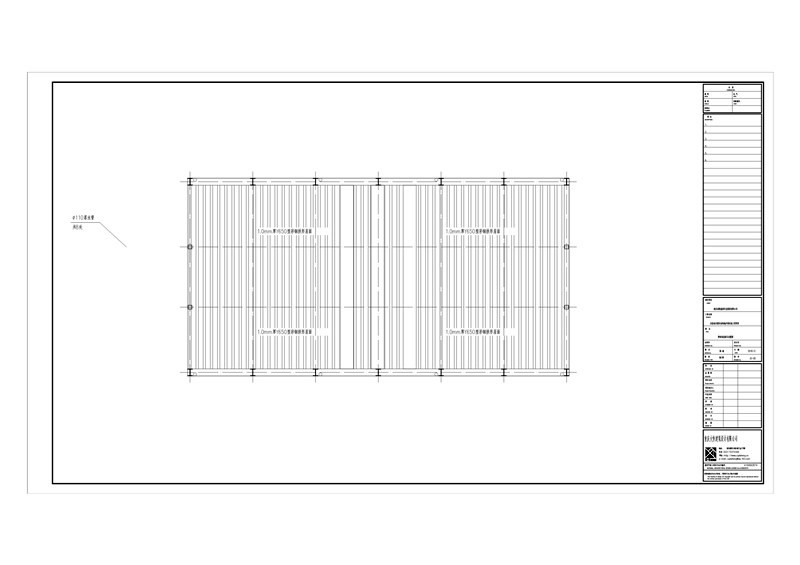

Φ110落水管共8处，中间上设置三条采光带。

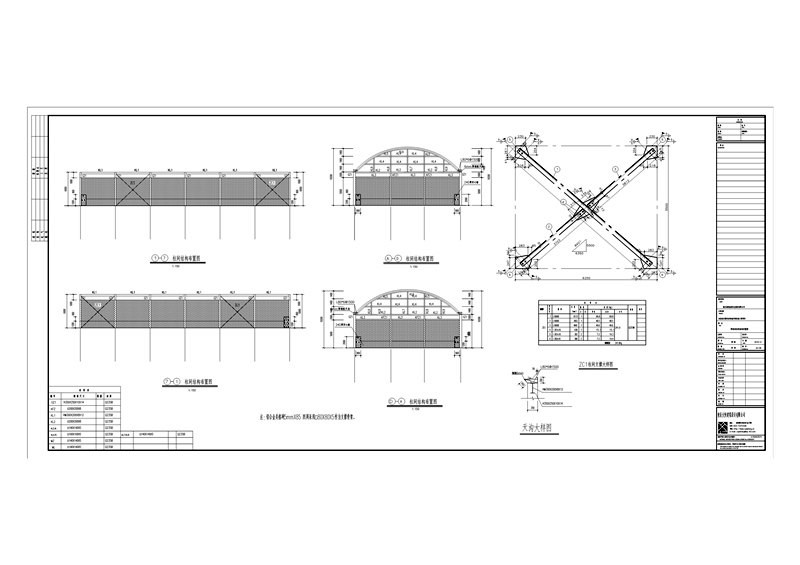

这是柱间结构布置图，网球场专用围网为5米。

6mm厚钢板天沟，钢架的柱间支撑中间，铝合金美格网5mmX85 四周采用□80X80X5作为支撑骨架。

上面就是关于重庆某公司网球场安装拱形屋顶图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
