两连跨拱形屋顶网球场钢结构施工详解

多跨拱形屋顶是大型体育场馆常见的结构形式，通过两个或多个跨距相等的拱形跨度组成，提高空间利用效率。本文以重庆网球场两连跨项目为例，阐述18.32米跨度拱形屋顶的设计施工方案。

项目基本参数

该网球场位于重庆市，采用双跨设计（2连跨18.32米），总长度37米、建筑面积650平方米、建筑总高15.2米、拱高3.7米、矢跨比0.2。下部采用钢柱悬臂结构，上部为金属薄壁屋面系统。预计施工周期2天。

钢结构主体系统

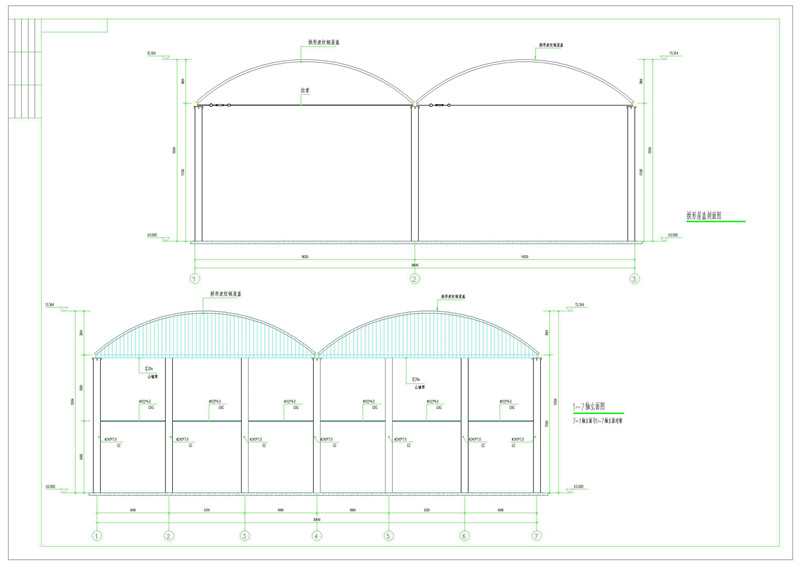

钢柱与支撑体系

• 立面布置7根钢柱直接支撑于地面
• 各钢柱高度11.5米，均按悬臂结构设计

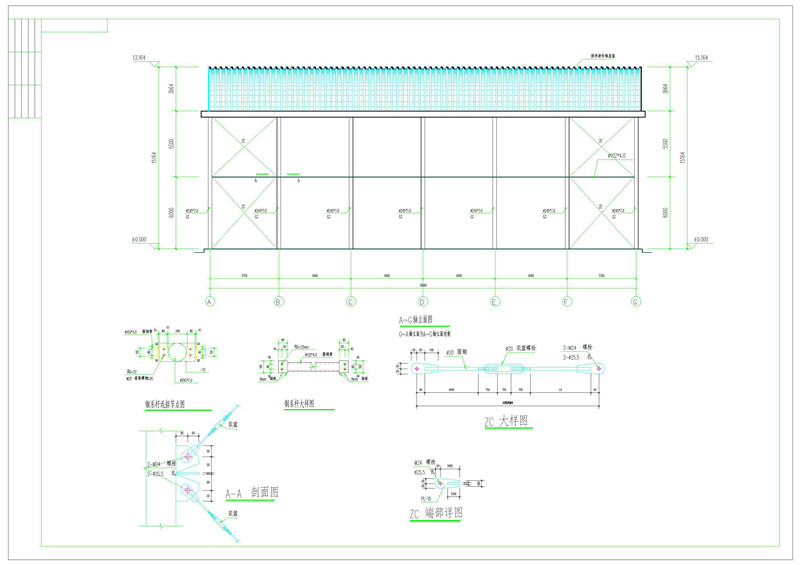

• 左右两边各设2个柱间支撑，采用φ20圆钢，花篮螺栓固定
• 山墙中间设置公用钢柱，承载拱梁端部反力

拱梁与连接

两连跨拱梁之间采用拉锁连接，确保各跨拱梁协调受力。中间公用柱与两跨拱梁均采用刚性焊接，提高整体刚度。

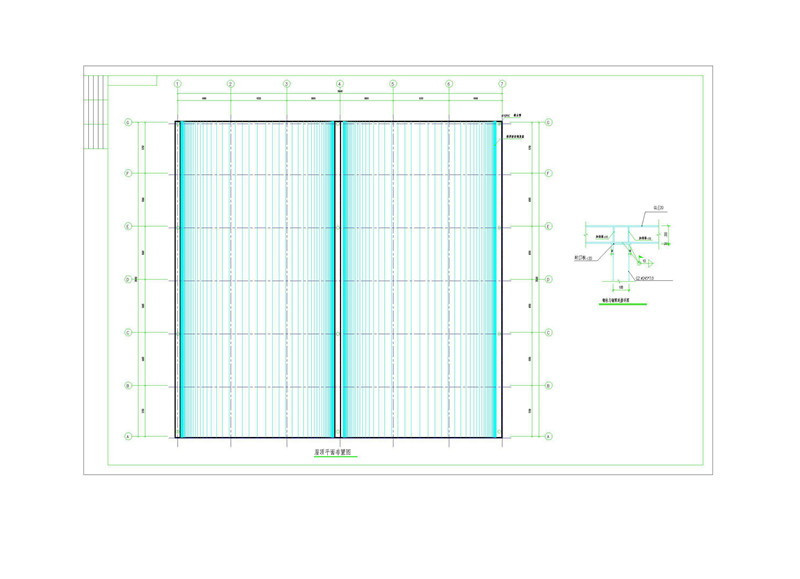

屋面系统

彩钢板规格与材料

屋面采用TS280GD彩色镀锌钢板，厚度0.8mm，由上海宝钢生产。TS280GD是高强度镀锌板，具有良好的耐候性与强度，适合大跨拱形屋面。

屋面板成型工艺

• 金属平板经过成型设备压制，先制成直梯槽板
• 再经二次压形工序，将直梯槽板压成拱型屋盖板
• 成型后的屋面板具有波纹结构，增强刚度与防水性能

构件运输与安装

运输与检验阶段

在运输和操作过程中应采取防护措施，防止构件变形和损坏。安装前对所有构件进行全面检查，包括数量、长度、角度等技术指标。

堆放与施工准备

• 堆场应事先平整夯实，确保构件放置稳固
• 堆场四周做好排水沟槽，防止积水浸蚀钢材
• 构件分类堆放，便于逐次安装

常见问题

为什么采用两连跨而不是单跨？

两连跨设计可以更高效地利用建筑平面，减少内部柱子数量，提升空间开放感。同时通过中间公用柱与拉锁体系，两跨可协调受力，降低单跨弯矩。

TS280GD与其他镀锌板有何区别？

TS280GD是日本NIPPON Steel高强镀锌钢板，强度等级高，具有更好的抗风压与防腐性能。相比普通镀锌板，其厚度可更薄（0.8mm即可满足跨度需求），降低整体重量与成本。

拉锁连接的可靠性如何保证？

拉锁采用高强螺栓连接，定期检查可确保其承载能力。同时中间公用柱通过焊接与拱梁形成刚性连接，两者共同作用确保连接的稳定性。

小结

重庆此项多跨拱形屋顶项目充分展现了钢结构在大跨体育设施中的优势：高效率、低造价、施工快。江苏杰达钢结构工程有限公司拥有丰富的多跨结构设计与施工经验，可根据项目需求灵活调整设计方案。
