云南YT6118型拱形屋面安装图

拱形屋顶厂家 2023-03-22 15:11:11 图纸图集 937 ℃ 0 评论

今天带大家了解一下云南YT6118型拱形屋面安装图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于云南。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑，跨度是30米，长度是80米，面积是：2400平方米，我们杰达钢构施工人员大约需要8天即可完成施工。

本次施工的跨度是30米，拱高为3米，矢跨比为0.1，使用的板材厚度为，厂家为：上海宝钢。

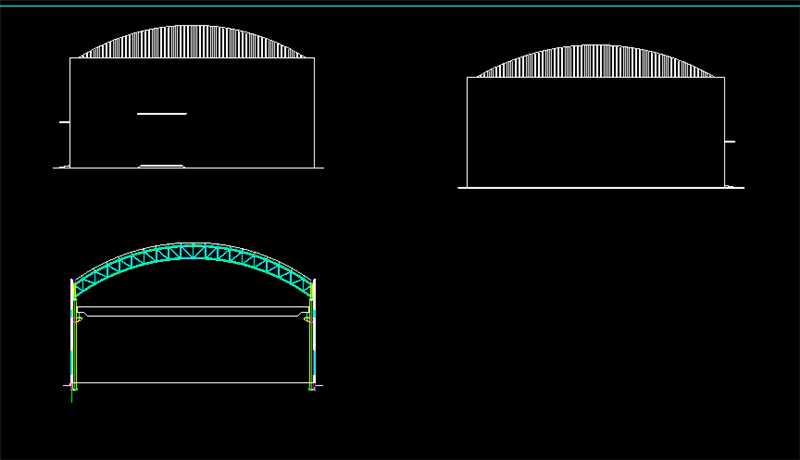

这是拱形屋顶的剖视图，在剖视图上来看，拱形屋顶的立柱是比拱形屋顶要宽一些，在拱形屋顶的下端是钢梁，下面在钢柱中间装了行车。

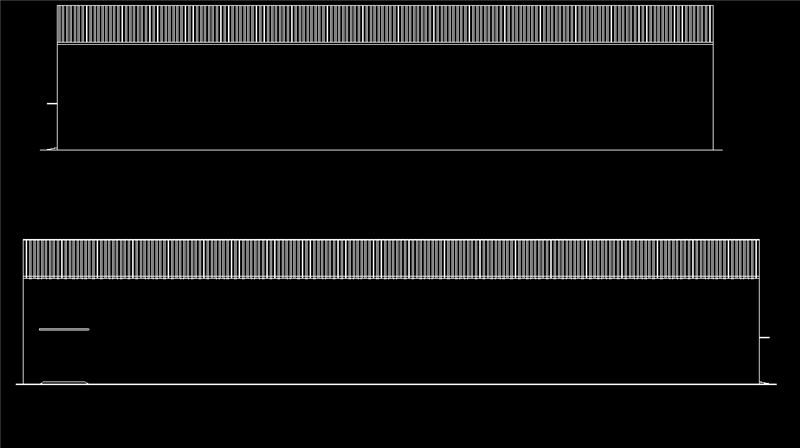

这是拱形屋顶的立面图，图上啥都没有空空如也。

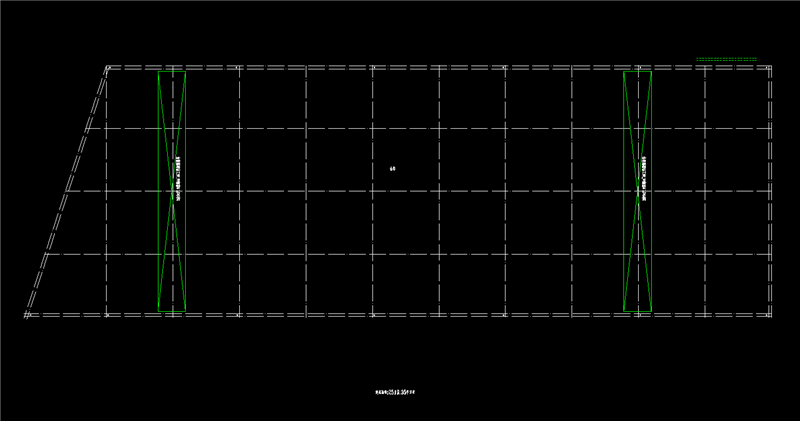

这是屋面图，上面有两台2台5t27.9米跨A4~A5工作级别吊车。

彩钢板施工要：

1 彩钢板现场堆放、安装时,应注意防止划伤彩钢板表面涂层。屋面板上禁止放置重物,现场安装人员在屋面行走时,应避免屋面板变形。

2 墙面彩板纵向连接搭接长度不小于60mm。

3 屋面彩板纵向连接搭接长度200mm,且搭接时板缝设通长密封胶带。

4 彩板横向搭接方向与主导风向一致,搭接不小于一个波。

5 屋面外露间隙均用建筑密封胶密封,外露自攻钉、拉铆钉处用硅酮密封胶密封,确保屋面不漏雨。

6 为防止天沟返水,必须使用与屋面板配套的堵头。

7 自攻螺钉、拉铆钉用于屋面时设于波峰;用于墙面时设于波谷。

8 自攻螺钉所配密封橡胶盖垫必须齐全、防水可靠;拉铆钉外露钉头应涂密封胶。

上面就是关于纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
