云南曲靖不锈钢拱形屋顶施工图

拱形屋顶厂家 2023-03-22 15:51:16 图纸图集 1105 ℃ 0 评论

今天带大家了解一下云南曲靖不锈钢拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于云南曲靖。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

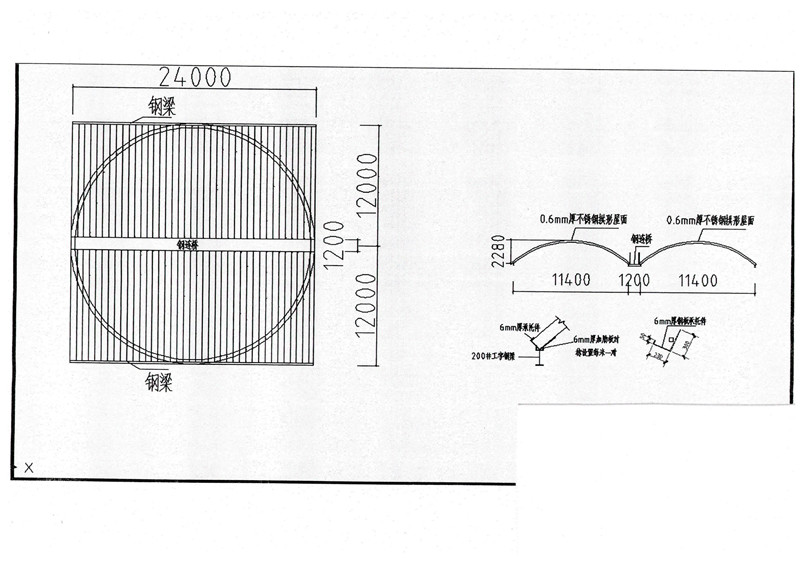

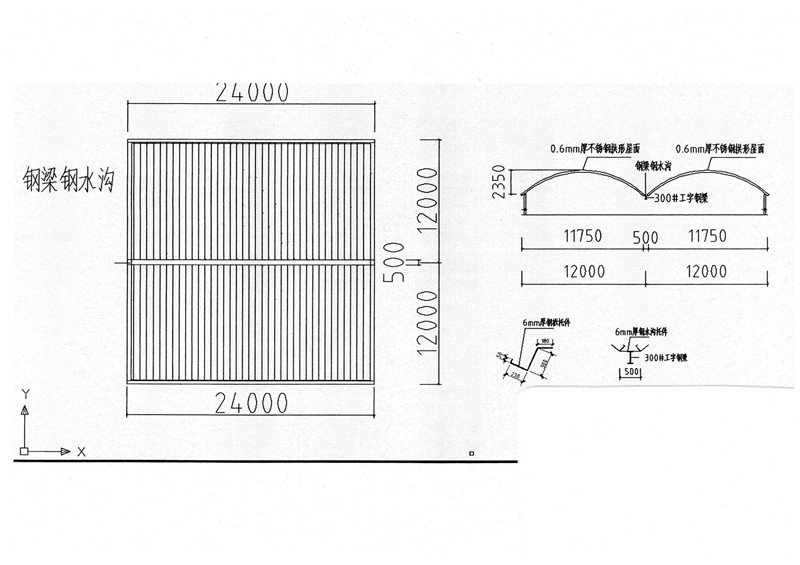

本次施工的建筑不锈钢拱形屋顶，跨度是11.4米，长度是24米，面积是：274平方米，我们杰达钢构施工人员大约需要1天即可完成施工。

本次施工的跨度是11.4米，拱高为2.35米，矢跨比0.2为，使用的板材厚度为0.6mm，厂家为：上海宝钢。

工字钢梁上面固定厚承托件，6mm厚加肋板对称设置每米一对。

钢连桥的宽度为1.2米。

1)本工程屋面采用与原结构颜色相同的不小于1.0厚拱形波纹钢屋面(铝镁锰涂层板)。加工成YT6118波纹钢屋面，三个单元咬合成组合，吊装固定在预埋件上。其性能应符合现行国家标准《彩色涂层钢板和钢带》。(GB/T12754)规定。

2)本工程使用的建筑产品和建筑材料应具有国家或地方有关部门颁发的生产许可证和质量检验证书。材料的品种、规格和性能应符合国家或行业的相关质量标准，装饰材料的材料、纹理和颜色应与设计师协商决定。

3)螺钉经估价连接，相关做法参照图集01J925-1-4-49进行。

4)屋顶防雷设计与原图相同

图纸中对彩钢板施工要点也有明确要求，具体如下：

1)现场堆放安装彩钢板时，应注意防止彩钢板表面涂层划伤。禁止在屋面板上防止重物，现场安装人员应避免屋面板变形。

2)墙面彩板纵向连接搭接长度不小于60mm。

3)屋面彩板纵向连接搭接长度不小于200mm，搭接时板缝设置长密封胶带。

4)彩板横向搭接方向与主导风向一致，搭接不小于一波

5)屋面外露间隙用建筑密封胶密封，外露自攻钉和铆钉用硅酮密封胶密封，保证屋面不漏雨。

6)为防止天沟返水，必须使用与屋面板相匹配的堵头。

7)屋面采用自攻钉、拉铆钉设置雨峰，墙面采用波谷。

8)自攻螺钉上的密封橡胶盖必须齐全、防水、可靠；铆钉外露钉应涂上密封胶。

上面就是关于云南曲靖不锈钢拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
