南平粮仓仓间罩棚拱形屋顶钢结构方案

仓间罩棚是指建造在两座已有建筑物之间的遮阴通廊，既要承载屋顶自重，又要与两侧建筑刚性连接，同时保持防水防渗、便于物料搬运。拱形屋顶因其大跨度与无中间支点的特点，成为仓间罩棚的理想方案。本文以福建南平粮仓项目为例，介绍18米跨度仓间罩棚的专项设计与施工工艺。

项目基本信息

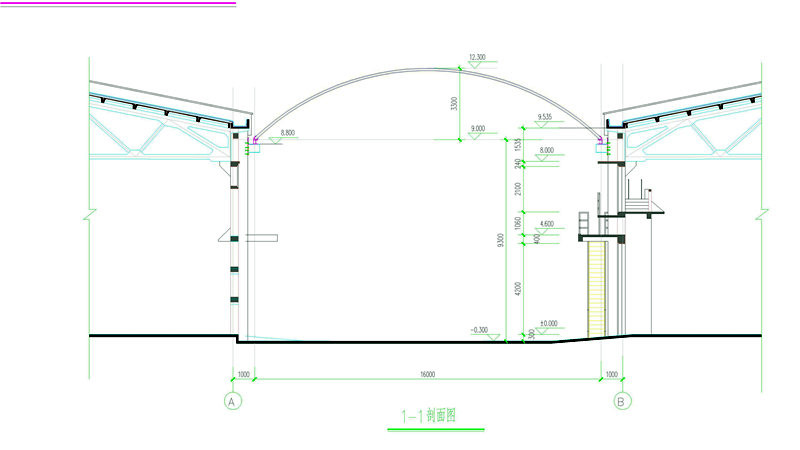

该仓间罩棚位于福建南平，建造在两座粮仓之间，采用拱形屋顶，跨度18米、长度48米、建筑面积864平方米、拱高3.3米、矢跨比0.18、建筑高度9.3米（底部到钢柱）。屋面采用1.0mm厚宝钢产彩钢板，特殊防腐涂装。预计施工周期3天。

屋顶系统与防腐处理

拱形屋顶规格

屋面采用1.0mm厚镀锌彩钢板，拱形设计便于快速排水。矢跨比0.18的拱度相对平缓，适合跨越18米的中等跨度，同时不会对两侧建筑产生过大的水平推力。

防腐涂装系统

• 屋面板采用3厚镀锌钢板基层
• 内外两面均刷防腐涂料，形成双层防护
• 防腐涂料能延长屋面使用寿命至20年以上
• 南方沿海地区盐雾环境，双层防腐涂料是必需的

支承与连接系统

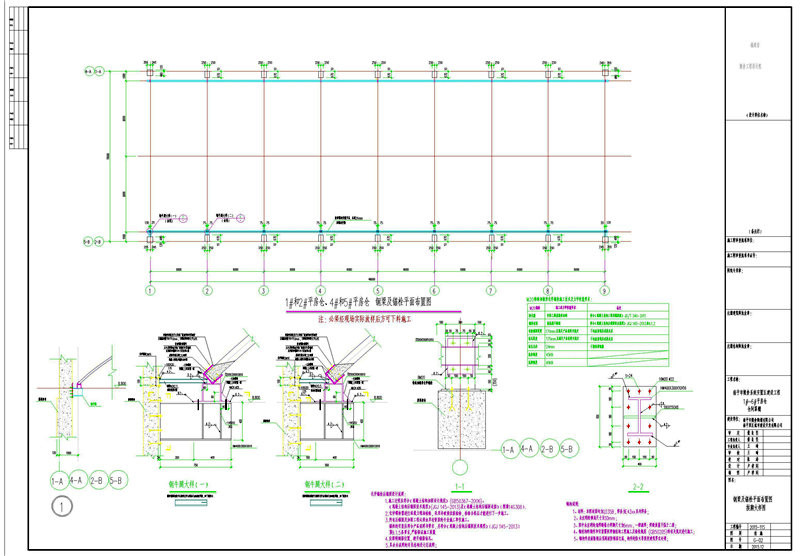

锚栓节点设计

屋顶与两侧建筑物通过锚栓节点刚性连接。锚栓在建筑物预留孔中埋设，屋顶梁通过螺栓连接于锚栓上。这种连接方式既保证了刚性传力，又便于现场安装调整。

钢牛腿大样

• 连接件采用厚度不小于10mm的钢板
• 与梁的焊接率要大于50%，确保足够的焊接强度
• 牛腿直接支承在两侧建筑的混凝土墙或梁上
• 牛腿尺寸与厚度由厂家根据荷载计算确定

自攻螺栓规格

• 屋面板与支承梁采用自攻螺栓或螺钉连接
• 螺栓的大小及间距由厂家计算确定
• 螺栓间距和端距均不小于其直径的4倍，确保充分受力分布
• 过小的间距会导致板面割裂，过大则影响防水性

防水与混凝土填实

屋面安装后处理

屋面板安装完毕后，采用C20细石混凝土填实屋顶与支承梁之间的空隙。混凝土填实既增加了屋顶的整体刚度，又提供了防水屏障。

防水处理工艺

• 混凝土填实后进行防水处理，涂刷防水涂料或铺设防水膜
• 特别是两侧与建筑物的连接处，需重点做好防水
• 天沟两边设置，有效汇集并排除屋顶雨水
• 防水处理确保即使下雨，也不影响粮食储备设备进场

天沟与天窗设计

双边天沟系统

天沟设置在屋顶两边，有效收集并引导雨水。双天沟设计使得屋顶坡度更加均衡，不会形成偏向一侧的排水集中。

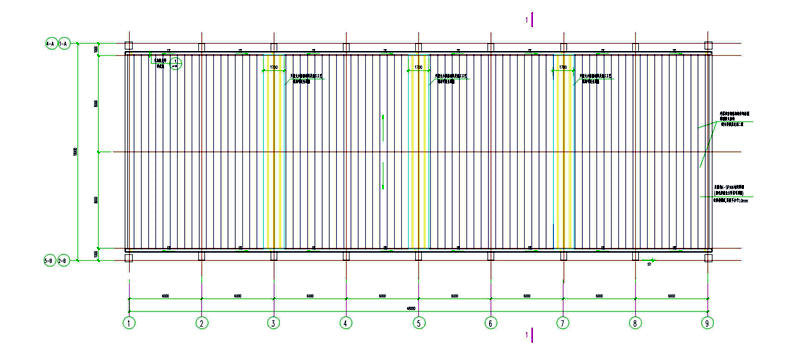

天窗的灵活设置

• 天窗大小根据材料及施工工艺现场可适当调整
• 施工时根据现场实际分析，确定理想天窗位置与尺寸
• 天窗提供自然采光与通风，降低室内照明能耗
• 天窗周边用防水密封胶密封，防止雨水渗漏

常见问题

仓间罩棚与普通屋顶有何区别？

仓间罩棚位于两建筑之间，需要在两侧建筑上锚固。这对连接的可靠性与两侧建筑的承载能力提出了更高要求。设计时需确保两侧建筑足以承载屋顶传来的荷载，同时要检查两建筑的不均匀沉降是否会影响屋顶。

为什么螺栓间距要≥4倍直径？

这是钢结构行业的标准规范。过小的间距会导致屋面板在两螺栓间产生局部应力集中，可能开裂。过大的间距则无法有效分散荷载。4倍直径是理论与实践相结合的优良选择。

C20混凝土填实为何必要？

混凝土填实能填补屋面板与支承梁间的空隙，防止雨水通过缝隙渗漏。同时，混凝土的重量降低屋顶的动力响应，防止人员走动或风振导致的屋顶晃动。对于粮仓这类敏感建筑，稳定性与防水性都至关重要。

小结

福建南平粮仓仓间罩棚项目充分展现了拱形屋顶在特殊位置的应用。通过科学的锚栓连接设计、防腐涂装系统、C20混凝土填实、双边天沟与防水工艺，成功实现了既安全可靠又防水防渗的仓间覆盖。江苏杰达钢结构工程有限公司在粮仓、仓储等特殊工业建筑的钢结构设计与施工中具有丰富经验，能为各类粮食储备项目提供针对性强、质量可靠的拱形屋顶解决方案。
