福清粮库仓间罩棚拱形屋顶钢结构施工

粮库仓间罩棚是储备粮管理的核心设施，需要满足防火防潮、防虫防鼠、自然通风、防雨漏等多重要求。拱形屋顶与采光带的结合，既提供了遮荫防雨，又通过天窗采光降低了照明能耗。本文以福建福清粮库项目为例，介绍16米跨度仓间罩棚的专项设计方案。

项目基本信息

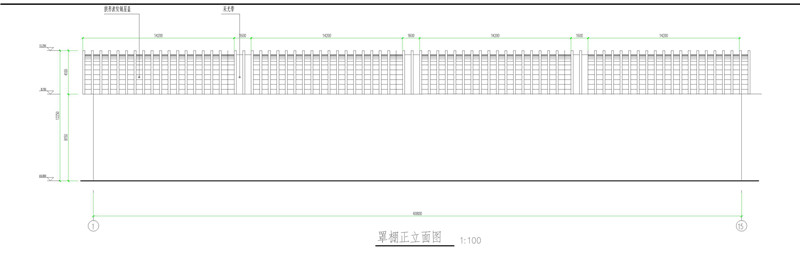

该粮库仓间罩棚位于福建福清，采用拱形屋顶，跨度16米、长度60米、建筑面积960平方米、拱高4.1米、矢跨比0.26、建筑高度10.4米（低端到天沟）。屋面采用YT6118型拱形板，厚度1.5mm，宝钢产。预计施工周期3天。

屋面系统与采光设计

YT6118型拱形屋顶

屋顶采用YT6118型拱形板，工厂加工后三片组装成一个组合单元。采用此工艺可减少现场焊接，提高安装效率。拱高4.1米、矢跨比0.26的设计既提供了开放空间感，又确保雨水快速排向天沟。

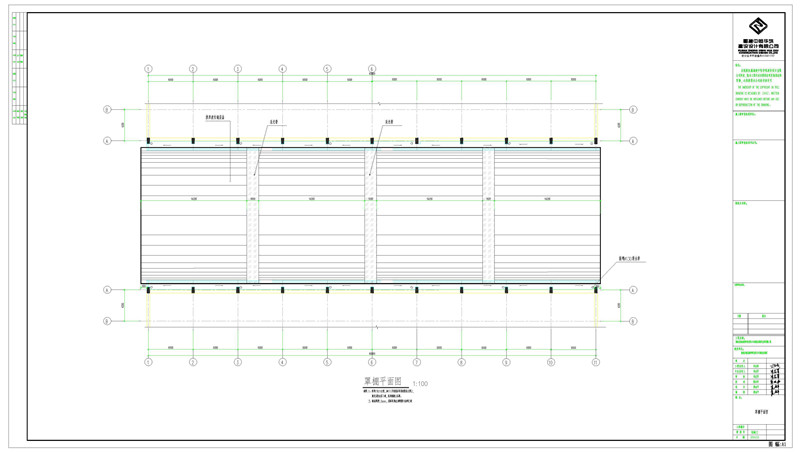

采光带系统

• 屋顶设置3个采光带，均匀分布沿长度方向
• 相邻采光带距离为14米，覆盖整个60米长度
• 采光带采用透明或半透明材料，白天提供充足自然光
• 采光带周边用防水胶条密封，防止雨水渗漏
• 自然采光降低粮库日间照明能耗30-40%

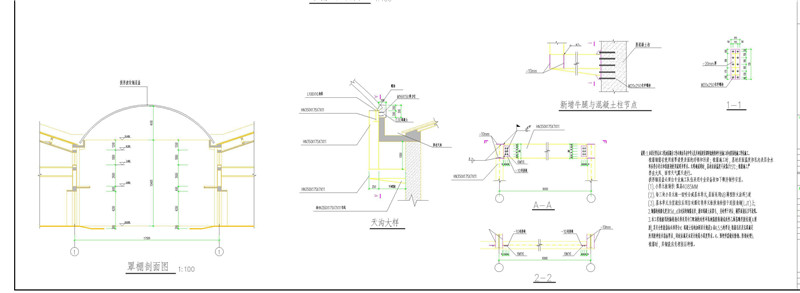

支承结构与连接

牛腿支承体系

屋顶板通过牛腿支承在混凝土柱上。牛腿是钢制悬臂构件，焊接于柱顶，提供屋顶板的直接支承点。这种设计可消除或减少下部梁，增大仓库内部空间。

螺栓连接方式

• 屋顶板与角钢采用螺栓连接，便于现场拆装与维护
• 下部预埋工字钢，与屋面板形成整体刚度体系
• 螺栓定期检查，防止松动

防水与防火系统

多层防水设计

屋顶采用三道防水层，层层递进确保万无一失。从外到内分别为：第一道混凝土压顶层（承受风压与日晒），第二道防水涂料层，第三道防水膜层。

混凝土压顶

• 在屋面板外露部分浇筑混凝土压顶
• 混凝土重量增加屋顶抗风压能力
• 压顶表面可做成斜坡，进一步促进排水
• 压顶同时隔绝外部紫外线，保护屋面板涂层

防火涂料

• 屋面采用NB薄型防火涂料，涂刷3道
• NB涂料是阻燃型，可延缓火势蔓延
• 薄型涂料不降低屋面外观，保持光泽度
• 三道涂料确保覆盖均匀，防火性能达到A级标准

粮库罩棚的特殊考虑

防虫防鼠设计

采光带周边与屋顶边缘均采用防虫网或纱网，防止害虫进入仓库。通过自然通风和防虫网的结合，既防止了害虫，又保证了仓库内空气流通。

通风与防潮

拱形屋顶的采光带设计同时起到通风窗的作用。福建福清地处沿海，湿度较大，充足的通风可防止粮食受潮霉变。采光带与侧墙通风口配合，形成自然对流。

常见问题

为什么需要三道防水层？

粮库仓储的敏感性决定了防水的重要性。漏雨会导致粮食变质，造成重大经济损失。三道防水层采用不同材料与工艺，即使一道失效，其他两道仍可保护仓库。这是粮库行业的通行标准。

混凝土压顶是否影响屋顶的隔热？

混凝土压顶实际上改善了隔热性能。混凝土的热容量大，吸收日间热量，到晚间释放，可缓冲仓库内温度波动。同时，压顶下的空气层形成隔热屏障，防止屋顶直接传热进仓库。

NB防火涂料如何选择？

NB（膨胀型）防火涂料在火灾中膨胀形成保护层，隔绝氧气与热辐射。相比厚涂型，NB薄型涂料体积膨胀倍数高，3道涂料的厚度远低于厚涂型，不影响屋面美观。同时成本较低，性价比优。

小结

福建福清粮库仓间罩棚项目充分展现了拱形屋顶在储备粮设施中的适用性。通过YT6118型屋顶、采光带系统、三道防水+混凝土压顶、NB防火涂料的组合方案，成功满足了防火、防潮、防虫、通风、采光等多项需求。江苏杰达钢结构工程有限公司在粮库、仓储等农业设施的钢结构设计施工中积累了深厚经验，能为国家粮食储备系统提供安全可靠的拱形屋顶解决方案。
