今天带大家了解一下福建泉州南充粮库安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于福建泉州南安。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是粮库安装仓间罩棚，跨度是23.86米，长度是74米，面积是：1765.64平方米，我们杰达钢构施工人员大约需要6天即可完成施工。

本次施工的跨度是23.86米，拱高为3.085米，矢跨比为0.13，使用的板材厚度为1.0mm，厂家为：上海宝钢。

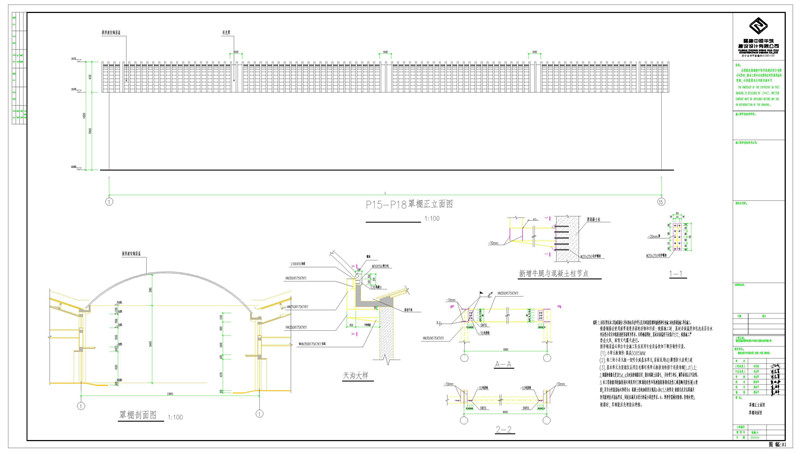

拱形屋顶的天沟大样图，新增牛腿打在混凝土柱点上，角钢下面工字钢，和拱形屋顶用螺栓打在一起。

植筋钢筋在使用前要请楚表面的浮锈和污渍;植筋施工时,基材表面温度和孔内表层含水

率应符合设计和粘胶剂使用说明书要求。无明确说明时,基材表面温度不应低于15%%dC;植筋施工严

禁在大风,雨雪天气露天进行。

拱形钢屋盖必须白专业施工队伍采用专业设备按如下顺序制作安装。

(2).每三块小县元板一组咬合威基本单元,屋面采用NB薄型防火涂料3道

(3).基本单元为装就位后用自攻爆钉将单元板拱角栓接于连接角钢(LJ1)上;

钢筋的植船长度为15d,d为对应的钢筋直径,新旧混凝土应凿毛, 并处理干净后,刷界面剂后方可浇筑。

本工程植船用的脑粘剂必须采用专门配制的改性环氧树脂胶粘制或改性乙烯基酶类胶结剂(A级

(1).小单元板制作:弧高3085MM

胶),其安全性能指标必须符合《混凝土结构加固设计规范》表4.5.5的要求;植筋孔径及孔深满足

所用胶种技术指标要求,同时应满足本设计的最小深度要求。4、预埋件需做好除锈、防锈处理5.

植筋时,其钢能应先埋接后种植。

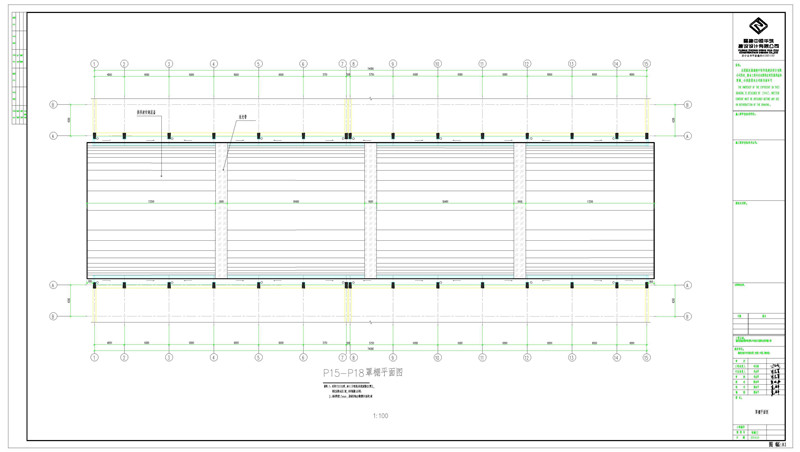

拱形屋顶上设置采光带，每隔17米设置一个长为1.6米的采光带。

采用YT6118型,加工三片组装后吊装放置在大梁上, 固定后防水层三道,采用混凝土压顶。板材厚度1.5mm,屋面采用NB薄型防火涂料3道

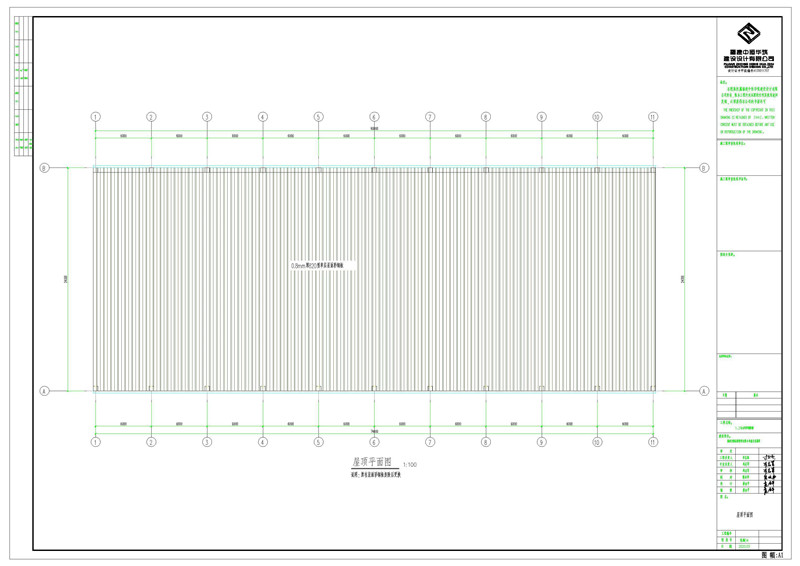

图中的板用的为0.8mm厚820型单层屋面彩钢板，说明一下这是先拆后换的工程，这张图就是要拆除的拱形屋顶。

上面就是关于福建泉州南充粮库安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
