福建邵武粮库安装仓间罩棚施工图

拱形屋顶厂家 2023-03-23 13:21:11 图纸图集 650 ℃ 0 评论

今天带大家了解一下福建邵武粮库安装仓间罩棚施工图纸,下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于福建邵武。

本份图纸下部结构是钢结构,上部结构采用了拱形钢屋盖结构。

本次施工的建筑是粮库的仓间罩棚,跨度是15米,长度是91.3米,面积是:1370平方米,我们杰达钢构施工人员大约需要5天即可完成施工。

本次施工的跨度是15米,拱高为3米,矢跨比为0.2,使用的板材厚度为0.9mm,厂家为:上海宝钢。

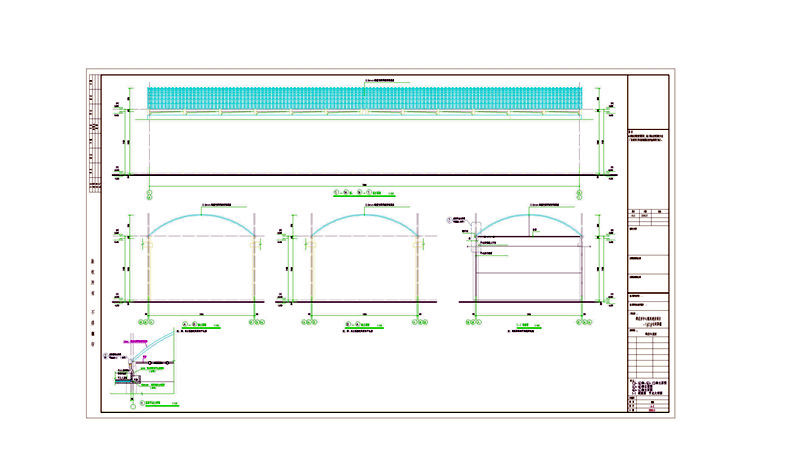

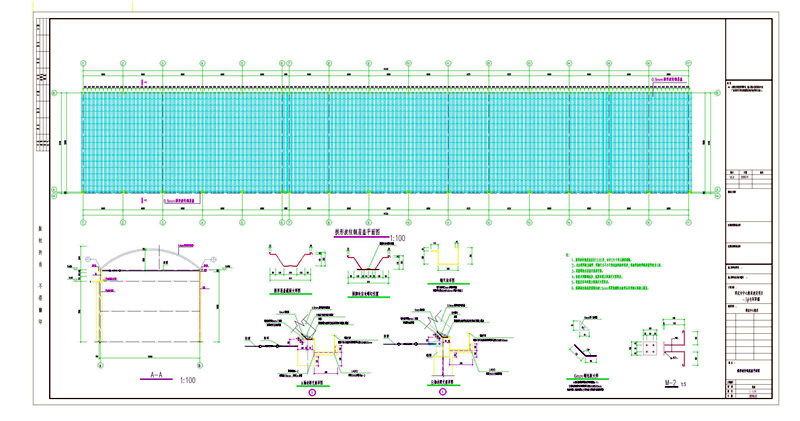

这是拱形屋顶的轴立面图和剖视图,拱形屋顶材料为0.9mm海蓝色拱形波纹钢屋盖,图上还有柱间支撑。

在钢架的中间设有钢绳,雨水管落到平仓房檐沟,设300*300钢筋混凝土水簸箕。

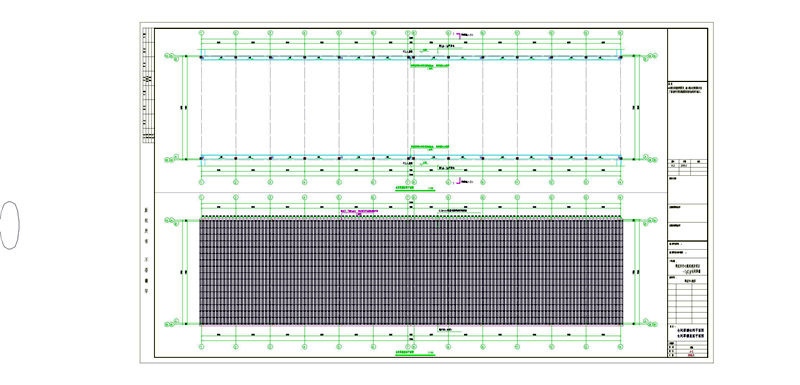

这是仓间罩棚柱网平面图,仓间罩棚就是在两座粮仓中间。

每隔6米有一根钢柱,雨水落在天沟里。

屋面要求如下:

屋面利用彩钢板做防水层,采用0.9mm海蓝色拱形波纹钢屋盖。

屋面材料应有产品合格证及性能检测报告,材料的品种、规格、性能等应符合现行国家产品标准及设计要求。

上面就是关于福建邵武粮库安装仓间罩棚施工图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
