福建松溪粮库罩棚施工设计与柱间支撑方案

福建松溪粮库罩棚是粮食储备库之间的防护性盖棚，采用钢结构框架和金属薄壁屋面组合，通过柱间支撑加强刚度，方便粮食运输储存，防止雨水影响库内作业。

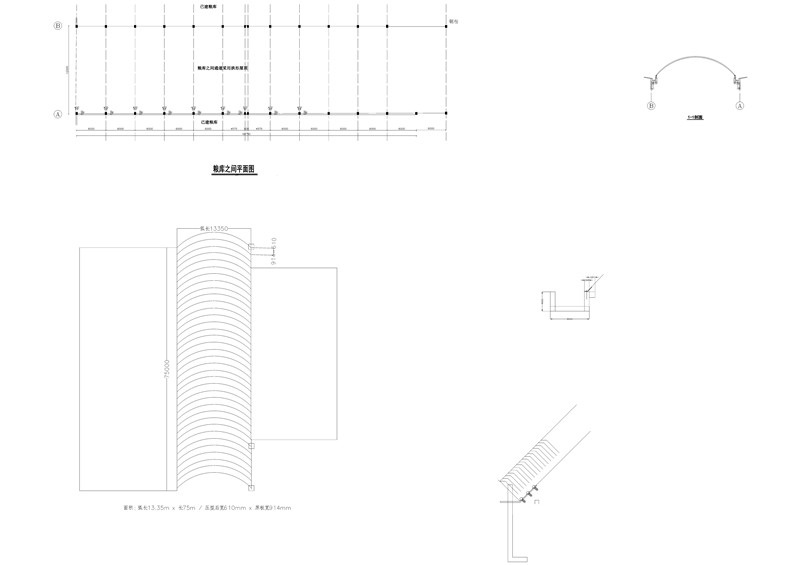

工程基本参数

本项目位于福建松溪粮库，是中等规模粮库防护罩棚工程，主要技术指标如下：

• 建筑规模：跨度13.35米，长度75米，总面积1001平方米
• 结构形式：下部采用钢结构，上部采用金属薄壁屋面
• 拱形尺寸：拱高0.267米，矢跨比0.2
• 屋面规格：厚度1.0毫米，采用上海宝钢产品
• 施工周期：约3天可完成安装

拱形屋顶与使用功能

粮库罩棚采用拱形屋顶设计，跨越两座粮库之间，为粮食的转运和储存提供了完整的防护空间。拱形结构使雨水自然流向两侧，有效防止积水。即便下雨天气，罩棚下方作业不受影响，大大提高了粮库运营的便利性和效率。

天沟与导水系统

屋顶与天沟接合处设置钢托板，放在拱形屋顶的下面，形成导水通道。雨水沿着屋顶流向两侧，通过钢托板汇集进入天沟，天沟将雨水有序排放，确保屋顶下方的干燥环境。

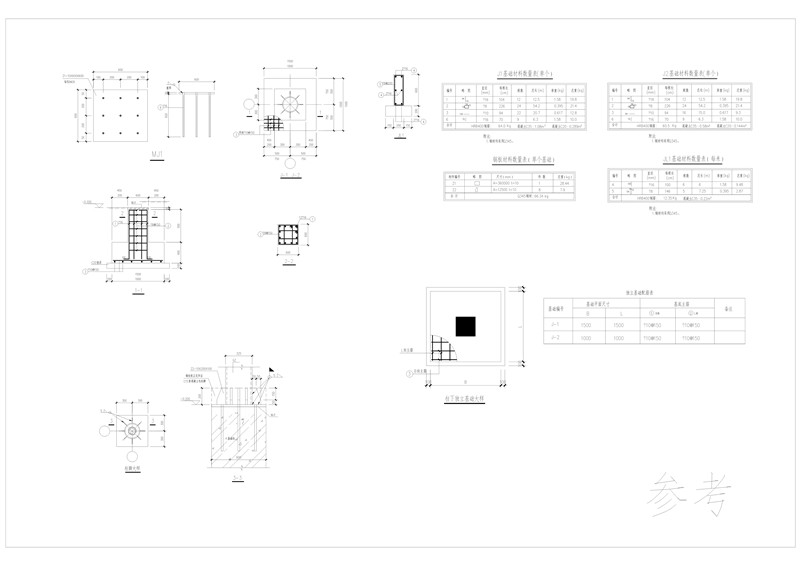

钢柱基础与固定

钢柱与基础的连接采用预埋件设置，确保钢柱位置准确。钢柱校正完毕后，使用C15素混凝土包裹柱脚，防止钢柱根部接触雨水和地面湿气，延长钢柱寿命，同时确保柱脚的稳定性和耐久性。

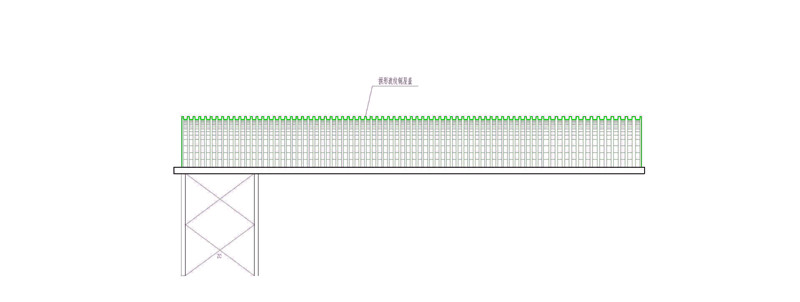

柱间支撑设计

钢柱之间安装了柱间支撑，这是加强钢架整体刚度的关键设计。柱间支撑的主要作用是稳固钢柱之间的连接，防止在风荷载或其他水平力作用下产生过度变形，保证整个罩棚结构的稳定性和安全性。

常见问题

拱形屋顶相比平屋顶有什么优势？

拱形屋顶利用拱线的强大承载能力，使得整个屋面受力更均匀，而且雨水排放更自然，不容易产生积水。同时美观度高，给人稳定感。

为什么要用C15混凝土包柱脚？

C15混凝土包柱脚的作用是隔离钢柱与潮湿地面的接触，防止钢柱根部生锈腐蚀，同时提供基础的固定作用，确保钢柱位置稳定不移动。

柱间支撑的间距如何确定？

柱间支撑的间距根据跨度、风荷载和结构安全要求综合计算确定，确保在各种运营条件下，钢架都能保持足够的刚度和稳定性。

小结

江苏杰达钢结构工程有限公司在福建松溪粮库罩棚项目中，采用钢结构框架配合金属薄壁屋面，通过科学的柱间支撑设计和钢柱基础处理，为客户交付了防护性能可靠、施工效率高的粮库防护设施。
