福建漳州漳浦粮库安装仓间罩棚施工图

拱形屋顶厂家 2023-03-23 15:52:31 图纸图集 1180 ℃ 0 评论

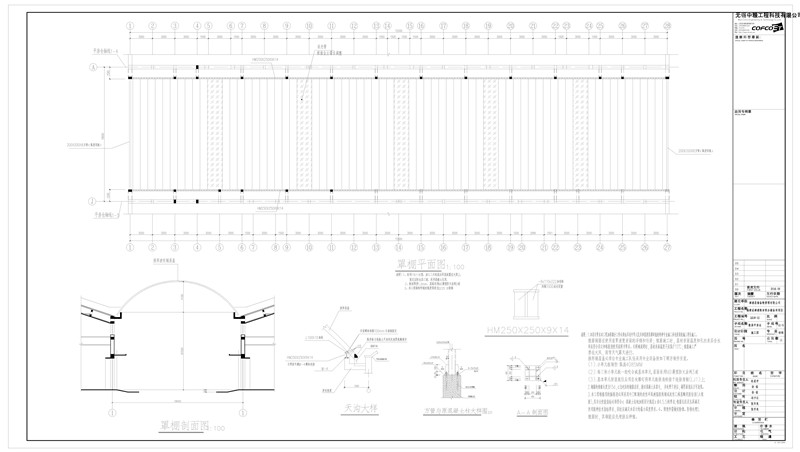

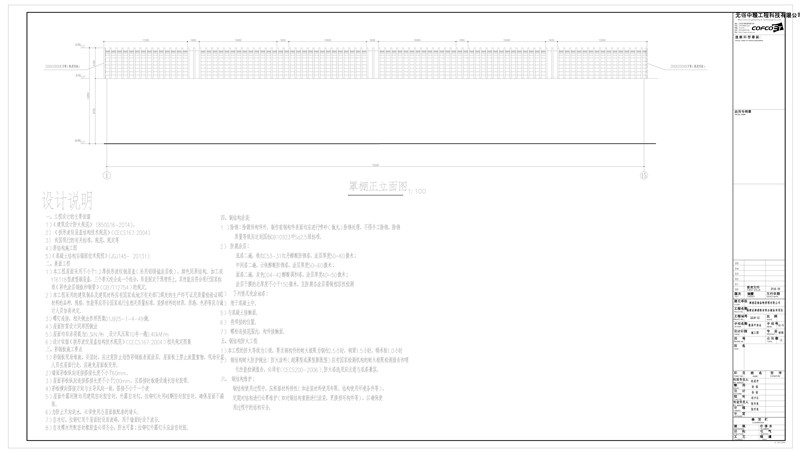

今天带大家了解一下福建漳州漳浦粮库安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于福建漳州漳浦

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是粮库安装仓间罩棚，跨度是18米，长度是108米，面积是：1944平方米，我们杰达钢构施工人员大约需要6天即可完成施工。

本次施工的跨度是18米，拱高为4.1米，矢跨比为0.23，使用的板材厚度为1.2mm，厂家为：上海宝钢。

采用YT6118型,加工三片组装后吊装放置在大梁上,固定后防水层三道,采用混凝土压顶。板材厚度1.2mm,屋面采用NB薄型防火涂料3道，本工程钢构件钢材强度等级为Q235 B级钢。

拱形钢屋盖必须白专业施工队伍采用专业设备按如下顺序制作安装。小单元板制作:弧高4085MM，每三块小单元板一组咬合威基本单元,屋面采用NB薄型防火涂料3道，基本单元按装就位后用自攻爆钉将单元板拱角栓接于连接角钢(LJ1)上;

1)本工程屋面采用不小于1.2厚拱形波纹钢屋盖(采用铝镁锰涂层板),颜色同原结构。加工成YT6118型波型钢屋盖,三个单元咬合成一个组合,吊装固定于预埋件上。其性能应符合现行国家标准《彩色涂层钢板和钢带》(GB/T12754)的规定。

2)本工程采用的建筑制品及建筑材料应有国家或地方有关部门颁发的生产许可证及质量检验证明,材料的品种,规格,性能等应符合国家或行业相关质量标准,装修材料的材质,质感,色彩等应与设计人员协商决定。

3)螺钉连接,相关做法参照图集01J925-1-4-49做。

4)屋面防雷设计同原图做法

5)屋面均布活荷载为0.3kN/m ,设计风压去10年一遇0.40kN/m

6)设计依据《拱形波纹屋盖结构技术规范》(CECS167:2004)相关规定图集。

上面就是关于福建漳州漳浦粮库安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
