今天带大家了解一下福建长乐粮安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于福建长乐。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑粮仓之间安装罩棚，跨度18是米，长度是86米，面积是：1548平方米，我们杰达钢构施工人员大约需要天即可完成施工。

本次施工的跨度是18米，拱高为3.6米，矢跨比为0.2，使用的板材厚度为1.0，厂家为：上海宝钢。

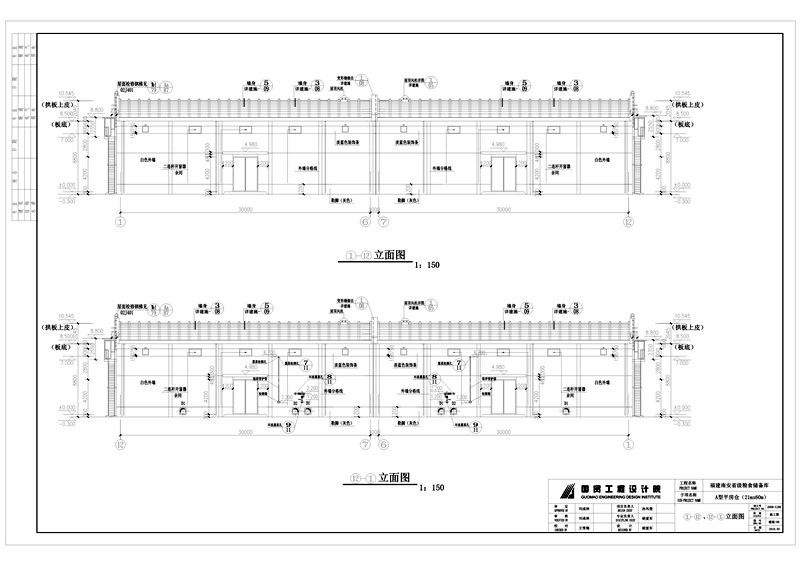

拱形屋顶的立面图，在图上有两个大门和上面的一排窗户。

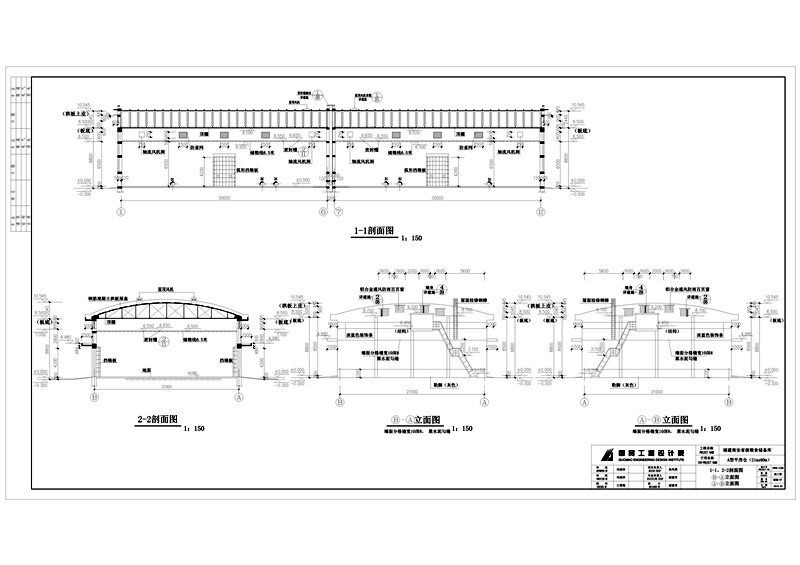

剖视图可以看出在房屋的下面加了顶棚，上面还加了屋顶风机，上面盖了一层钢筋混凝土拱板屋盖

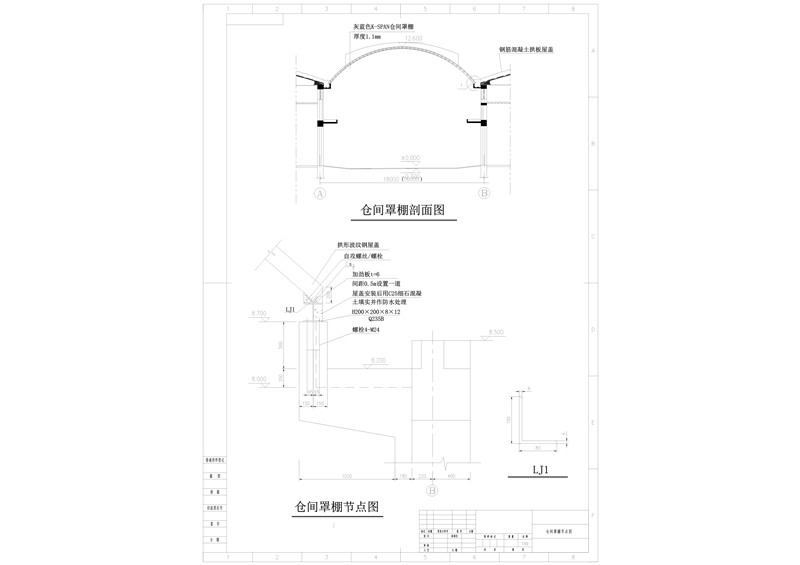

拱形屋顶的顶高在12.6米，用的灰蓝色K-SPAN仓间罩棚，厚度不小于1.0mm。

细部做法:

本工程屋面采用不小于1.0厚拱型波纹钢屋盖,颜色为灰蓝色。拱型波纹钢屋盖结构单元板采用矩形槽型截面。屋面排水采用有组织排水,防水等级二级,见平方仓屋面平面图。拱型波纹钢屋盖彩涂板应采用镀铝锌彩涂板,其性能应符合现行国家标准《彩色涂层钢板和钢带》(GB/T12754)的规定。

防火:

所有承重钢构件均需涂刷薄型防火涂料,耐火等级为二级。

防锈:

除按结构要求外,钢构件需刷防锈漆两道,防锈做法如下:

1)清理金属面除锈,除锈等级不应低于Sa2级

2)刷防锈漆一遍

3)满刮腻子、磨平

4)涂饰调和漆两遍(灰色)

这张是天沟大样图，天沟上面设置预埋件，预埋件的上面和罩棚用自攻螺丝打在一起。之后在C25细石填充。

上面就是关于福建长乐粮安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
