江苏扬州陈集粮仓拱形罩棚施工设计方案

粮食仓储罩棚是为粮食装卸和机械停放而设计的大跨度遮蔽结构，采用拱形屋面设计，能有效保护粮食免受日晒雨淋。本项目位于江苏扬州陈集，由江苏杰达钢结构工程有限公司承建，采用钢结构下部和金属薄壁上部结构体系，为粮食储备库提供全天候的作业环境。

工程规模与设计参数

本工程位于江苏扬州陈集地区，建筑总面积1300平方米。拱形罩棚跨度为21.3米，长度为61米，拱高4米，矢跨比为0.2。采用上海宝钢金属薄壁板材，厚度为1.0mm。整个工程采用钢结构承重体系，施工工期为4天，高效快速。

罩棚结构组成与立柱设计

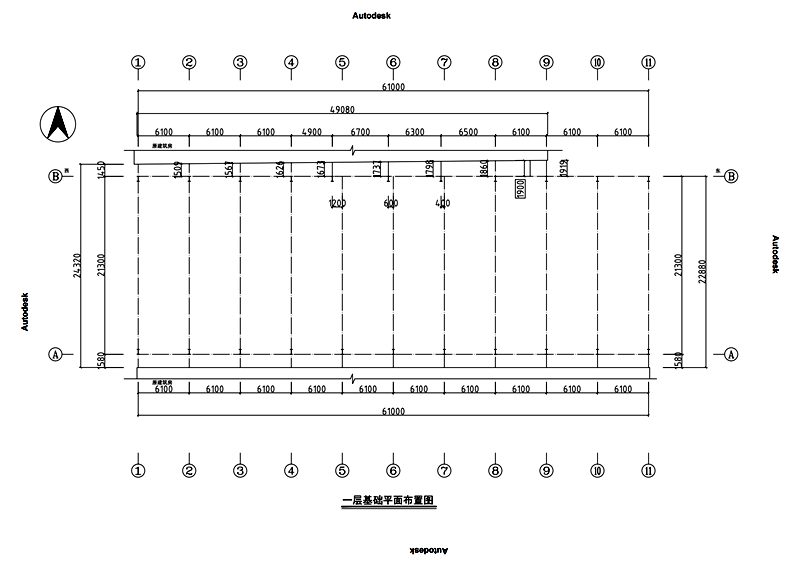

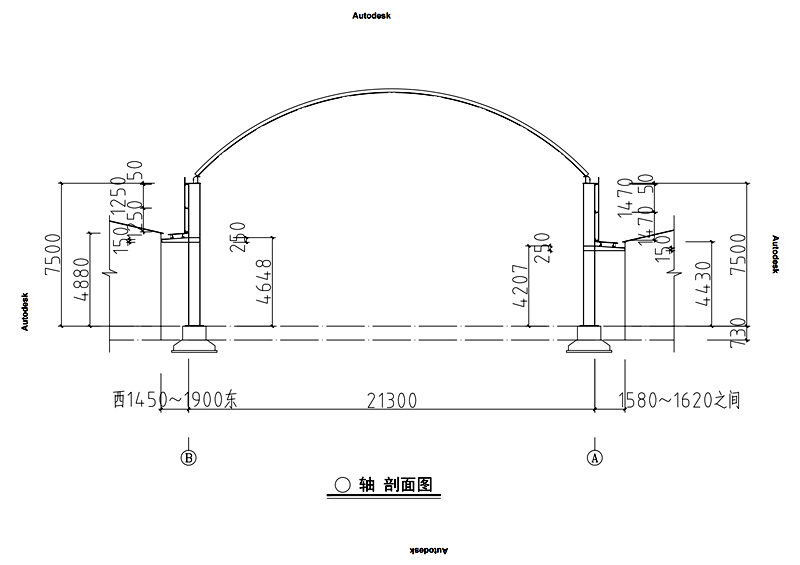

工程采用轴部剖视结构布置，两根主立柱高度均为7.5米，为粮食输送设备提供充足的活动空间。整个罩棚在其两侧各设有一根次级立柱进行支撑，原建房屋每隔6.1米打一根立柱，形成有规律的柱网布置，既保证了结构的稳定性，又便于粮食装卸机械的通行。这种结构体系充分考虑了粮食储备库的实际作业流程。

拱形罩棚的实用功能

安装拱形罩棚的核心优势在于无论晴雨天气，粮食的进库和出库作业都能顺利进行。同时，各类装卸机械和运输车辆可直接停放在罩棚下方，避免日晒雨淋对机械设备的腐蚀和损伤，显著延长了设备的使用寿命。这种全天候作业的能力对于粮食储备库的运营效率提升具有重要意义。

天沟排水与屋面保护系统

为了延长拱形屋顶的使用寿命，工程在罩棚两边均设置了天沟排水系统。该系统能快速将屋面积水导入天沟，使得拱形屋顶表面始终保持干燥，大幅减少了屋面积水对金属薄壁板的腐蚀压力。天沟和落水管组成的有组织排水网络，确保了粮食储备库在暴雨和雨雪融化期间的防水防渗能力。

常见问题解答

为什么粮食仓储需要安装罩棚？

粮食在装卸和存储过程中容易吸收空气中的水分，导致品质下降。拱形罩棚提供全天候的遮蔽环保境，有助于维持粮食的干燥度和储存品质。同时，罩棚还能保护装卸机械免受恶劣天气影响。

为什么选择21.3米的跨度设计？

21.3米的跨度能够覆盖粮食装卸的主要作业区域，既满足了功能需求，又在经济性和结构合理性上达到了平衡。拱高4米、矢跨比0.2的设计确保了结构的安定性和美观性。

金属薄壁板为何选择1.0mm厚度？

1.0mm厚度的上海宝钢薄壁板在强度和自重之间达到了理想平衡，既能承载设计荷载，又能减轻整体结构自重，便于施工安装。该厚度在粮食仓储领域已经过长期验证。

工程小结

江苏扬州陈集粮仓拱形罩棚工程成功应用了现代钢结构和金属屋面技术，为粮食储备库的全天候运营提供了可靠保障。江苏杰达钢结构工程有限公司通过科学的结构设计、精准的施工工艺和完善的排水防水措施，确保了工程的安全耐用性。该项目是类似粮食仓储设施的优秀设计范例。
