今天带大家了解一下江苏盐城建湖粮食储备库安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江苏盐城建湖。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是粮食储备库安装拱形屋顶，跨度是16米，长度是60米，面积是：960平方米，我们杰达钢构施工人员大约需要3天即可完成施工。

本次施工的跨度是16米，拱高为3.2米，矢跨比为0.2.，使用的板材厚度为1.0mm，厂家为：上海宝钢。

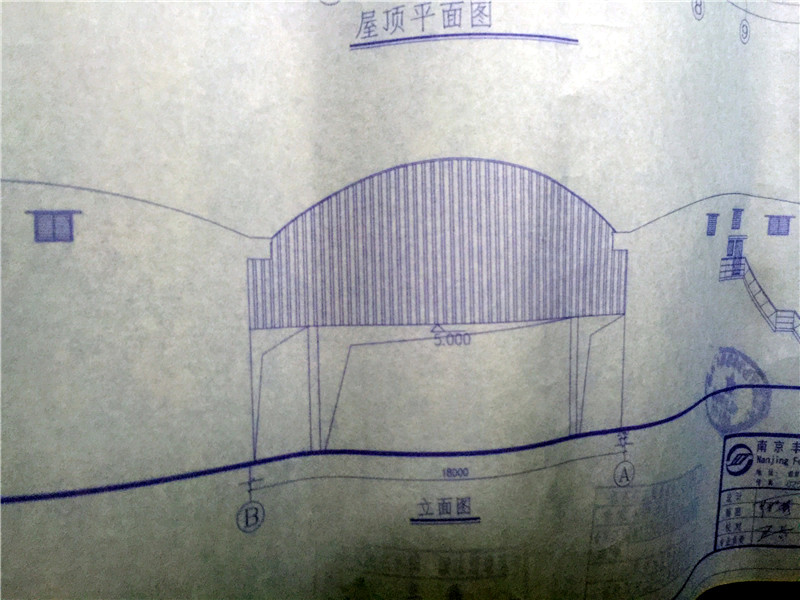

拱形屋顶的山墙端底部高度为5米，侧边设置天沟，方便下雨天的时候雨水流进天沟里。

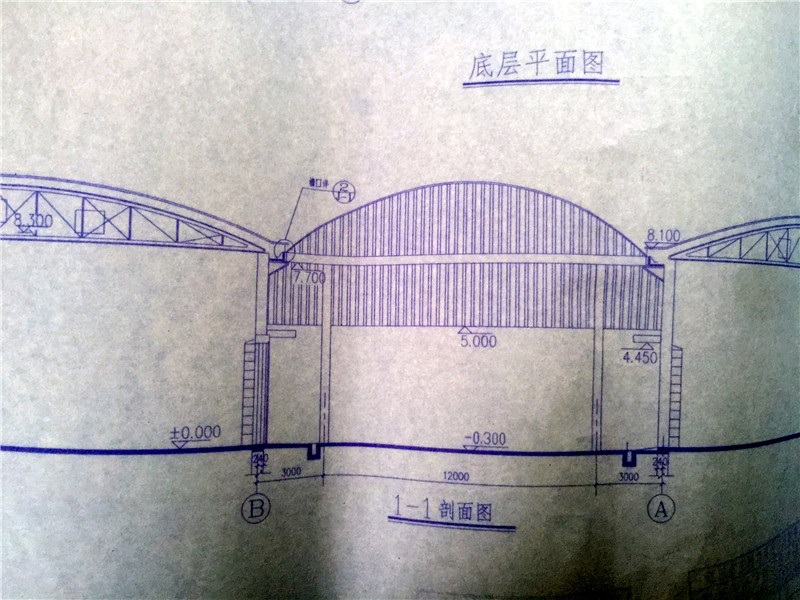

这是剖面图，拱形屋顶的中间立了两根钢柱，地下预埋进去0.3米。

侧边山墙为了防止下雨的时候雨水斜着飘进去。

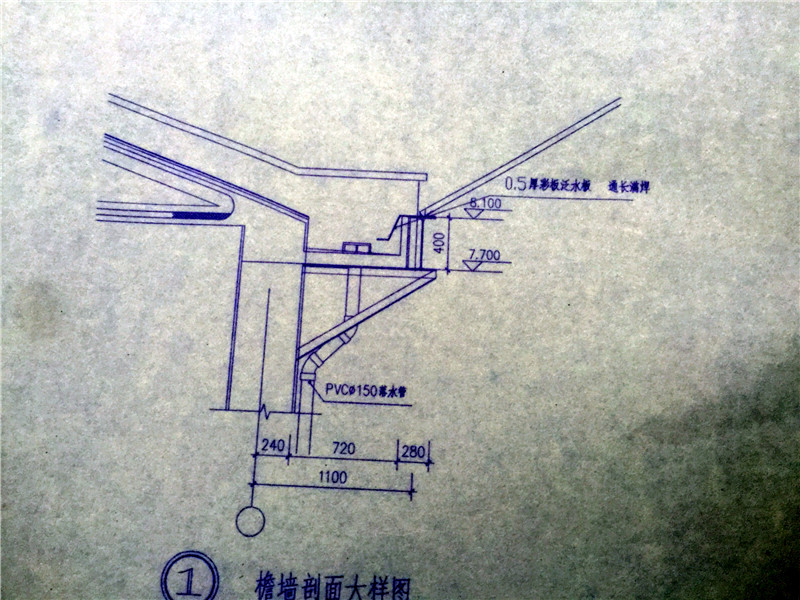

这是檐墙剖面图，可以看到在拱形屋顶板下面有0.4厚彩板泛水板，中间天沟设置落水管。

下面还打了斜撑，斜撑宽1米。

上面就是关于江苏盐城建湖粮食储备库安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
