今天带大家了解一下浙江兰溪直属库安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于浙江兰溪。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是粮仓内安装仓间罩棚，跨度是18米，长度是60米，面积是：1080平方米，我们杰达钢构施工人员大约需要4天即可完成施工。

本次施工的跨度是18米，拱高为3.6米，矢跨比为0.2，使用的板材厚度为1.0mm，厂家为：上海宝钢。

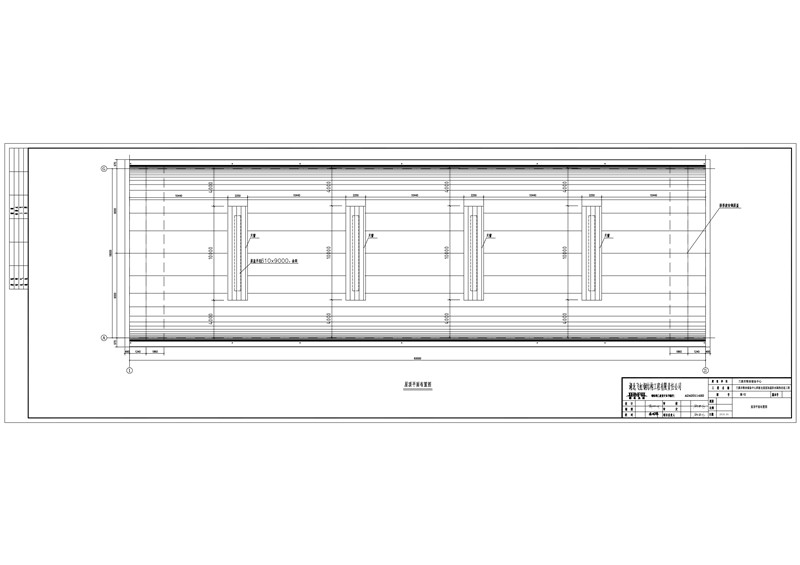

这是拱形屋顶的屋顶平面图，屋盖上面设置采光带四条。

屋盖彩板及天窗支架选用上海室钢产的材质TS28OGD+Z镀锌钢板强度设计值为235Mpa；徽锌量为180g/m2；涂层厚度为20um：耐盐雾性能×500h。

屋盖颜色类用铁青灰，板厚1.Omm，拱形放纹钢屋盖板型YT6118型。保温腰热层采用50mm素氨商硬质泡沫迎料。

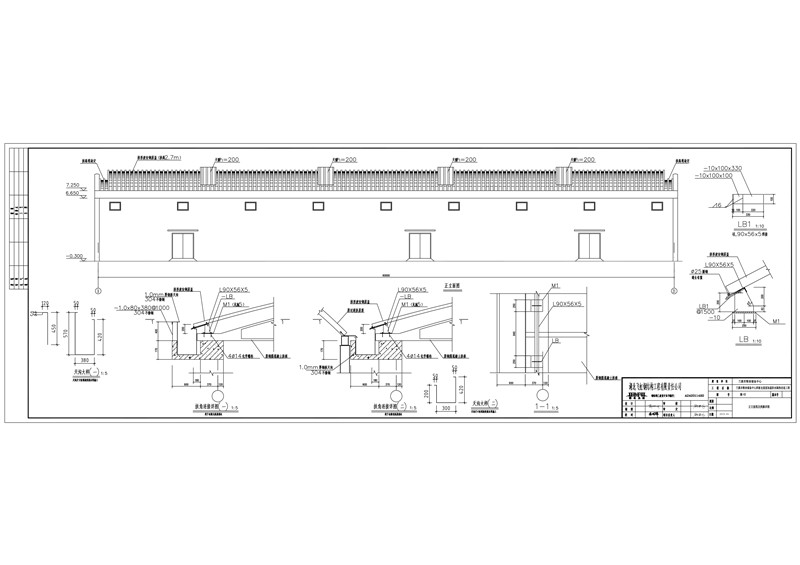

这是拱形屋顶的拱脚连接图，在图上看到天沟的厚度为1.00厚天沟钢板，304不锈钢。

拱形屋顶安装要求：

1.拱形激纹钢屋盖处须采用专业的设备成型。

2.形激纹钢是盖处须由专业的拱形浓纹钢是盖施工全业施工。

3.星盖拱板小单元板制成后，先在地面每三块一组安合成基本单元。然后吊装。

4.形纹钢星盖吊装就位后，用自或螺有将拱脚栓接于连接角钢上。

5.每两个样元用封边机将其紧紧交合。

6.自欢螺钉型号：06.3X25，每块单元液每端自政螺有不得少5颗。

钢结构安装就是必须进行和底除锈，一道防锈落和二道酶酸面漆，面迷颜色灰色。安装完毕后应按同样要求补落。

施工顺序：

1.清除原防水层；

2.天沟及山墙防水处理；

3.安M1，焊接连接角锅

4.喷涂聚氨酯保温层厚度50mm。外露邻构件（不含彩涂板）喷涂氯碳化聚乙烯漆防腐涂料（三遍）。

5.拱形激纹钢屋盖安装。

上面就是关于浙江兰溪直属库安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
