浙江丽水安装波纹钢雨棚施工图

拱形屋顶厂家 2023-03-27 10:52:03 图纸图集 934 ℃ 0 评论

今天带大家了解一下浙江丽水安装波纹钢雨棚施工图纸,下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于浙江丽水。

本份图纸下部结构是钢结构,上部结构采用了金属薄壁结构。

本次施工的建筑是波纹钢雨棚,跨度是16米,长度是78米,面积是:1248平方米,我们杰达钢构施工人员大约需要4天即可完成施工。

本次施工的跨度是16米,拱高为3.2米,矢跨比为0.2,使用的板材厚度为1.0mm,厂家为:上海宝钢。

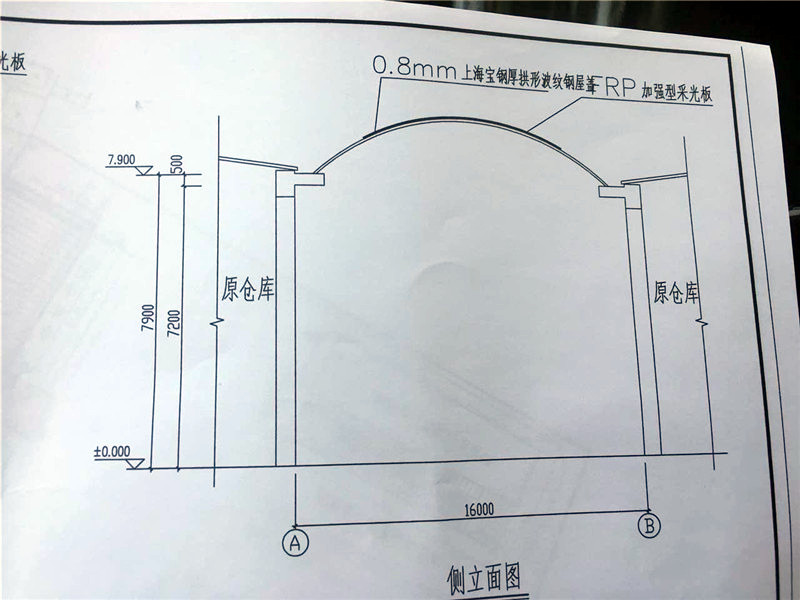

这是拱形屋顶的侧立面图,上面为0.8mm上海宝钢拱形波纹钢屋盖。

钢柱的高度为7.9米,用来支撑拱形屋顶的重量。

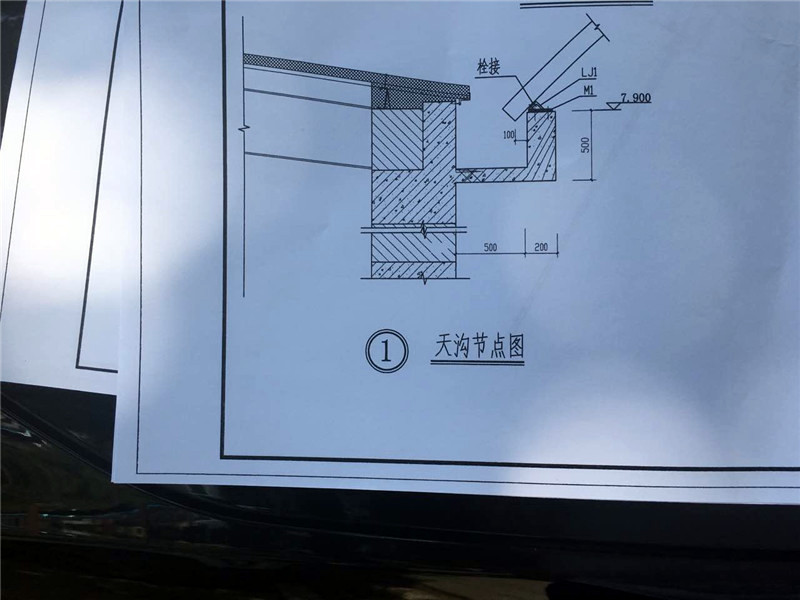

这是天沟节点图,用螺栓将拱形屋顶的拱脚和下面的钢板打在一起。

天沟内拱形屋顶的槽高为0.5米。

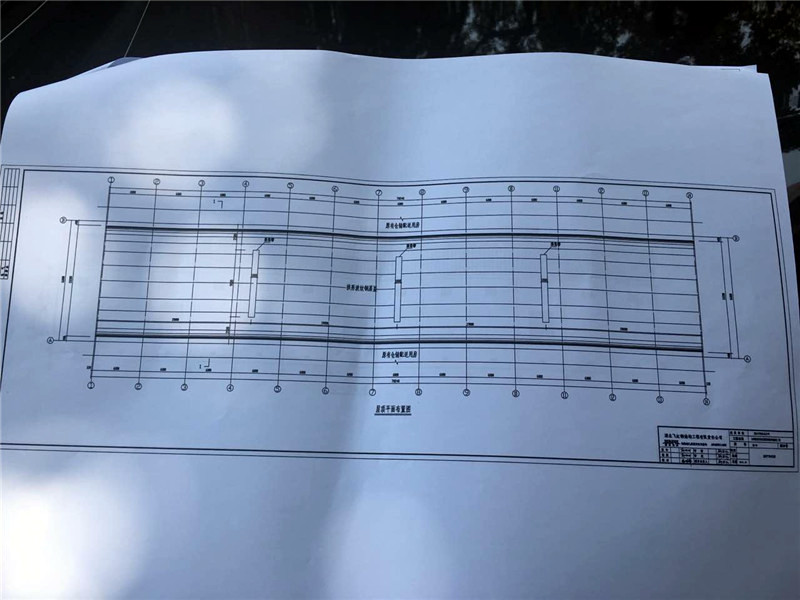

这是拱形屋顶的屋顶平面图,上面设置三个采光板,让室内看起来没有那么阴暗。

上面就是关于浙江丽水安装波纹钢雨棚施工图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
