浙江丽水遂昌中心库安装仓间罩棚施工图

拱形屋顶厂家 2023-03-27 11:26:07 图纸图集 751 ℃ 0 评论

今天带大家了解一下浙江丽水遂昌中心库安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于浙江丽水遂昌。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是中心库安装仓间罩棚，跨度是18米，长度是66米，面积是：1188平方米，我们杰达钢构施工人员大约需要4天即可完成施工。

本次施工的跨度是18米，拱高为3.2米，矢跨比为0.18，使用的板材厚度为0.8mm，厂家为：上海宝钢。

拱形屋顶的材料选用：

1、拱形波纹钢屋盖材料选用上海宝钢产热镀锌彩涂板TS280GD+Z,强度设计值235MPa,镀锌量为180g/m%%1402%%141;涂层厚度为20um;耐盐雾性能为500h。板厚0.8mm,拱形波纹钢屋盖板型YT6118型。

2、其他钢构件采用Q235钢,焊条采用E43XX型焊条,其性能符合现行GB《碳钢焊条》或《低合金钢焊条》(GB/T5117-95或GB/T5118-95)规定。图中未注明的焊缝长度不小于50,焊缝高度不小于5mm,焊缝等级为三级。

3、焊条:手工焊时,用E43XX型焊条,其性能符合现行GB《碳钢焊条》《低合金钢焊条》(GB/T5117-95或GB/T5118-95)规定。

4、连接角钢连接角钢采用L63X5,并分别沿9.47m标高通长设置,连接角钢和预埋件均采用Q235B级钢材,钢材应具有抗拉强度,伸长率,屈服强度和硫,磷含量的合格证。

5、化学螺栓采用%%C20化学锚栓。钻孔直径分别为24mm.化学螺栓需提供检测报告。

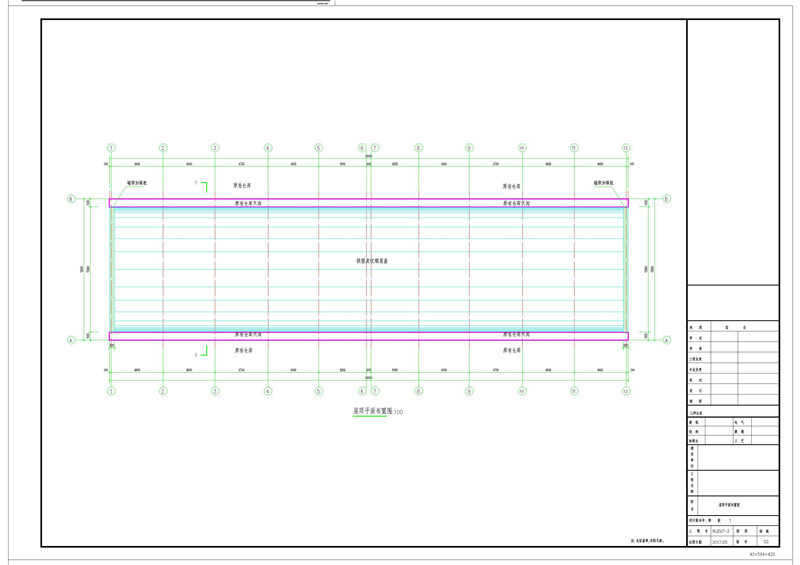

这是拱形屋顶的屋顶平面布置图，两边是天沟，长宽是66×18的长方形。

荷载如下：

基本风压:0.3kN/M%%1402%%141;基本雪压:0.45kN/M%%1402

屋面使用允许活荷载:0.30kN/M%%1402%%141;地面粗糙度:B类。

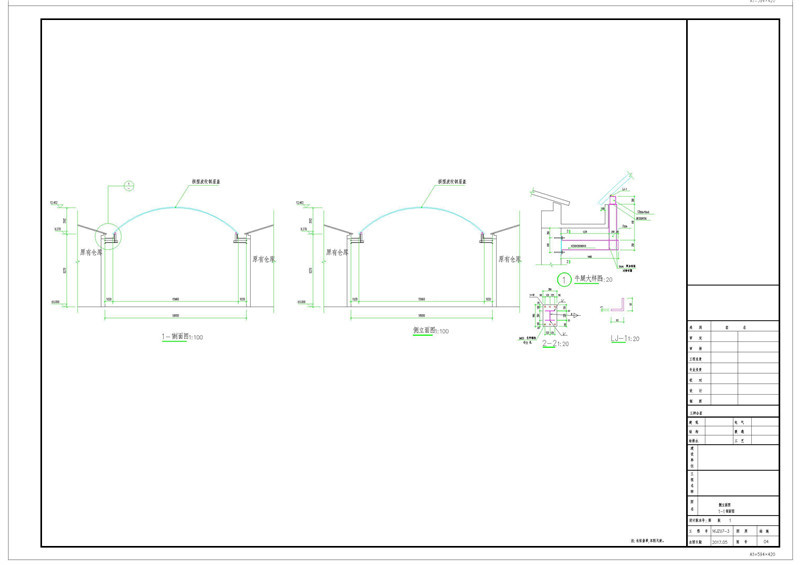

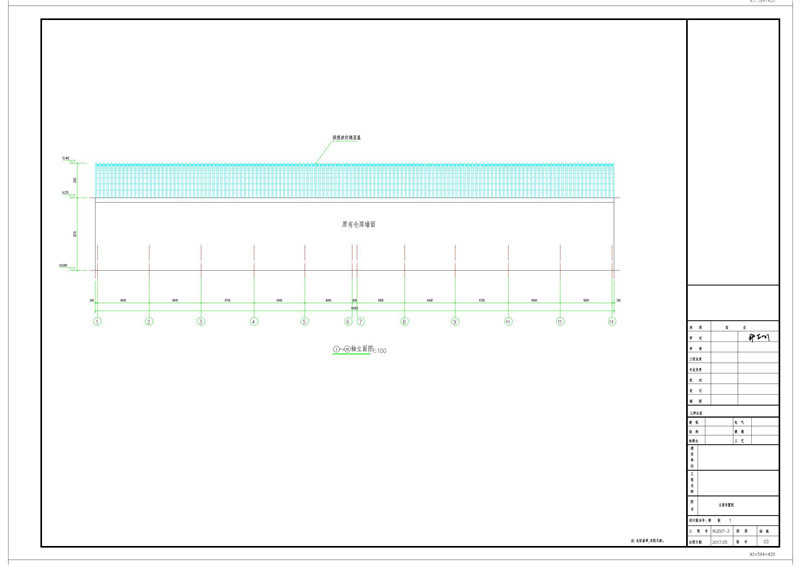

这是拱形波纹钢屋盖的剖视图和立视图，上面可以看出天沟上安装角钢和拱形屋顶的拱脚连接起来。

牛腿被焊接在墙上，用螺栓锁紧。

上面就是关于浙江丽水遂昌中心库安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
