浙江丽水庆元粮库仓间罩棚施工图纸与方案

仓间罩棚是为粮食等物资储存提供遮蔽与防水保护的钢结构建筑，采用波纹钢屋盖与钢架组合。本文介绍浙江丽水庆元粮库项目，跨度18.5米、总面积1795平方米的大型仓储罩棚设计方案。

项目基本情况

浙江丽水庆元粮库仓间罩棚工程参数：

• 施工地点：浙江丽水庆元
• 跨度：18.5米
• 长度：97米
• 总面积：1795平方米
• 拱高：3.5米
• 矢跨比：0.19
• 板材厚度：1.2mm
• 材料商：上海宝钢
• 施工工期：约6天

结构设计体系

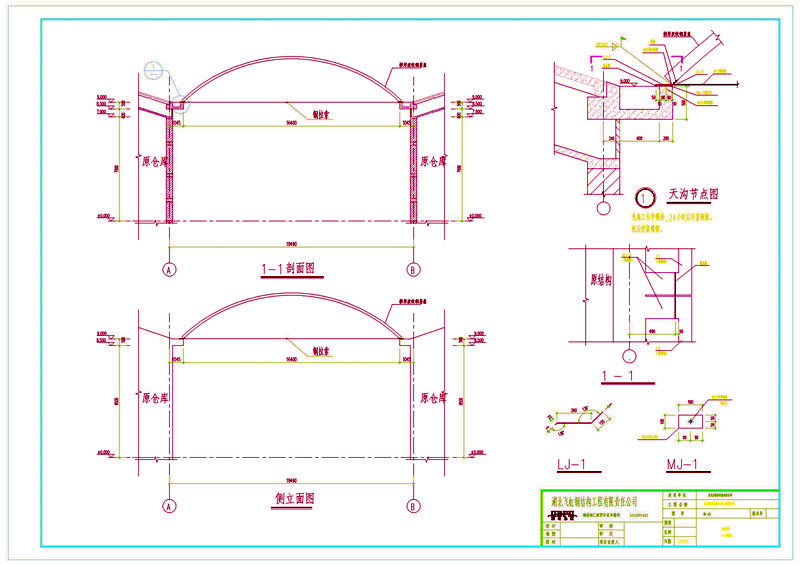

剖视与侧立视图

拱形屋顶采用钢拉绳加固方式，增强了结构的横向稳定性。钢拉索长度为16.4米，两边天沟长度各为1.045米。钢柱高度7.9米，为整体结构提供稳定支撑。

天沟与拱脚连接

两边天沟通过螺栓连接方式，将拱形屋顶的拱脚与泛水板紧固在一起。天沟内配置钢拉绳进一步加固，天沟内宽度为0.6米，满足排水需求。

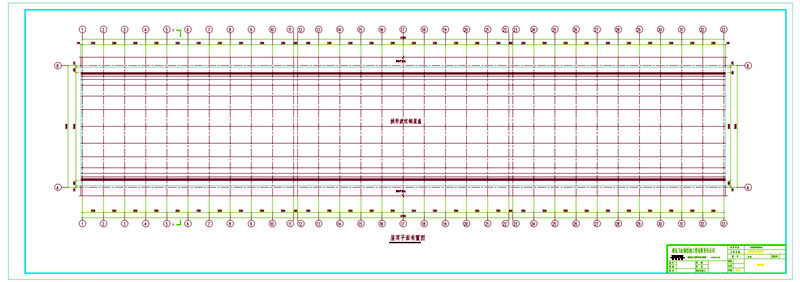

屋顶平面布置

屋顶平面尺寸为长97.2米、宽18.5米的长方形布局，便于粮食的堆放与通风。

施工技术规范

屋盖成型与安装

• 拱形波纹钢屋盖必须采用专业设备进行成型
• 施工须由具备资质的拱形波纹钢屋盖专业企业承担
• 小单元板在地面先每三块一组咬合成基本单元，再进行吊装

拱板固定与拼接

• 吊装就位后使用自攻螺钉将拱脚栓接于连接角钢
• 相邻单元用封边机进行紧密咬合
• 自攻螺钉规格：6.3×25，每块单元板每端不少于4颗

常见问题

为什么要在天沟处配置钢拉绳？

钢拉绳作为辅助加固系统，能有效增强罩棚对风荷载与积雪荷载的抵抗能力，特别是在大跨度设计中，拉索能明显提升结构刚性和安全系数。

拱脚连接为什么采用螺栓而不是焊接？

螺栓连接相对焊接更便于现场施工、拆卸与维修。同时螺栓连接避免焊接产生的应力集中，有利于结构的长期使用。

多少时间能完成如此大面积的罩棚安装？

该工程江苏杰达钢结构工程有限公司通常需要6天左右完成。关键因素包括地面准备、吊车调度、天气条件和施工队伍规模。

小结

庆元粮库仓间罩棚项目采用了现代化的钢结构设计，通过拱形屋盖、钢拉绳加固、天沟排水等多重技术手段，实现了大跨度、高可靠性的仓储空间。江苏杰达钢结构工程有限公司在粮食储备设施领域拥有丰富施工经验，能够确保工程质量与使用寿命。
