浙江绍兴粮食收储中心安装仓间罩棚图纸

拱形屋顶厂家 2023-03-27 13:37:16 图纸图集 899 ℃ 0 评论

今天带大家了解一下浙江绍兴粮食收储中心安装仓间罩棚图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于浙江绍兴。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是粮食收储中心制作仓间罩棚，跨度是15.5米，长度是82米，面积是：1271平方米，我们杰达钢构施工人员大约需要4天即可完成施工。

本次施工的跨度是15.5米，拱高为3.6米，矢跨比为0.23，使用的板材厚度为1.0mm，厂家为：上海宝钢。

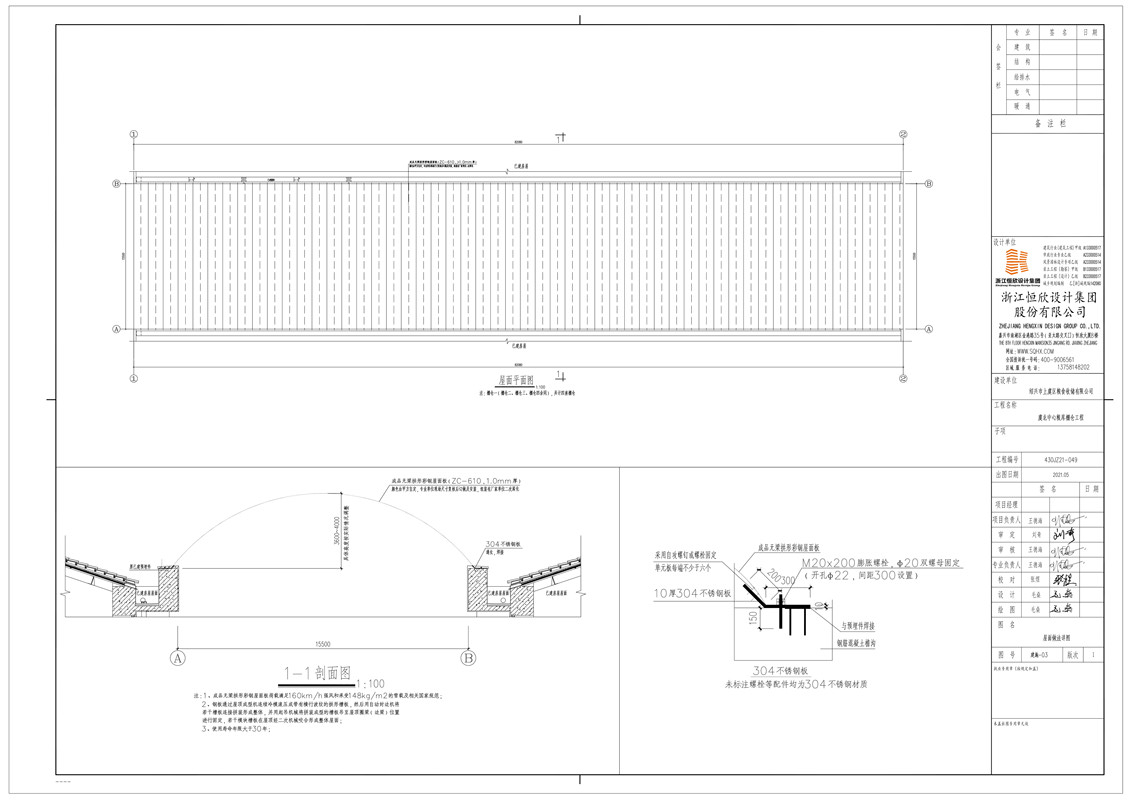

这是拱形屋顶的平面图，两边是天沟。

剖面图上可以看到拱高为3.6m-4m。拱脚的焊接处用的是304不锈钢。

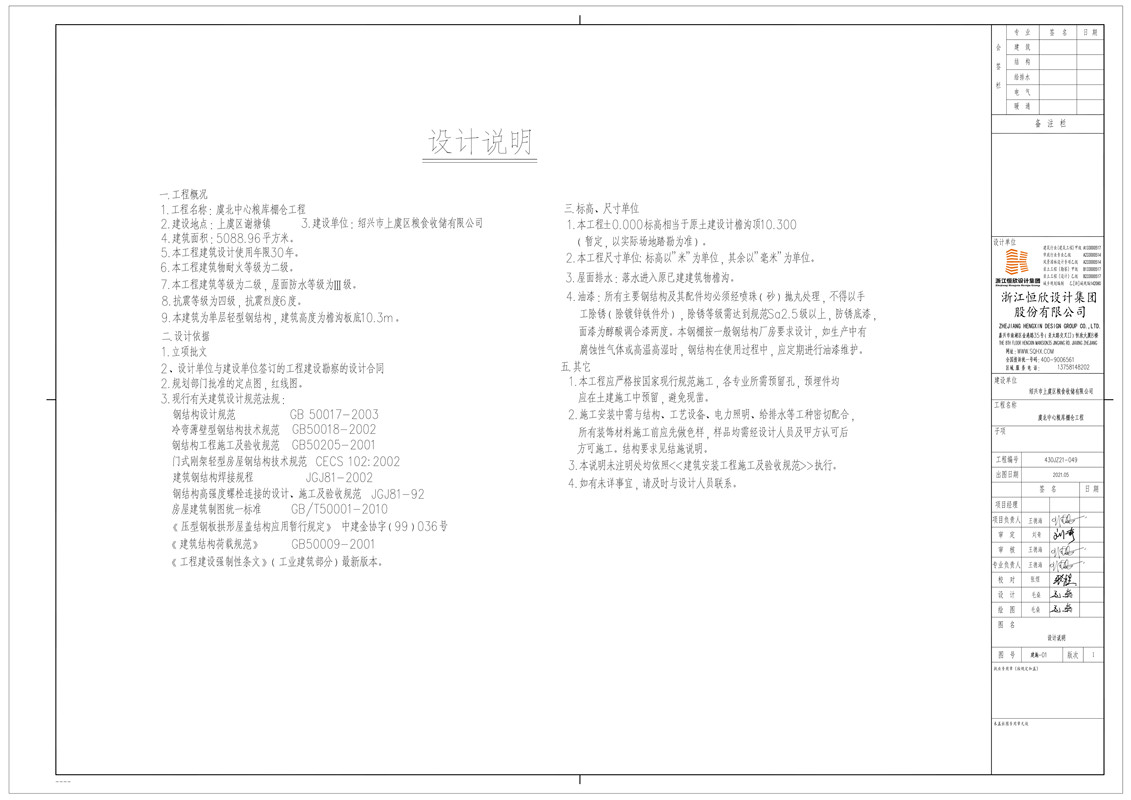

这是设计说明最明显的为标高、尺寸单位JGJ81-2002

1.本工程士0.000标高相当于原土建设计檐沟顶10.300 GB/T50001-2010 （暂定，以实际场地踏勘为准）。

2.本工程尺寸单位：标高以"米"为单位，其余以"毫米"为单位。GB50009-2001

3.屋面排水：落水进入原已建建筑物檐沟。

4.油漆：所有主要钢结构及其配件均必须经喷珠（砂）抛丸处理不得以手工除锈（除镀锌铁件外），除锈等级需达到规范Sa2.5级以上，防锈底漆面漆为醇酸调合漆两度。本钢棚按一般钢结构厂房要求设计、如生产中

5.其它腐蚀性气体或高温高湿时，钢结构在使用过程中，应定期进行油漆维护。本工程应严格按国家现行规范施工，各专业所需预留孔，预埋件均应在土建施工中预留，避免现凿。

6.施工安装中需与结构、工艺设备、电力照明、给排水等工种密切配合所有装饰材料施工前应先做色样样、样品均需经设计人员及甲方认可后方可施工。结构要求见结施说明。

7.本说明未注明处均依照<<建筑安装工程施工及验收规范>>执行。

8.如有未详事宜，请及时与设计人员联系。

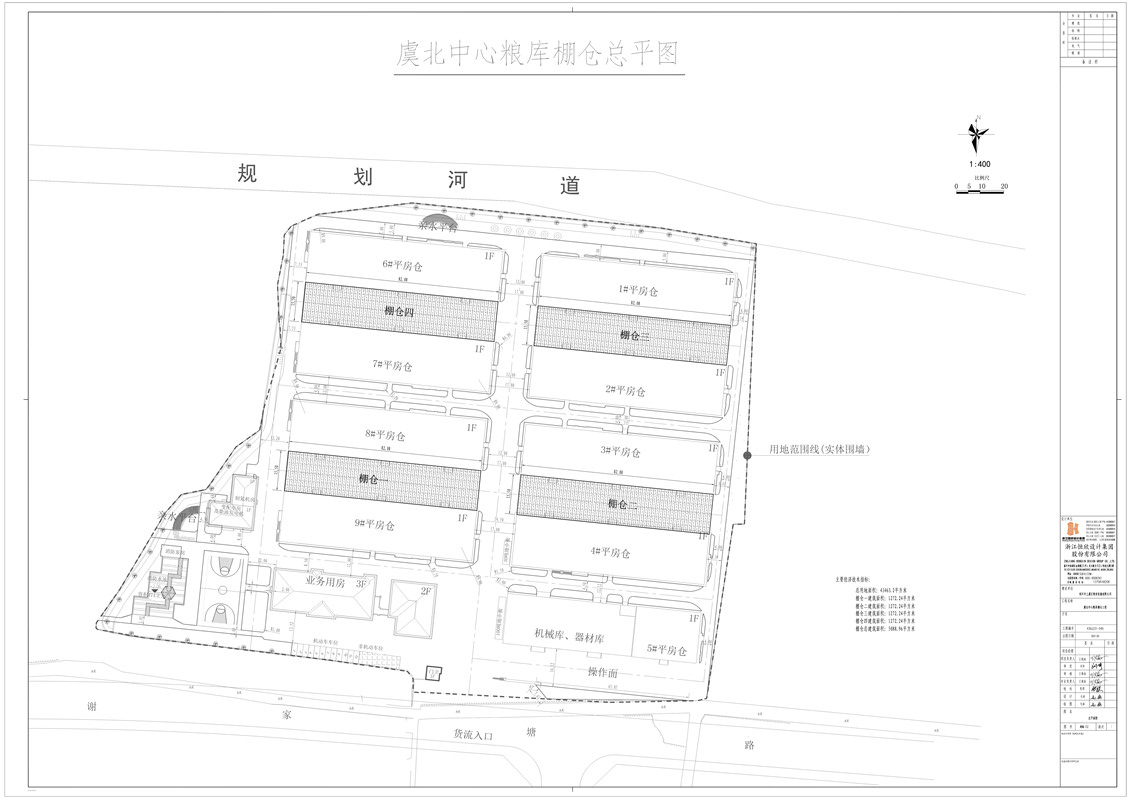

这就是全工程的鸟瞰图，这里就不多做介绍了。

上面就是关于浙江绍兴粮食收储中心安装仓间罩棚图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
