浙江舟山粮库安装仓间罩棚施工图

拱形屋顶厂家 2023-03-27 13:39:43 图纸图集 1022 ℃ 0 评论

今天带大家了解一下浙江舟山粮库安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于浙江舟山。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑是粮库安装拱形屋顶，跨度是16米，长度是60米，面积是：960平方米，我们杰达钢构施工人员大约需要3天即可完成施工。

本次施工的跨度是16米，本工程屋面采用V-240型金属拱型波纹屋顶，板厚1.0mm，矢跨比1:4.5,屋顶形式为敞开式。

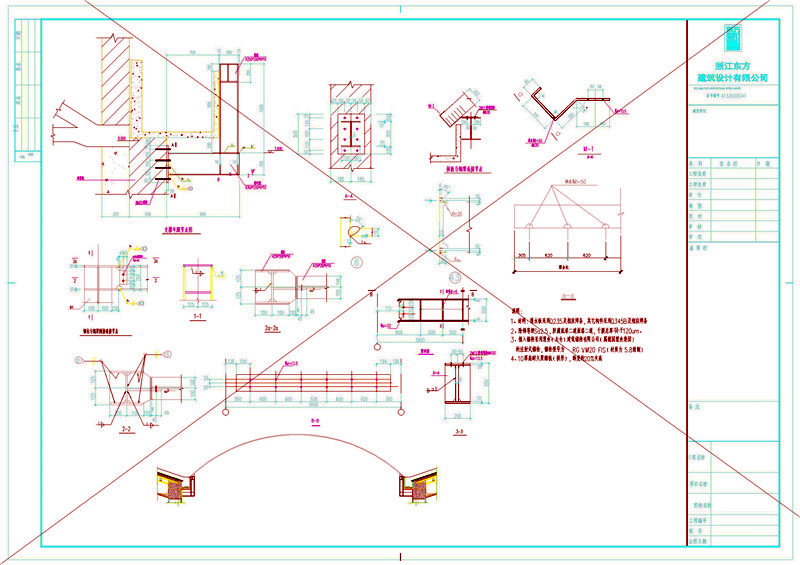

这是牛腿的细节图，钢牛腿焊接在原建筑的混凝土柱子上，

钢柱紧贴着原建筑，材料：排水板采用Q235及相应焊条，其它构件采用Q345B及相应焊条。

除锈等级Sa2.5，防腐底漆二道面漆二道，干膜总厚不小于120um。

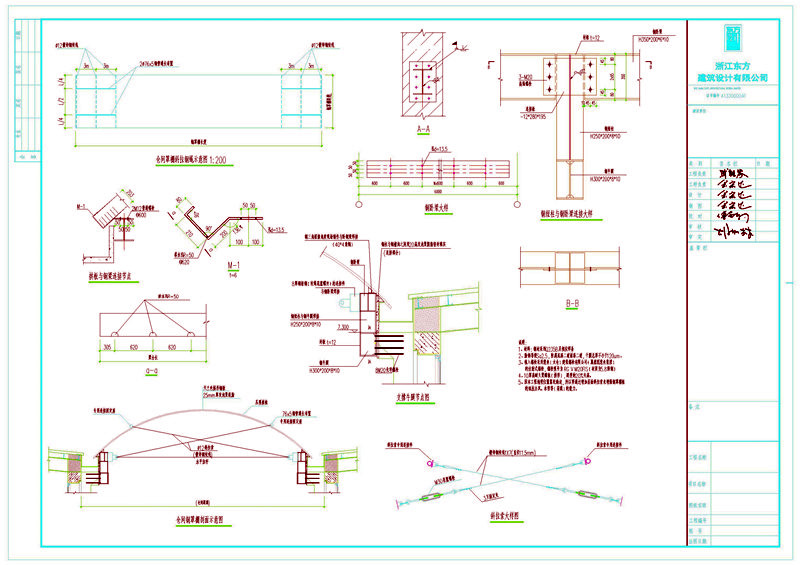

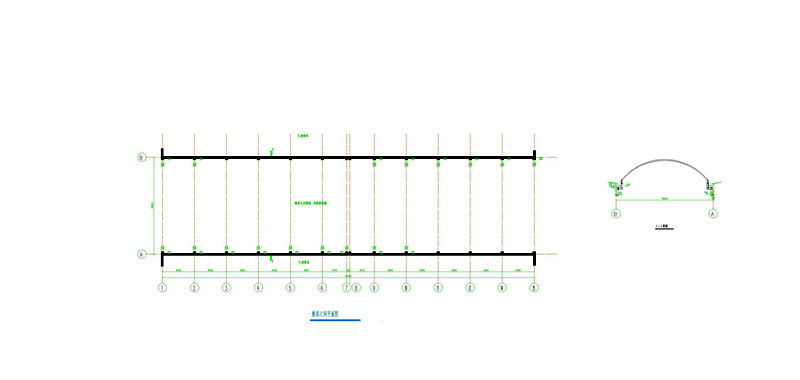

这是拱形屋顶的经典版的配套图，图上可以得到拱形屋顶的长宽以及跨度和拱高。

这是拱形屋顶钢屋板和钢卧梁焊接在一起，之间采用20高发泡聚胺脂密封填实。

下面采用8厚钢板钢（绞绳花篮螺丝）的连接件与钢卧梁焊接。

因本工程地理位置靠近海边，所以要通过增加屋面斜拉索来增强钢罩棚板的抵抗台风、冰雪等（荷载）的能力。

上面就是关于浙江舟山粮库安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
