重庆九龙坡粮库安装仓间罩棚施工图

拱形屋顶厂家 2023-03-27 14:00:02 图纸图集 1013 ℃ 0 评论

今天带大家了解一下重庆九龙坡粮库安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于重庆九龙坡。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

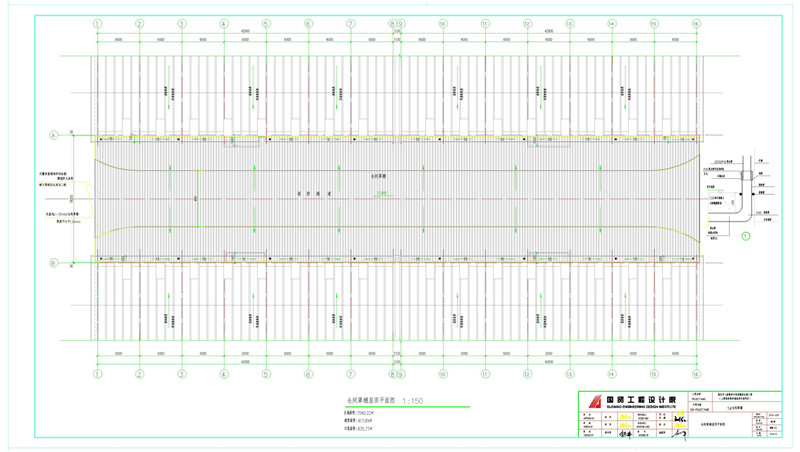

本次施工的建筑是粮库安装仓间罩棚，跨度是18米，长度是85米，面积是：1530平方米，我们杰达钢构施工人员大约需要5天即可完成施工。

本次施工的跨度是18米，拱高为3米，矢跨比为0.17，使用的板材厚度为1.0mm，厂家为：上海宝钢。

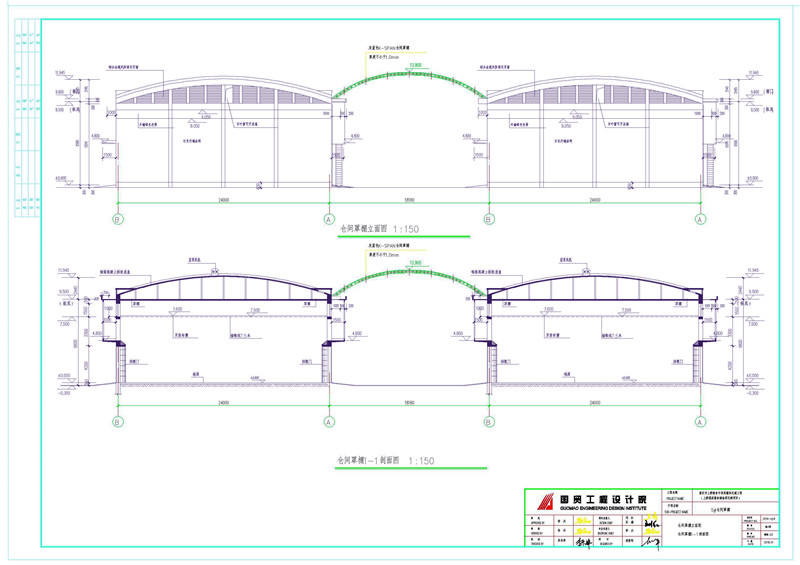

这是拱形屋顶的剖面图，灰蓝色K-SPAN仓间罩棚厚度不小于1.0mm。

两座仓库的宽度为24米，高度为12.8米。

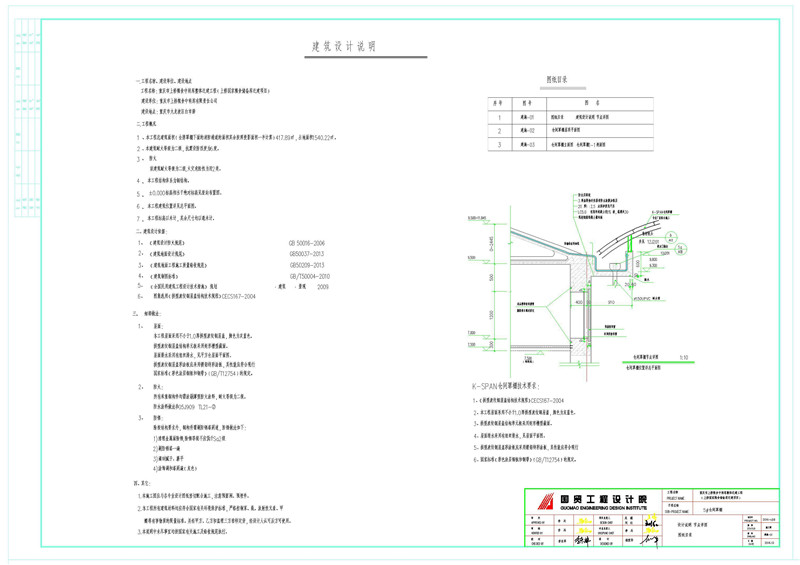

这是拱脚详细图，将拱形屋顶的拱脚和钢托板用螺栓打在一起，天沟之间设置落水管。

设置两层防水，厚高聚物改性沥青防水涂膜加强层，现浇钢筋混凝土檐沟板。

K-SPAN仓间罩棚技术要求:

1、《拱型波纹钢屋盖结构技术规程》CECS167-2004

2、本工程屋面采用不小于1.0厚拱型波纹钢屋盖,颜色为灰蓝色。

3、拱型波纹钢屋盖结构单元板采用矩形槽型截面。

4、屋面排水采用有组织排水,见屋面平面图。

5、拱型波纹钢屋盖彩涂板应采用镀铝锌彩涂板,其性能应符合现行

6、国家标准《彩色涂层钢板和钢带》(GB/T12754)的规定。

上面就是关于重庆九龙坡粮库安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
