江西丰城淘沙粮库安装仓间罩棚施工图

拱形屋顶厂家 2023-03-31 09:13:38 图纸图集 1103 ℃ 0 评论

今天带大家了解一下江西丰城淘沙粮库安装仓间罩棚施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江西丰城淘沙。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑，跨度是24米，长度是60米，面积是：1440平方米，我们杰达钢构施工人员大约需要5天即可完成施工。

本次施工的跨度是24米，拱高为4.8米，矢跨比为0.2，使用的板材厚度为1.2mm，厂家为：上海宝钢。

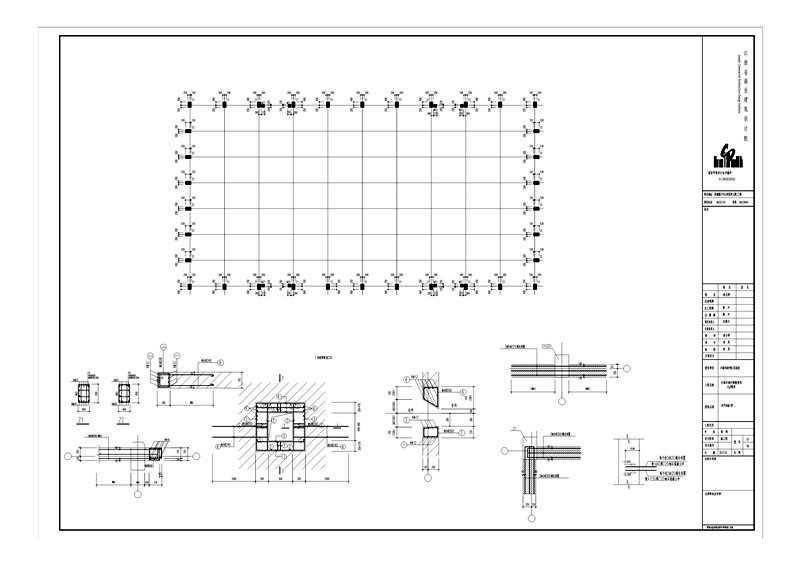

这是拱形屋顶的屋顶平面图，在屋顶上面可以看到每隔一部分就打一根立柱。

柱砼等级为C30，可以承受大部分的压力。

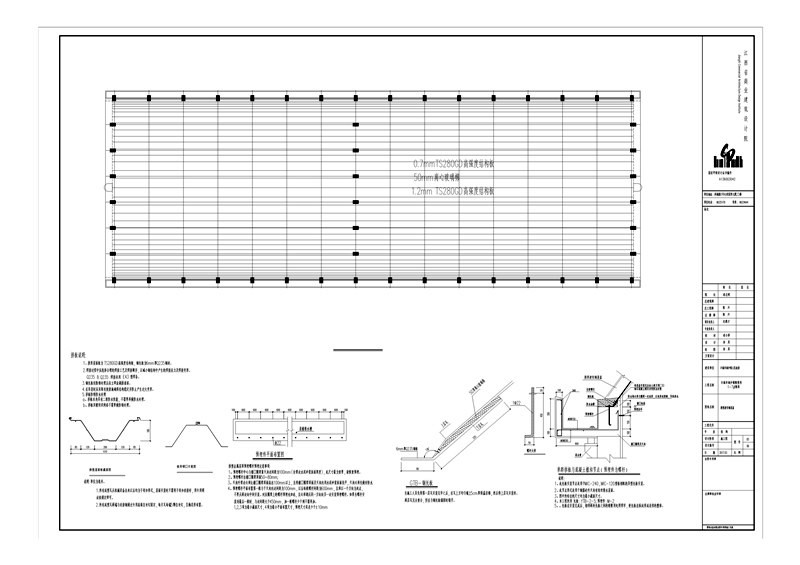

这是仓间罩棚的屋顶图，0.7mmTS280GD高强度结构板。

同时下面铺50mm离心玻璃棉。

1、拱形屋面板为 TS280GD高强度结构板,钢托板为6mm厚Q235钢材。

2、焊接过程中应选择合理的焊接工艺及焊接顺序,以减小钢结构中产生的焊接应力及焊接变形。Q235与Q235焊接采用E43型焊条。

3、钢托板经除锈处理后应立即涂刷沥清漆。

4、在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

5、彩板防绣防水处理

a、彩板本身具有二级防水性能,不需要再做防水处理。

b、彩板双镀锌双烤漆不需要做防锈处理。

这也是拱形屋顶的顶板平面图。

拱型金属屋顶预埋螺杆预埋注意事项:

1、预埋螺杆中心与檐口圈梁靠天沟边间距为100mm(含梁边水泥砂浆抹面厚度),此尺寸最为重要,请慎重预埋。

2、预埋螺杆出檐口圈梁顶面50~80mm;

3、天沟外梁边必须比檐口圈梁顶面高出100mm以上,且将檐口圈梁顶面及天沟内用水泥砂浆抹面找平,天沟必须先做好防水.

4、预埋螺杆平面布置第一根与于天沟内边间距为100mm,以后每根螺杆间距为600mm,且须以一个方向为起点,不要从两边向中间安装。对应圈梁上的螺杆预埋也如此,且必须都从同一方向向另一边安装预埋螺杆。如果当螺杆安

装到最后一根时,与边间距大于450mm,加一根螺杆少于则不需再加。1,2,3项为最小截面尺寸,4项为最小平面布置尺寸,预埋尺寸误差少于%%p10mm

上面就是关于江西丰城淘沙粮库安装仓间罩棚施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
