江西奉新粮食储备库拱形屋顶施工详解

现代粮食储备库采用钢结构拱形屋顶，结合保温隔热、防水排水等综合设计，为粮食储存提供稳定的温湿度环境。本文介绍江西奉新粮食储备库项目，跨度18米、总面积864平方米的拱形屋顶工程方案。

工程基本情况

江西奉新粮食储备库拱形屋顶工程数据：

• 施工地点：江西奉新
• 建筑用途：粮食储备库
• 跨度：18米
• 长度：48米
• 总面积：864平方米
• 拱高：3.6米
• 矢跨比：0.2
• 板材厚度：1.2mm
• 钢材来源：上海宝钢
• 施工周期：约3天

屋顶保温与覆盖设计

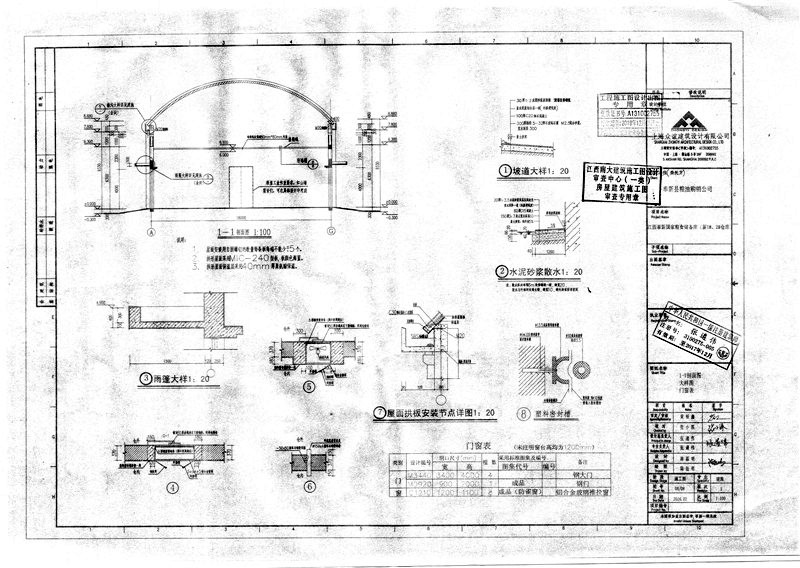

拱形屋顶剖面构造

拱形屋顶上端采用40毫米厚聚氨酯保温层，有效隔绝外界温度变化。拱形屋面采用MIC-240版型，颜色为深蓝色，既美观又能降低日晒升温。屋面安装的自攻螺钉每条板每段不得少于五个，确保固定牢固与防水效果。

屋顶平面与支撑柱布置

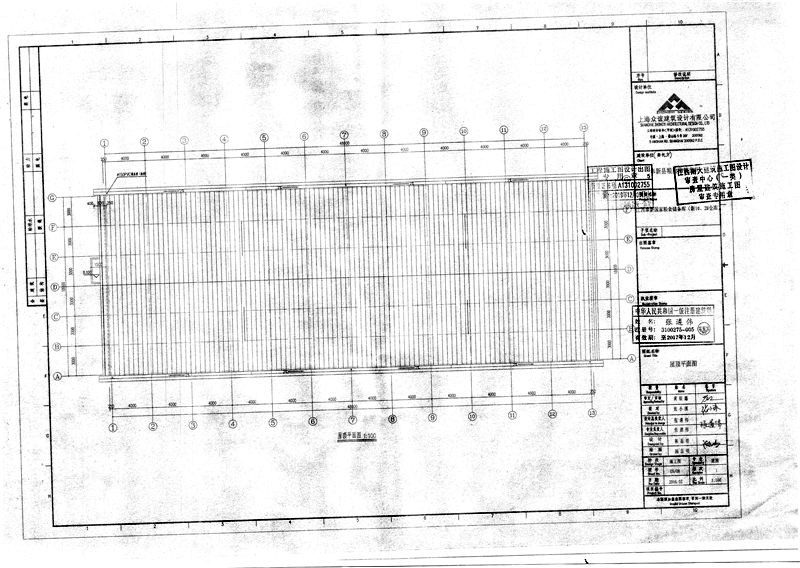

屋顶平面布置

屋顶平面尺寸为长48米×宽18米。在长度方向每隔4米打一根立柱，在宽度方向每隔3米打一根立柱，形成均匀的支撑网格。这种布置确保了屋面的均衡受力与结构刚性。

天沟与屋顶接头构造

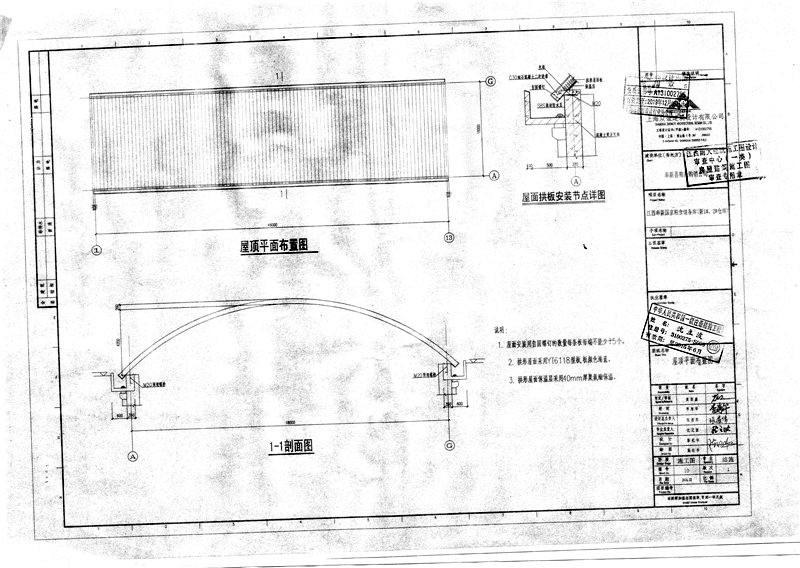

屋顶剖视与天沟细节

屋顶剖视图展示了天沟与拱形屋顶顶板的细节构造。拱形屋顶上方采用保温棉（聚氨酯），提供隔热与防冷凝效果。天沟内部涂覆SBS卷材防水层，确保排水不渗漏。

屋板与托板的固定

• 拱形屋顶板与托板用自攻螺钉打在一起
• 每条板每段螺钉不少于5个，确保密实固定
• 自攻螺钉规格与扭矩经过设计验证

防水与二次浇灌

• SBS卷材防水层铺装于天沟内部
• 采用C30细石混凝土二次浇灌，形成整体防水层
• 混凝土厚度与配筋根据荷载要求设计

材料与施工工艺

屋面覆盖系统

• 波纹钢屋盖：MIC-240型，深蓝色彩涂板
• 板厚：1.2毫米
• 保温层：40毫米聚氨酯泡沫
• 防水层：SBS卷材

天沟与排水构造

• 天沟形状：半圆形或矩形槽形
• 防水处理：SBS卷材+C30混凝土
• 排水坡度：≥1%，确保雨水有序流向
• 排水管接口：预留完整的连接部位

常见问题

MIC-240版型与其他波纹版型有什么区别？

MIC-240的波纹高度与间距设计可提供更好的跨度效率，相比其他版型，240型在中等跨度应用中表现出更优的刚度。同时深蓝色涂层降低了夏季温升，有利于粮食储存。

为什么用聚氨酯而不是玻璃棉保温？

聚氨酯的保温性能（导热系数）优于玻璃棉，40毫米聚氨酯的隔热效果相当于50-60毫米玻璃棉。同时聚氨酯具有防水性，既能隔热又能防潮，对粮仓环境更有利。

天沟内为什么要做SBS卷材防水？

SBS卷材具有延伸性强、抗裂性好的特点，能适应温度变化导致的混凝土膨胀收缩。双层防护（卷材+混凝土）确保了天沟的长期防水可靠性，防止渗漏损坏内部设施。

小结

江西奉新粮食储备库拱形屋顶项目采用了科学的保温隔热、防水排水与结构布置方案。江苏杰达钢结构工程有限公司在该项目中选用MIC-240深蓝色屋面、40毫米聚氨酯保温、SBS防水+混凝土防护等多重措施，为粮食储备提供了稳定的温湿度环境与可靠的防水保障。项目总面积864平方米，约3天完成，体现了现代化粮仓设计的精细化与高效化。
