江西吉安散装粮库安装拱形屋顶施工图

拱形屋顶厂家 2023-03-31 10:44:38 图纸图集 689 ℃ 0 评论

今天带大家了解一下江西吉安散装粮库安装拱形屋顶施工图纸,下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江西吉安。

本份图纸下部结构是钢结构,上部结构采用了金属薄壁结构。

本次施工的建筑,跨度是24米,长度是108米,面积是:2592平方米,我们杰达钢构施工人员大约需要8天即可完成施工。

本次施工的跨度是24米,拱高为4.8米,矢跨比为0.2,使用的板材厚度为1.2mm,厂家为:上海宝钢。

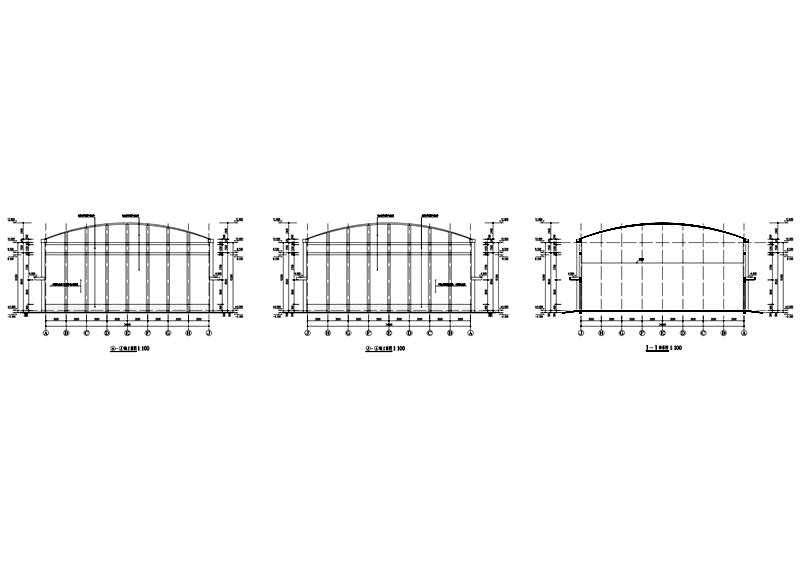

这是两个轴立面图和一张剖面图,外墙采用乳白色丙烯酸外墙涂料和浅棕色丙烯酸外墙涂料。

外墙分格缝宽0.5深,内刷粉红色漆。高度还设置堆粮线。

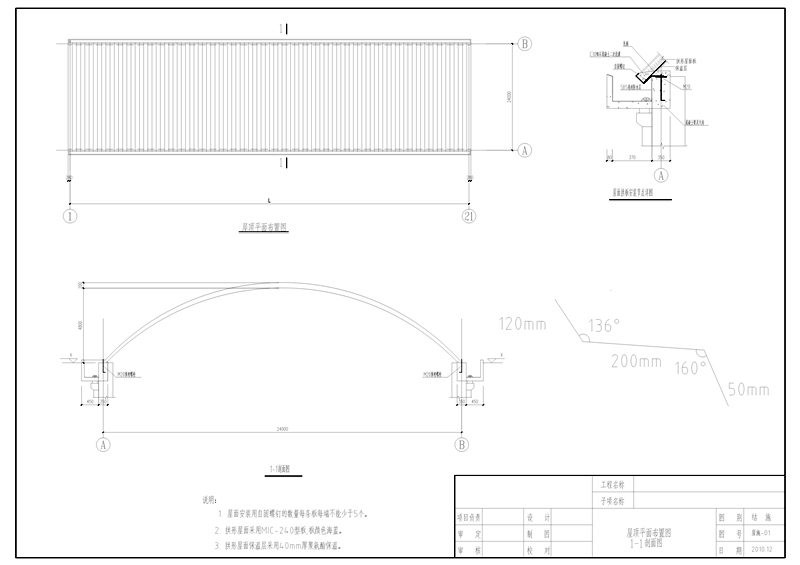

这是屋顶平面布置图,和剖面图。

说明:

1. 屋面安装用自固螺钉的数量每条板每端不能少于5个。

2. 拱形屋面采用MIC-240型板,板颜色海蓝。

3. 拱形屋面保温层采用40mm厚聚氨酯保温。

说明:

1.拱型屋面使用上海宝钢或江苏台湾尚兴材质钢带

2.材料:钢材:Q235B;焊条E43XX型.

3.本图安装节点只适用于MIC-240型板相配套的托板安装.

4.托板成型后,经除锈涂刷防锈底漆两道.

5.托板制作建议使用材料:120X200X50热轧板.

6.托板在安装前,应将将檐口圈梁顶面及天沟内用水泥砂浆抹面找平,以保证托板的安装质量.

7.托板在安装完成后,相邻两块托板之间的缝隙用电焊焊牢,使托板在纵向形成连续的整体.

8.基础混凝土强度等级: C30 ;

9.钢筋种类: HPB235(%%130), HRB335(%%131),

10. 钢筋保护层厚度:梁:25mm;柱:30mm.

上面就是关于江西吉安散装粮库安装拱形屋顶施工图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
