今天带大家了解一下江西抚州太和安装仓间罩棚施工图纸,下面就由杰达钢构技术员胡子豪为大家讲解一下。
本份图纸施工地点位于江西抚州太和。
本份图纸下部结构是钢结构,上部结构采用了金属薄壁结构。
本次施工的建筑,跨度是21米,长度是25米,面积是:525平方米,我们杰达钢构施工人员大约需要2天即可完成施工。
本次施工的跨度是21米,拱高为3.4米,矢跨比为0.16,使用的板材厚度为1.0mm,厂家为:上海宝钢。

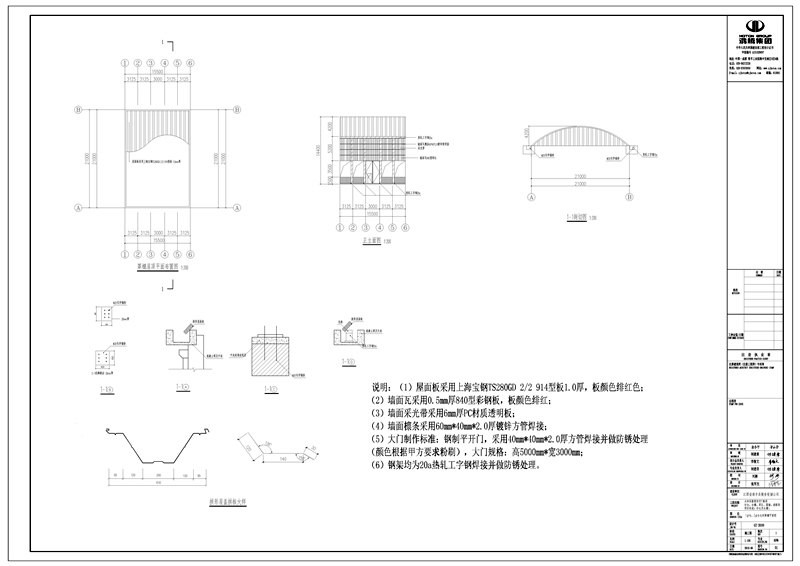

这是拱形屋顶的剖切图,化学锚栓,热轧工字钢。
墙面设置采光带,墙面瓦檩条60*40*2.0镀锌管焊接,墙面瓦840型绯红。
这是拱形屋顶的拱形屋顶面板打在天沟里面。
说明:(1)屋面板采用上海宝钢TS280GD 2/2 914型板1.0厚,板颜色绯红色;
(2)墙面瓦采用0.5mm厚840型彩钢板,板颜色绯红;
(3)墙面采光带采用6mm厚PC材质透明板;
(4)墙面檩条采用60mm*40mm*2.0厚镀锌方管焊接;
(5)大门制作标准:钢制平开门,采用40mm*40mm*2.0厚方管焊接并做防锈处理(颜色根据甲方要求粉刷),大门规格:高5000mm*宽3000mm;
(6)钢架均为20a热轧工字钢焊接并做防锈处理。

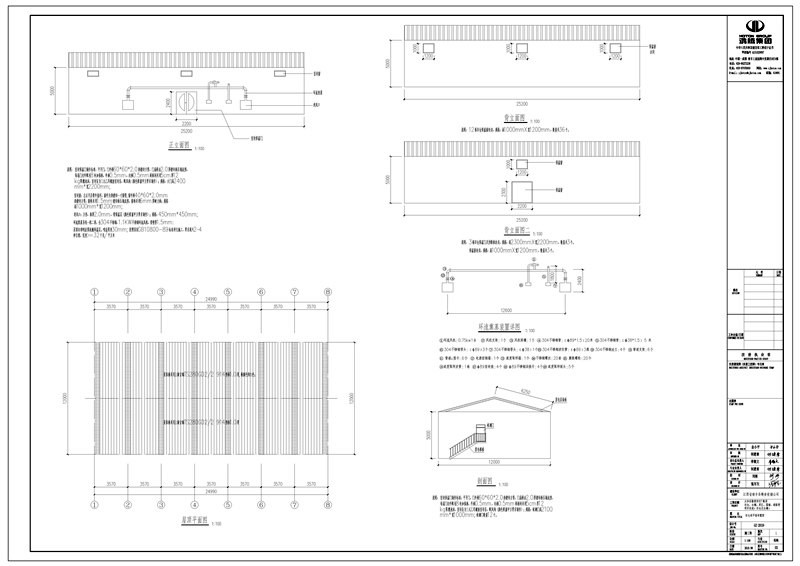

说明:
密封保温门制作标准:平开门,门外框60*60*2.0热镀锌方管,门扇框由2.0厚镀锌板压制成型,每扇门内外配有8块加强板,外板0.5mm,内板0.5mm两板间采用5cm厚12kg阻燃泡沫,密封条为三元乙丙橡胶密封条,配风钩(颜色根据甲方要求制作);规格:大门高2400mm*宽2200mm;密封窗:左右开启带外摇杆,窗杆为热镀锌一寸圆管,窗外框40*60*2.0mm
热镀锌方管,窗框采用1.5mm镀锌板压制成型,窗板采用6mm厚耐力板;规格高1000mm*宽1200mm;
进风口:方形,板厚2.0mm,带保温层(颜色根据甲方要求制作);规格:450mm*450mm;
环流熏蒸系统一机二道,全304不锈钢,1.1KW不锈钢环流风机,管壁厚1.5mm:屋顶内部喷涂聚氨酯保温层。喷涂厚度30mm;按照国家GB10800-89标准进行施工,要求离火2—4秒自熄,密度>=32千克/平方米

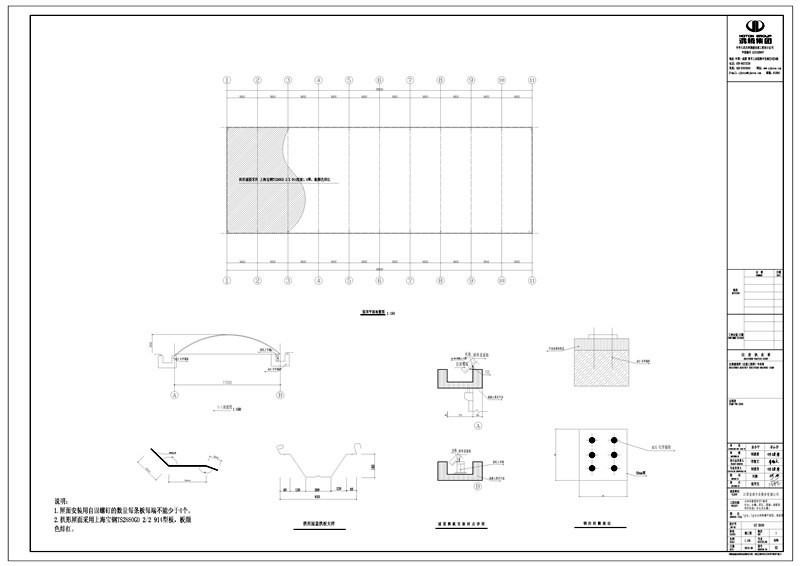

说明:
1.屋面安装用自固螺钉的数量每条板每端不能少于4个。
2.拱形屋面采用上海宝钢TS2880GD 2/2 914型板,板颜色绯红。
上面就是关于江西抚州太和安装仓间罩棚施工图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
