今天带大家了解一下江西萍乡粮库安装拱形波纹钢屋盖施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江西萍乡。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑，跨度是21米，长度是65.2米，面积是：1370平方米，我们杰达钢构施工人员大约需要5天即可完成施工。

本次施工的跨度是21米，拱高为4.2米，矢跨比为0.2，使用的板材厚度为1.2mm，厂家为：上海宝钢。

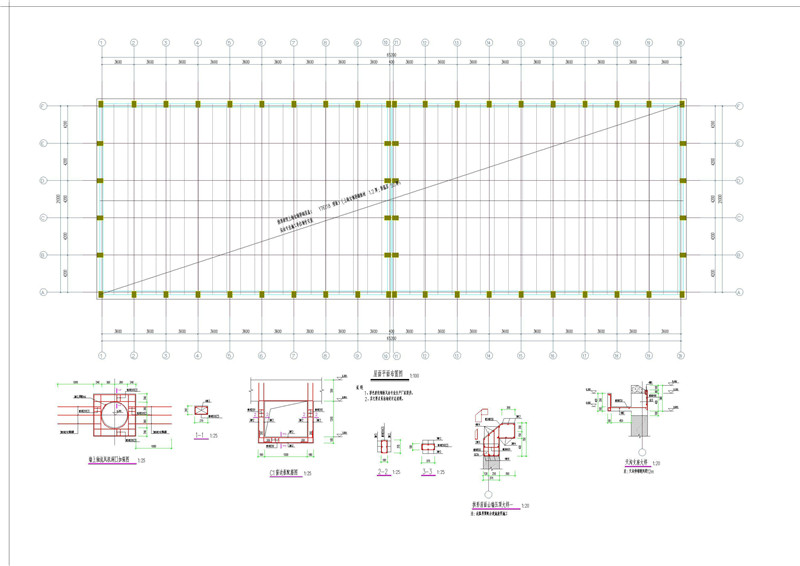

这是拱形波纹上海宝钢彩钢屋盖（YT6118型板）上海宝钢彩钢板材1.2厚。

保温层50mm厚，应由专业施工单位制作安装，彩色波纹钢板瓦由专业生产厂家提供。

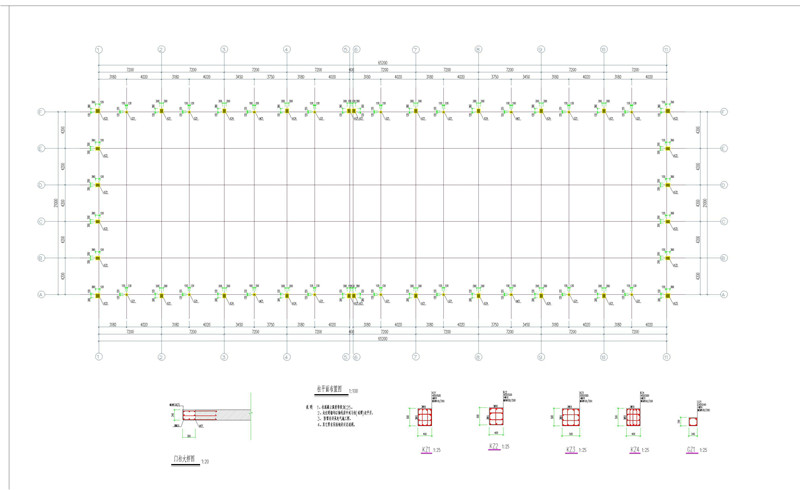

这是柱平面布置图，柱混凝土强度等级为C25。未注明墙均以轴线居中或与柱(或梁)边平齐。

防雷柱详见电气施工图。其它要求见结构设计总说明。

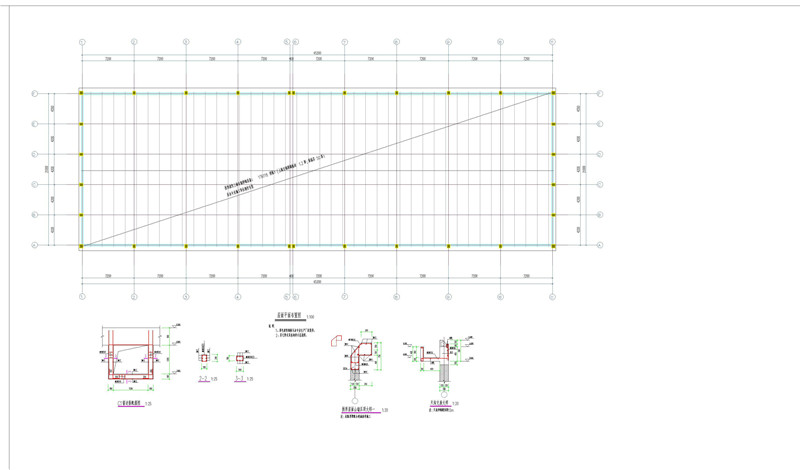

天沟内处，天沟内的尺寸是450×300。

所有外露铁件均需除锈后红丹打底，油防锈漆二度。

上面就是关于江西萍乡粮库安装拱形波纹钢屋盖施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
