江西上饶戈阳粮库拱形屋顶施工规范与预埋件安装

江西上饶戈阳粮库是采用钢结构与金属薄壁结构相结合的大跨度拱形屋顶建筑。本项目由江苏杰达钢结构工程有限公司承建，建筑跨度24米、长度60米、总面积1440平方米。拱形屋顶设计中预埋件、托板和屋面板的配合安装，体现了精密的工程设计。

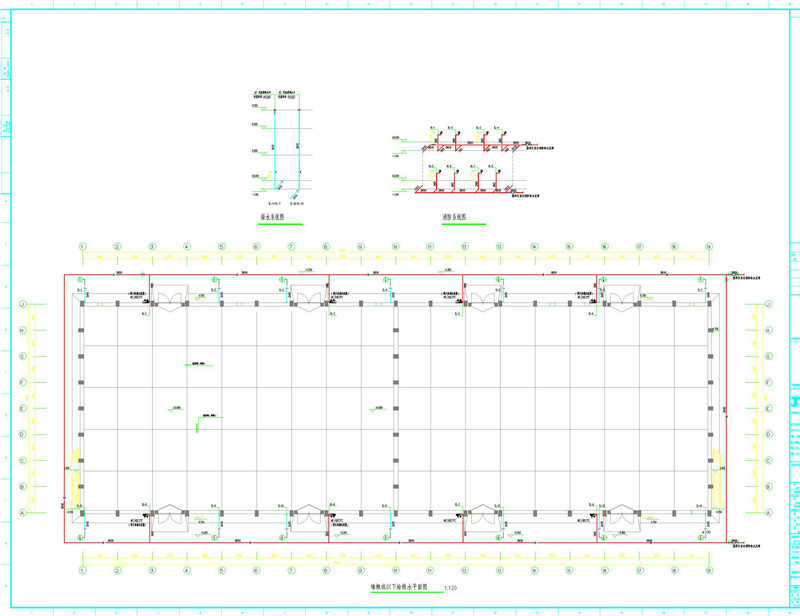

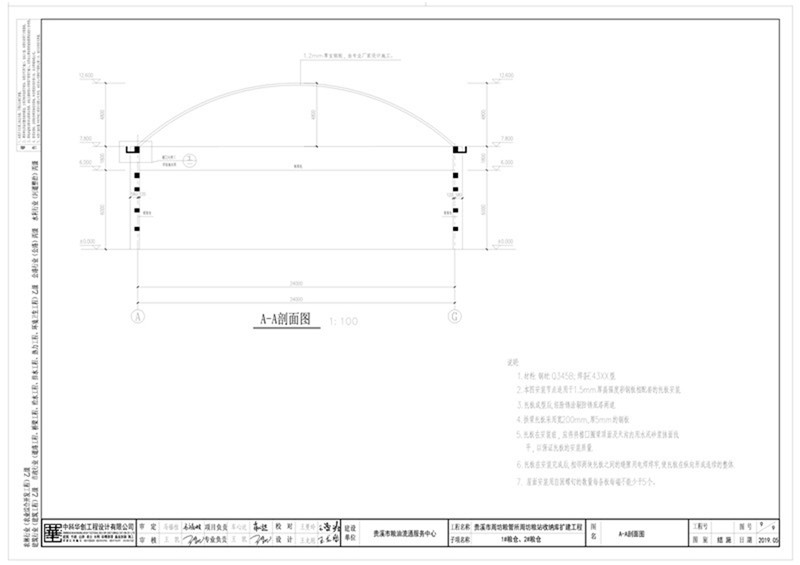

项目规模与结构参数

江西上饶戈阳粮库拱形屋顶项目的主要技术参数如下：

• 建筑跨度：24米
• 建筑长度：60米
• 建筑面积：1440平方米
• 拱高：4.8米
• 矢跨比：0.2
• 屋面板厚：1.3毫米
• 板材厂家：上海宝钢
• 屋顶颜色：蓝色

托板焊接与屋顶打钉工艺

托板按照135度角度焊接在预埋件上面，形成了稳定的屋顶支撑结构。屋面板安装采用钻尾钉固定，每张单元板配有5个钻尾钉，确保了屋面系统的整体性和稳定性。

钢托板设计与规格

钢托板是连接基础和屋面板的关键构件。钢托板的具体规格如下：

• 下边宽：80毫米
• 上面宽：120毫米
• 长度：3000毫米
• 厚度：5毫米
• 焊接角度：135度
• 安装位置：预埋件上方

托板的梯形设计（下80毫米、上120毫米）便于屋面板的承载和固定。3000毫米的标准长度便于现场安装，5毫米的厚度在保证强度的同时降低了材料成本。

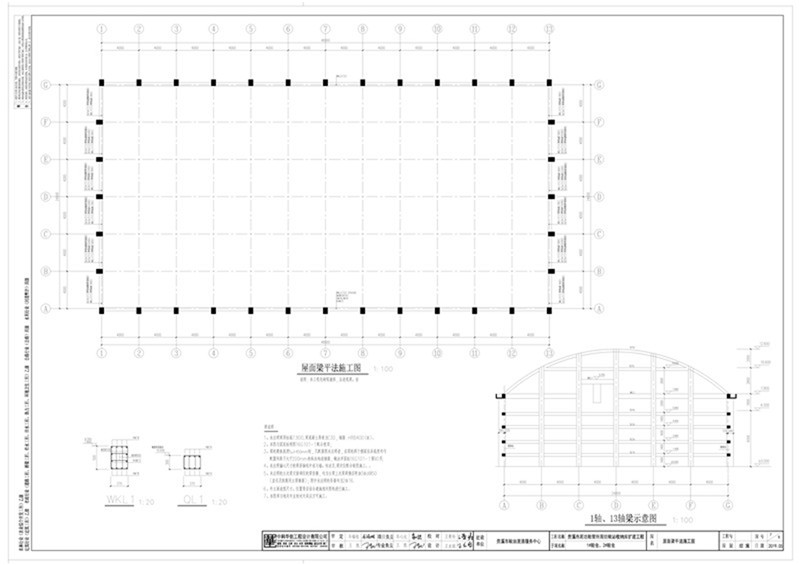

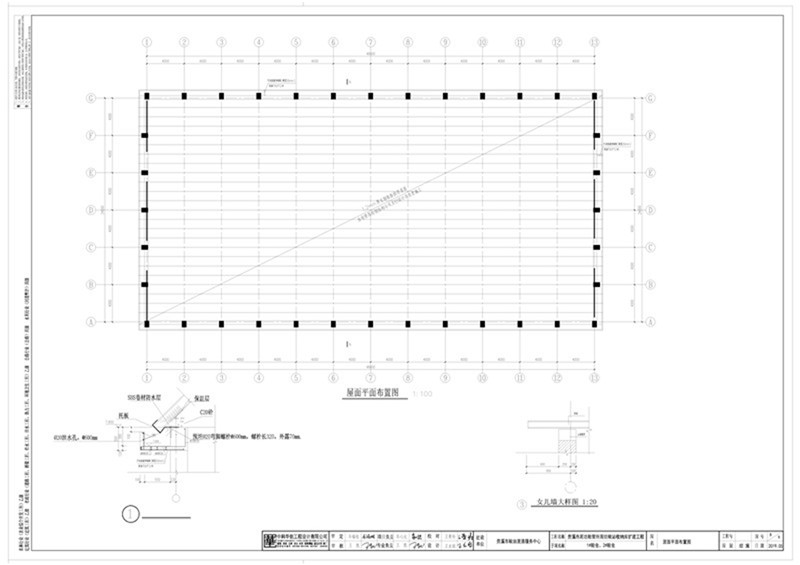

预埋件与基础连接

预埋件是建筑基础与上层结构的连接枢纽。天沟上边采用M24大的预埋螺栓，间距为60厘米，确保了托板与基础混凝土的牢固连接。

预埋螺栓规格

• 螺栓型号：M24
• 螺栓间距：60厘米
• 安装位置：天沟上方

屋面板系统与性能指标

屋面板系统采用上海宝钢优质彩钢板，蓝色外观适合粮库的现代风格。屋面板的性能指标如下：

• 板厚：1.3毫米
• 强度：不小于295MPa
• 颜色：蓝色
• 厂家：上海宝钢
• 固定方式：钻尾钉，每张单元板5个

常见问题

为什么托板要采用135度角度焊接？

135度的焊接角度能够有效地将屋顶荷载分散到基础预埋件上，同时为屋面板的安装提供了合理的支撑面。这个角度的设计经过了结构计算验证，能够承载24米跨度下的全部荷载。

M24预埋螺栓的60厘米间距如何确定？

60厘米的间距是根据屋面板宽度和荷载分布进行精确计算的结果。这个间距既能确保托板与基础的牢固连接，又能实现材料和成本的优化。

1.3毫米的屋面板厚度与1.2毫米相比有何优势？

1.3毫米的屋面板提供了更高的强度等级（不小于295MPa），相比1.2毫米板材提供了更好的刚度和耐久性，特别是在24米大跨度应用中，能够更好地防止屋面板在长期使用中的变形。

小结

江西上饶戈阳粮库拱形屋顶项目充分展示了精密化的钢结构设计与施工能力。从M24预埋螺栓的精确间距、135度托板焊接角度的科学设计，到1.3毫米屋面板的高强度选择，每一个细节都经过了专业的结构计算。江苏杰达钢结构工程有限公司在大跨度拱形屋顶的设计与施工上拥有深厚的技术积累，为客户提供了安全、可靠、经济的工程方案。
