江西宜春高安粮库拱形屋顶设计图纸

拱形屋顶厂家 2023-03-31 13:58:19 图纸图集 1155 ℃ 0 评论

今天带大家了解一下江西宜春高安粮库安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江西宜春高安

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑，跨度是24米，长度是54米，面积是：1296平方米，我们杰达钢构施工人员大约需要4天即可完成施工。

本次施工的跨度是24米，拱高为4.8米，矢跨比为0.2，使用的板材厚度为1.2mm，厂家为：上海宝钢。

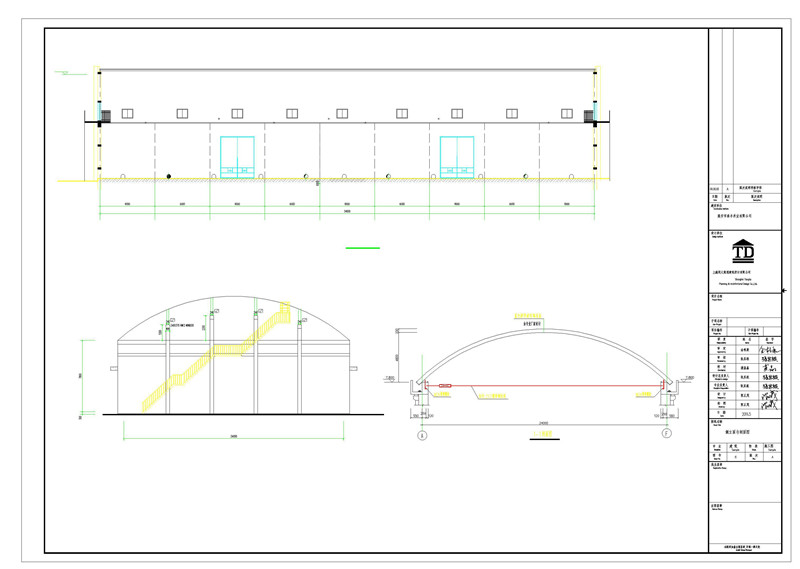

这是拱形屋顶的立面图，每隔6米打一根立柱用来支撑拱形屋顶的屋盖。

总长度为54米，这是一座用来储存粮食的仓库。

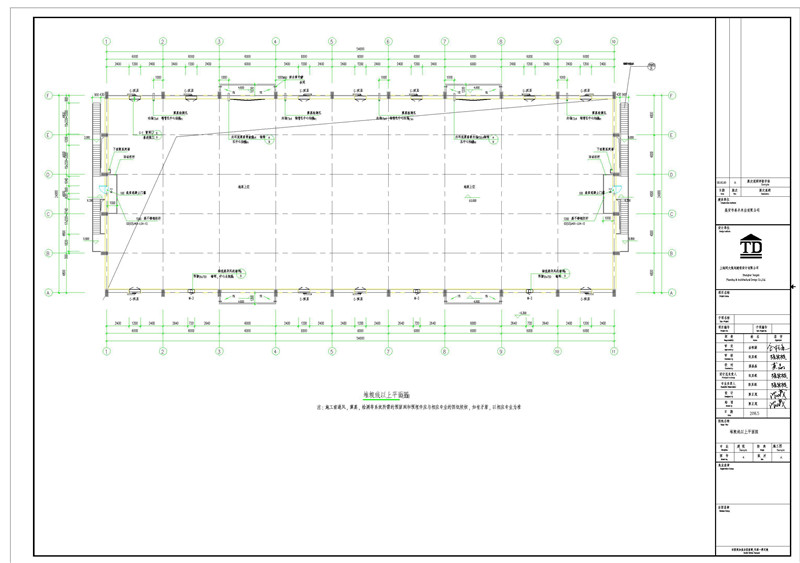

这是堆粮线以上平面图，就是在粮仓的上面才能看到的东西。

施工前通风，熏蒸，检测等系统所需的预留洞和预埋件应与相应专业的图纸校核，如有矛盾，以相应专业为准。

这是拱形屋顶的山墙端，侧边有一个楼梯。

中间有M24预埋螺栓，2X7镀锌钢绞线。拱形屋顶的板颜色为蓝色。

上面就是关于江西宜春高安粮库安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
