江西余江粮食储备库安装拱形屋顶和仓间罩棚设计图

拱形屋顶厂家 2023-04-03 15:56:04 图纸图集 1056 ℃ 0 评论

今天带大家了解一下江西余江粮食储备库安装拱形屋顶和仓间罩棚设计图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于江西余江。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑粮食储备库，拱形屋顶的跨度为24米，仓间罩棚的跨度为18米，长度是57.5米，拱形屋顶的面积是：1380平方米，仓间罩棚的面积是：1035平方米。我们杰达钢构施工人员大约需要8天即可完成施工。

拱形屋顶的跨度为24米，仓间罩棚的跨度为18米，拱高为4.8米，矢跨比为0.2和0.26，使用的板材厚度为1.5和1.2mm，厂家为：上海宝钢。

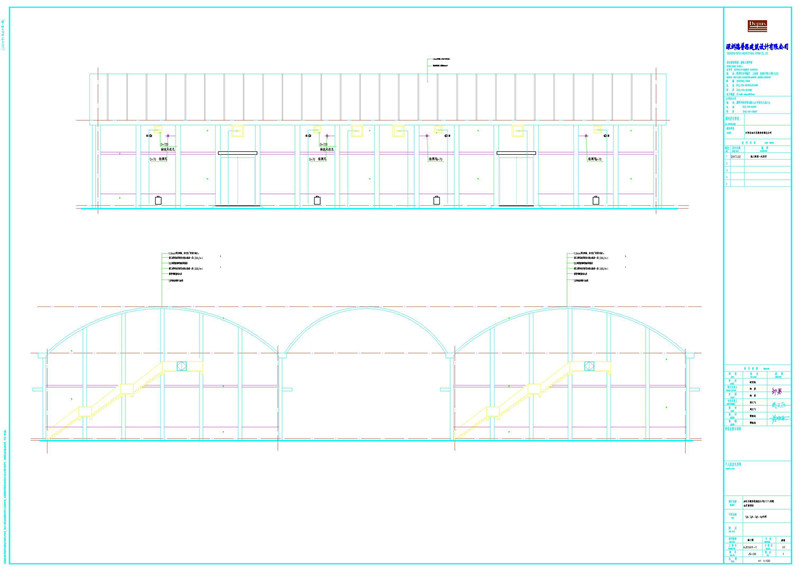

这是江西余江的某粮库安装拱形屋顶和仓间罩棚的设计图，在图上我们可以看到这是拱形屋顶的跨度比仓间罩棚的大。

拱形屋顶的屋顶要求为1.5mm厚宝钢板，由专业厂家设计施工，下面聚乙烯丙纶双面复合防水卷材一层（300/m），50厚聚氨酯硬泡体保温层，聚乙烯丙纶双面复合防水卷材一层（300/m），沥青玛蹄脂结合层，5厚钢结构防火涂料。

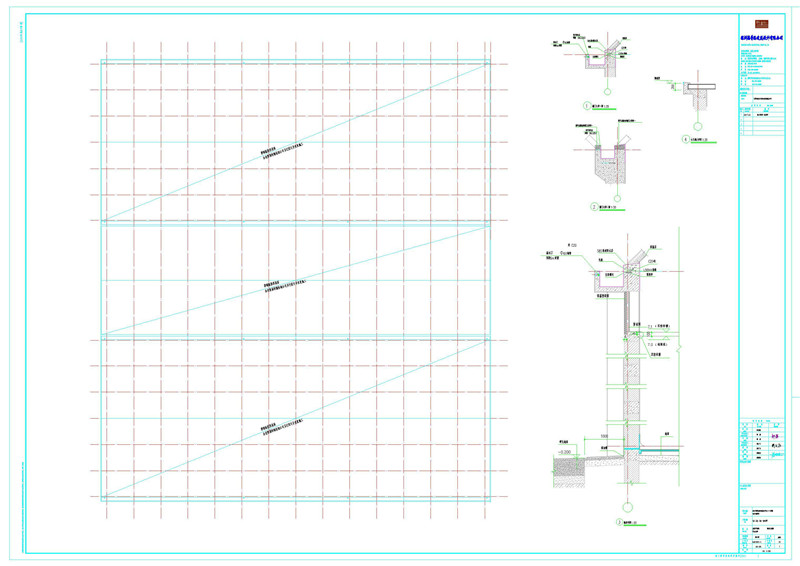

这是屋顶布置图和天沟放大图，首先拱形屋顶需要由有资质的钢结构公司另行设计并负责施工，其次天沟内的拱脚和角钢用自固螺丝打在一起。

下面设置预埋件，浇灌C20砼。天沟边设置钢管排水。

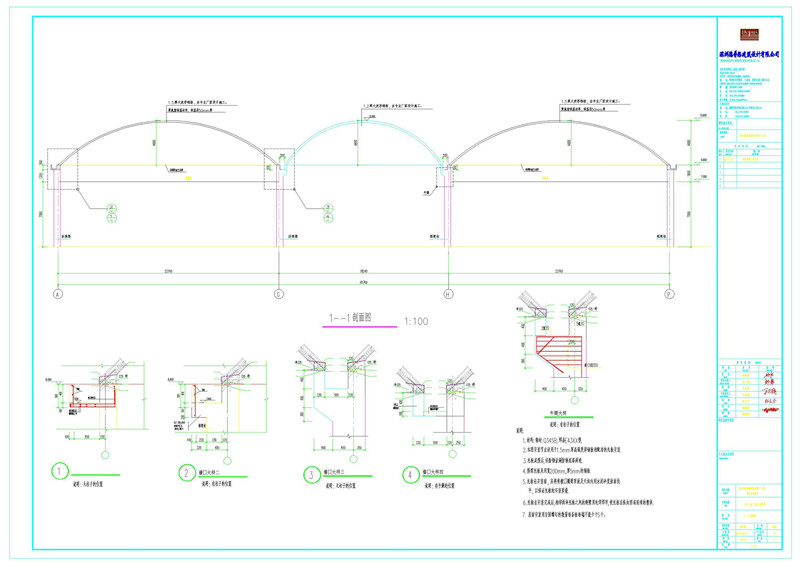

这是拱形屋顶和仓间罩棚的剖面图，以下为说明：

1.材料:钢材:Q345B;焊条E43XX型.

2.本图安装节点适用于1.5mm厚高强度彩钢板相配套的托板安装.

3.托板成型后,经除锈涂刷防锈底漆两道.

4.拱梁托板采用宽200mm,厚5mm的钢板

5.托板在安装前,应将将檐口圈梁顶面及天沟内用水泥砂浆抹面找

平,以保证托板的安装质量.

6.托板在安装完成后,相邻两块托板之间的缝隙用电焊焊牢,使托板在纵向形成连续的整体.

7. 屋面安装用自固螺钉的数量每条板每端不能少于5个。

上面就是关于江西余江粮食储备库安装拱形屋顶和仓间罩棚设计图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
