江西九江18.24米拱形屋顶施工设计与预埋件规范

江西九江18.24米拱形屋顶厂房是采用砖混结构与金属薄壁结构相结合的建筑。本项目由江苏杰达钢结构工程有限公司承建，建筑跨度18.24米、拱高3.6米，采用上海宝钢1.0毫米彩钢板。精心设计的预埋螺栓和钢托板安装系统，确保了建筑的结构安全和长期稳定。

项目规模与结构参数

江西九江拱形屋顶项目的主要技术参数如下：

• 建筑类型：厂房
• 下部结构：砖混
• 上部结构：金属薄壁结构
• 跨度：18.24米
• 拱高：3.6米
• 矢跨比：0.2
• 屋面板厚：1.0毫米
• 板材厂家：上海宝钢

预埋螺栓与拉杆安装系统

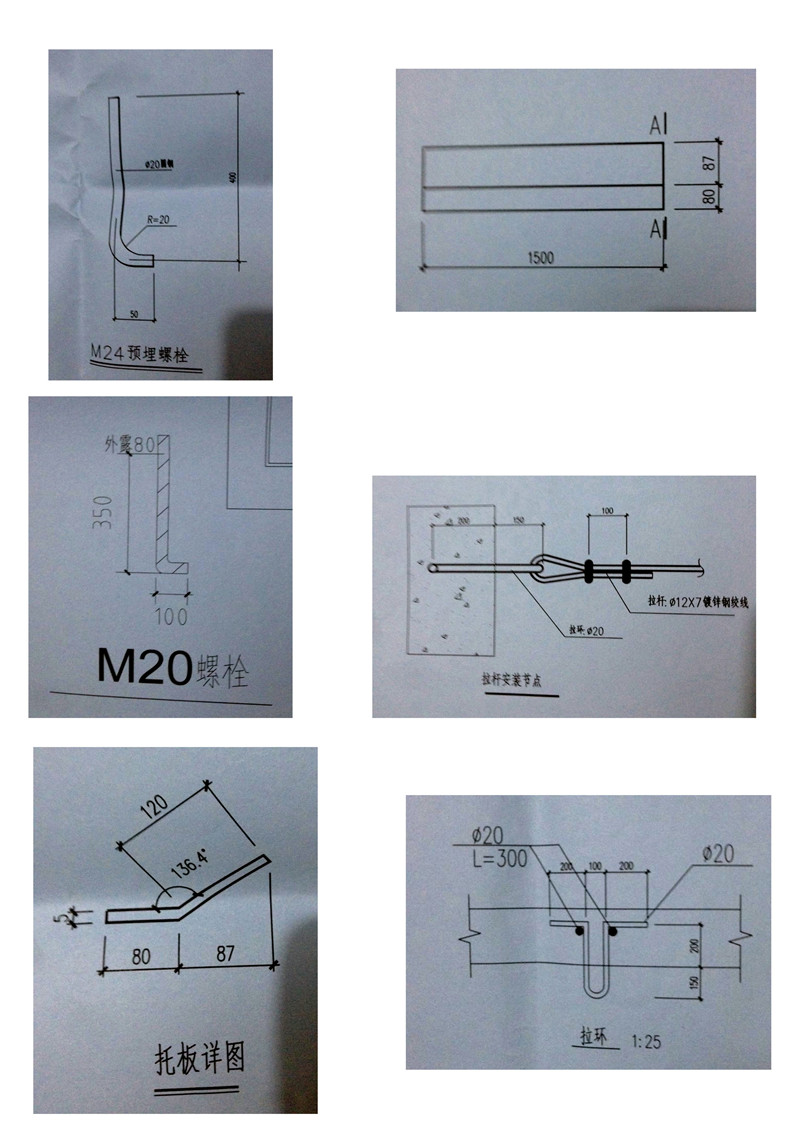

预埋螺栓是连接砖混基础与钢结构的关键部件。M24预埋螺栓采用20毫米圆钢制作，预埋长度为350毫米，保证了与混凝土基础的牢固结合。拉杆安装系统采用12×7镀锌钢绞绳，提供了横向的结构加固。

预埋螺栓规格

• 螺栓型号：M24
• 圆钢直径：20毫米
• 预埋长度：350毫米
• 功能：基础与钢结构连接

拉杆安装系统

• 材料：镀锌钢绞绳
• 规格：12×7
• 应用位置：结构两端
• 功能：提供横向加固和抗风能力

钢托板设计与天沟配置

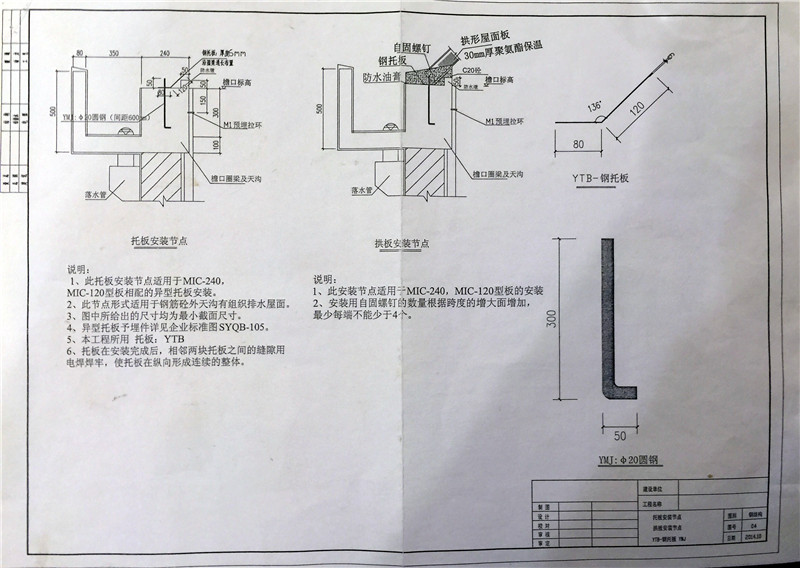

钢托板是传递屋顶荷载的关键构件。天沟内的钢托板经过精确计算，其长度167毫米、角度136.4度、厚度6毫米的设计，能够有效支撑屋面板和承载所有环境荷载。

钢托板规格

• 板长：167毫米
• 板厚：6毫米
• 焊接角度：136.4度
• 适用板型：MIC-240、MIC-120

天沟与排水设计

• 天沟位置：屋顶与基础的交接处
• 排水设施：天沟内设置落水管
• 功能：及时排除屋顶积水

天沟内的落水管设计充分考虑了18.24米跨度屋顶可能产生的雨水积积。合理的排水系统防止了水分长期积压导致的腐蚀和渗漏问题。

屋面安装与螺钉配置

屋面板的安装采用自攻螺钉固定，其数量根据跨度面积而调整。为了确保屋面的牢固性，每端螺钉数量不得少于4个，这保证了在风荷载和安装压力下屋面板的稳定性。

屋面安装规范

• 固定方式：自攻螺钉
• 最小螺钉数：每端不少于4个
• 调整原则：根据跨度面积增加螺钉数量
• 功能：确保屋面板与钢托板的牢固结合

常见问题

为什么钢托板的焊接角度是136.4度而不是其他角度？

136.4度的角度是根据18.24米跨度和3.6米拱高进行精确计算的结果。这个角度能够最有效地分散屋顶荷载到基础，同时为屋面板的安装提供了优良的支撑面角度。过大或过小的角度都会影响承载效率。

为什么预埋螺栓的预埋长度是350毫米？

350毫米的预埋长度是根据混凝土的握裹强度和M24螺栓的所需拉力进行计算的。这个长度确保了螺栓在承受最大拉力时不会从混凝土中拔出，同时避免了过度深埋造成的材料浪费。

12×7镀锌钢绞绳的用途是什么？

镀锌钢绞绳提供了横向的抗风加固。在风速较大的地区，水平拉杆能够防止拱形结构在横向受力时的变形，特别是对于18.24米的相对小跨度建筑，这样的加固系统显著提高了结构的稳定性。

小结

江西九江18.24米拱形屋顶项目展现了轻钢结构在厂房建筑中的应用。从M24预埋螺栓350毫米的预埋长度设计，到钢托板167毫米长度和136.4度焊接角度的精确计算，从6毫米厚度的可靠托板，到天沟落水管的排水设计，再到12×7镀锌钢绞绳的水平加固，每一个环节都体现了专业的结构设计和施工能力。江苏杰达钢结构工程有限公司凭借在轻钢结构厂房设计与施工上的丰富经验，为业主提供了安全、经济、实用的工程方案。
