内蒙乌兰察布马铃薯储存库落地拱工程设计

落地拱结构因其大跨度、易施工、保温性能好等优点，被广泛应用于农产品储存设施。本项目为内蒙古乌兰察布市一处36米跨度的马铃薯储存库工程，长31.54米，采用拱形屋顶配合钢结构框架，并结合中间采光带与多个出入口的设计，满足农产品储存对温度、湿度与采光的要求。

平面与跨度设计

本马铃薯储存库的平面与跨度设计充分考虑了储存面积与结构效率：

• 建筑长度：31.54米
• 建筑宽度（拱形屋顶跨度）：36米
• 设计用途：马铃薯与其他农产品储存
• 空间特性：大跨度设计保证内部储存面积最大化，便于分类堆放

采光与出入口设计

储存库的采光与通风对农产品保鲜至关重要，设计中采取了如下措施：

• 中间采光带数量：3条，提供自然光照
• 单条采光带长度：4.9米
• 出入口数量：2个，便于工作人员与物料进出
• 采光带与出入口的合理分布，既保证采光通风，又防止日晒直射导致温度过高

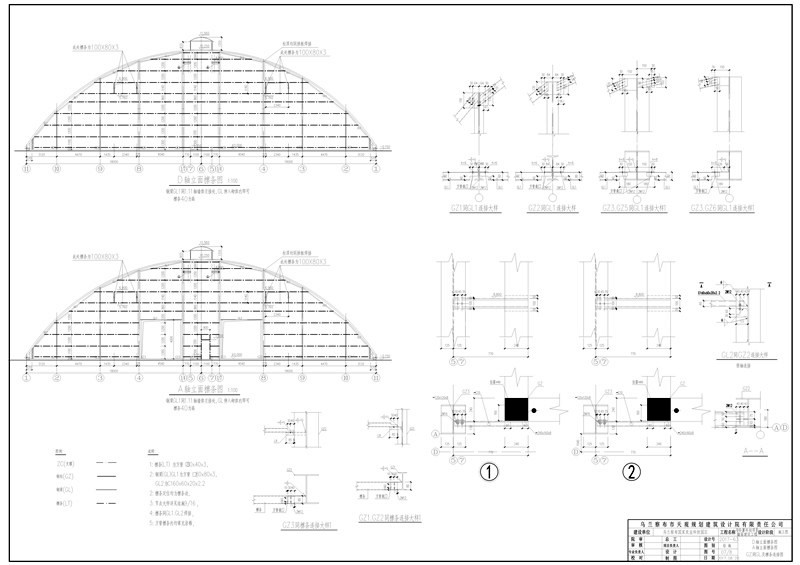

梁柱与檩条结构

本工程的钢结构设计采用了标准的梁柱檩条体系：

• 主钢梁（GL）同1.11轴墙体交接处设计，确保与围护结构的可靠连接
• 钢梁伸入砌体内部，增强整体刚度与稳定性
• 檩条（檩子、桁条）是垂直于屋架、支撑屋面材料的水平构件，本工程檩条高度为40mm
• 檩条通常设计为单跨简支结构，进行横向受弯（双向弯曲）承载

常用檩条形式

储存库工程中常采用两种檩条形式：

• 实腹式檩条：由实心工字钢或H型钢组成，刚度大、经济性一般
• 轻钢桁架式檩条：采用轻钢构件组成桁架，自重轻、经济性好、便于安装

本项目选择的拱形屋顶加檩条体系既保证了结构的经济性与施工便利性，又提供了良好的保温隔热效果，适合长期储存农产品的环境要求。

常见问题

为什么马铃薯储存库需要采光带？

适量的自然光照有助于库内通风换气，降低湿度，防止农产品发霉。同时采光带的合理分布避免了日晒直射导致的温度升高，有利于储存效果。

檩条在拱形屋顶中有什么作用？

檩条是支撑屋面板材和隔热材料的关键构件，将屋面荷载（包括自重、积雪、风荷载）传递给主梁或拱形主体，确保整体结构的稳定与安全。

钢梁伸入砌体有什么好处？

这种设计使钢梁与砌体围护结构形成一体化承载体系，增强了结构整体刚度，同时便于钢梁的支撑与固定，提高了建筑的整体抗震性能。

小结

内蒙乌兰察布这座36米跨度的马铃薯储存库落地拱工程充分展现了现代农业设施建筑的科学设计理念。江苏杰达钢结构工程有限公司在农产品储存库、粮食仓储等工程方面拥有丰富的设计与施工经验，若您需要规划类似的储存设施工程，欢迎联系我们进行专业咨询与方案设计。
