内蒙锡林浩特4连跨落地拱工程设计方案

多跨落地拱结构通过连续拱跨的组合设计，能够满足大面积、大容量的储存需求。本项目为内蒙古锡林浩特市一处4连跨落地拱工程，单跨19米、长35.87米，4座相连总建筑面积2728平方米。采用钢结构下部与白色彩钢波纹板上覆，配合科学的防水、排水与楼梯设计，确保长期的安全使用。

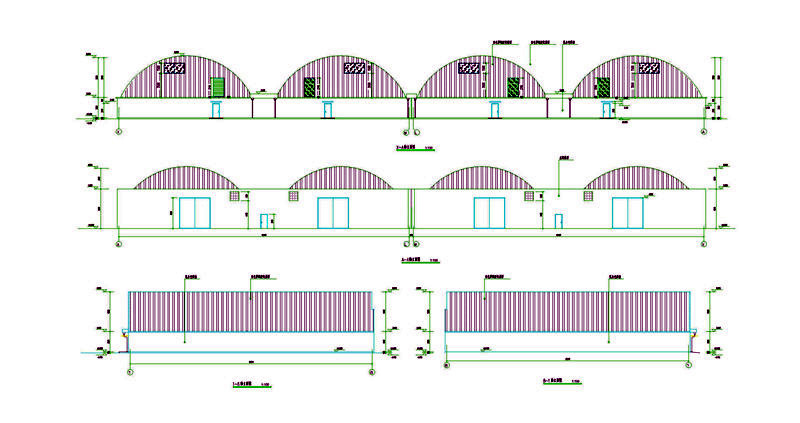

结构设计参数

本4连跨落地拱工程的核心设计指标包括：

• 连跨数量：4座
• 单座跨度：19米
• 单座长度：35.87米
• 单座建筑面积：682平方米
• 总建筑面积：2728平方米
• 拱高：5.8米
• 矢跨比：0.31
• 上覆板材厚度：1.2mm
• 板材品牌：上海宝钢
• 屋面颜色：白色彩钢波纹
• 预期施工周期：约9天

屋面与防水设计

屋面防水是储存设施的重要保障，本工程采用了多层设防的综合方案：

• 屋面采用白色彩钢波纹板，具有防水、防腐、隔热的综合功能
• 两端采用焦渣找坡，确保屋面有合理的排水坡度
• 中间与高大平房仓连接处做防水处理，防止漏水
• 屋面自重轻，与拱形结构完美适应，不增加结构压力

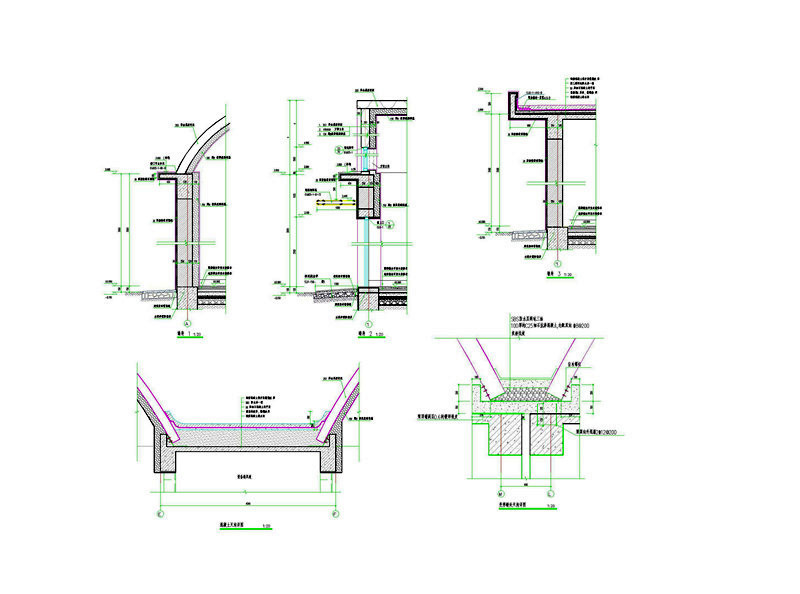

天沟与排水系统

天沟是连接屋面与下部结构的关键部位，防水与排水设计至关重要：

• 采用钢筋混凝土天沟，强度高、耐久性好
• 混凝土保护层最薄处符合规范要求，防止钢筋外露
• 中间设置SBS防水层一道，提供可靠的防水保护
• 50mm厚细石混凝土找平层，确保表面平整光滑
• 焦渣找坡层，引导屋面水流向排水沟
• 钢筋混凝土排水沟与外部排水系统连接，确保雨水迅速排出

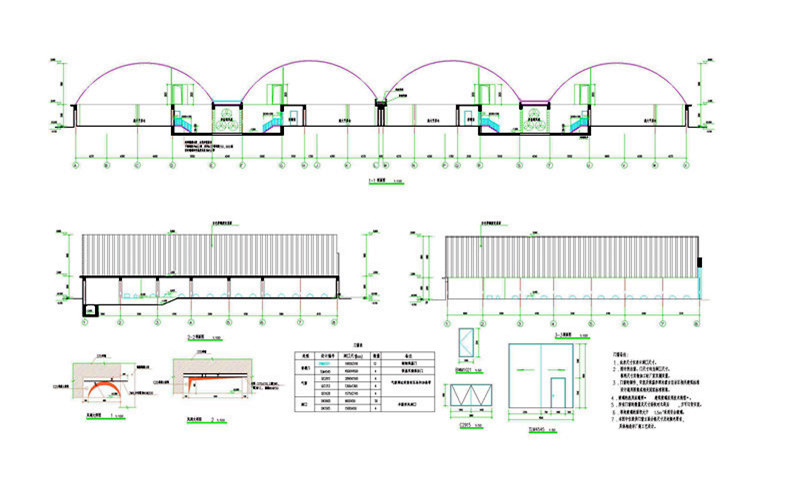

楼梯与围护设计

建筑的配套设施与围护处理关系到整体使用体验与安全性：

• 楼梯采用砖砌构造，结合水泥砂浆抹灰，坚固耐用
• 楼梯扶手采用不锈钢60mm管，经久耐腐
• 栏杆采用32mm管，间距150mm，符合安全规范
• 900mm高处的栏杆端部和变高度处改为50mm管，增强安全性与视觉效果
• 围护下部采用乳白色弹涂，提供美观的外观效果
• 下部用水泥抹面，保护钢结构和砖砌体

常见问题

为什么选择4连跨设计而不是单座大跨？

多连跨设计相比单座大跨具有以下优势：单座跨度适中（19米），结构设计与施工相对容易控制；连跨组合能满足大面积需求，整体造价经济；便于分期建设或扩建。

天沟为何需要SBS防水层？

天沟是屋面与主体结构之间的交接部位，容易积水与漏水。SBS防水层提供了柔性且强力的防水保护，即使混凝土出现微小裂缝也能有效防止水分渗入。

为什么栏杆间距设定为150mm？

150mm的间距符合建筑安全规范，防止儿童或小物体从栏杆间隙掉落，同时保证了视线通透性。栏杆高度与管径的差异设计（50mm对32mm）也增强了结构刚度。

小结

内蒙锡林浩特这项4连跨落地拱工程展现了大规模储存建筑的科学设计与精细施工。江苏杰达钢结构工程有限公司在多跨拱形屋面、大型仓储设施等工程中拥有丰富经验，若您需要规划类似项目，欢迎与我们联系，我们能为您提供从方案设计、结构优化到现场施工的全方位专业服务。
