宿州工业车间21米拱形屋面结构设计与排水系统

拱形屋面是现代工业建筑的常见选择，以灵活的跨度适应性、抗风能力强、承载能力强和安全可靠等特点而受青睐。本文介绍安徽宿州某工业车间采用拱形屋面的设计案例，详解结构形式、关键参数与排水系统。

建筑概况与结构形式

该工业车间位于安徽宿州，建筑总长138.6米，屋面跨度21米，建筑总面积2911平方米。建筑采用钢结构下部、金属薄壁拱形屋面上部的混合结构体系，充分利用两种材料的优势。

拱形屋面的结构参数

屋面主要技术指标如下：

• 屋面跨度：21米
• 拱高：2.7米
• 矢跨比：0.13（控制在合理范围，保证舒适的室内视觉）
• 板材厚度：1.0mm
• 板材颜色：海蓝色
• 钢材厂家：上海宝钢

1.0mm厚波纹钢板通过优化截面设计，既保证承载能力，又控制自重，适合跨度21米的应用场景。

建筑立面与框架布置

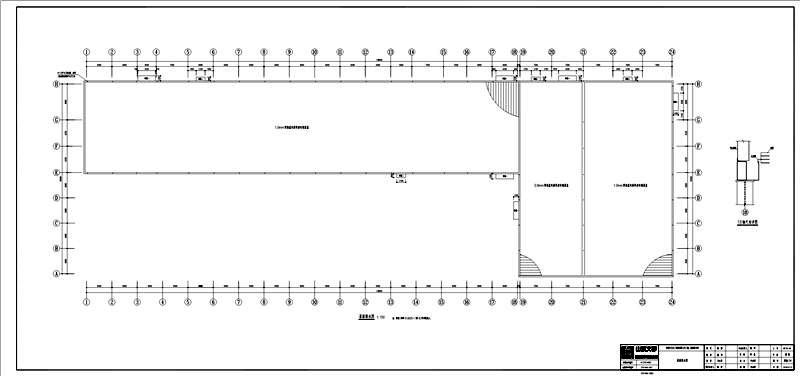

立面图展示了整个厂房的总体布局。建筑中部设置行车系统，用于货物运输。两侧拱形屋面形成对称的开敞空间，充分满足工业生产的空间需求。

基础与墙体系统

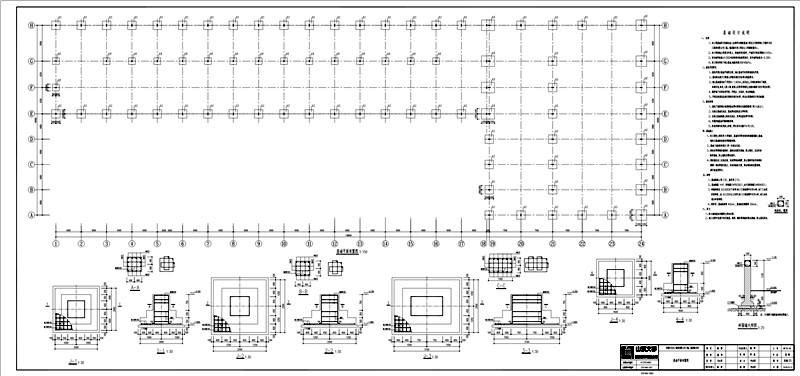

基础采用C15混凝土垫层，上部砖砌围墙与屋面钢结构连接，形成稳定的整体结构体系。规范的节点设计确保了力的可靠传递。

屋面排水系统

屋面采用有组织排水设计。屋面两侧设置天沟，雨水沿波纹板自然汇聚至天沟，经排水管道有序排放。建筑周围设置雨棚，防止降水溅回，保护墙面与基础。

施工方案与周期

江苏杰达钢结构的专业施工团队可在9天内完成该车间的钢结构与屋面安装。高效的施工进度基于标准化的设计方案、完善的施工工艺与有经验的技术队伍。

常见问题

拱形屋面如何承受风荷载？

拱形结构本身就是受压型结构，抗压性能优良。同时拱形外表面流线型设计降低了风吹拍力，结合可靠的节点连接，整体抗风能力强。

矢跨比0.13意味着什么？

矢跨比是拱高与跨度的比值。0.13的比值说明拱线相对平缓，造就了较高的室内净空高度，便于车间内部空间利用与行车运行。

1.0mm钢板是否足以承载长期荷载？

1.0mm厚海蓝色波纹钢板通过优化截面波形设计，刚度充足，经过工程计算验证可满足建筑荷载要求。上海宝钢的板材品质可靠，耐久性有保证。

小结

宿州工业车间项目展示了现代拱形屋面在跨度21米工业建筑中的实际应用。江苏杰达钢结构通过科学的结构设计、合理的排水系统与专业的施工管理，为工业企业提供了经济、安全、高效的建筑解决方案。如您有类似的拱形屋面工程需求，欢迎联系我们进行详细咨询。
