福建漳州某水产苗场安装拱形屋顶施工图

这里是杰达钢构技术员胡子豪先生，给大家科普一下拱形屋顶是一种常见的建筑结构形式，其优点在于灵活性强、抗风能力好、承载能力强、安全可靠等特点。该水产苗场所安装的拱形屋顶，使用彩板材料，可以很好地保护养殖设备和作物，并增加养殖面积。下面给大家讲解一下图纸。

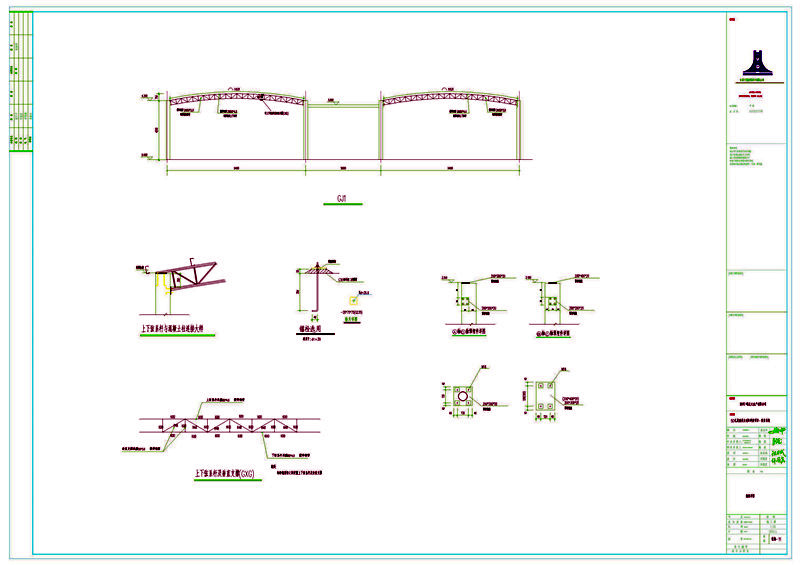

这是一张拱形屋顶的立面图，它的上端结构为金属薄壁，下端结构为钢架。

首先我们可以看出它的跨度为16米，长度为48米。总面积为768平方米。我们杰达专业施工团队需要3天即可完工。

在拱形屋顶的下面还设置镀锌钢管钢管桁架腹杆的尺寸为DN50*3.0，钢管桁架上下弦杆的尺寸为DN80*4.0。

桁架的两端一边在钢柱上一边在钢柱的右端。

这是基础平面布置图，基础施工说明:

1. 地基基础设计等级为丙级,以2层粉土层为持力层,地基承载力特征值取fak=160kPa。

2. 本工程采用钢筋混凝土柱下独立基础,基坑开挖完后应通知勘察、设计人员验槽,确认开挖至持力层后方可施工。

3. 钢筋:HRB400(%%132);混凝土:强度等级为C30;钢筋的保护层为40mm。

4. 基础垫层为100mm厚 C15素混凝土,每边挑出基础板100mm。

5. 开挖基槽应全部挖至持力层老土。如采用机械挖土,应先挖至设计基底标高以上300~500mm,然后采用人工挖至设计标高,以防地基被破坏。若槽底被践踏扰动时,应将扰动部分清除至硬底用 C15素混凝土回填至设计标高,然后再施工基础。刚性地坪回填要求:用1:1砂石垫层回填至%%p0.000,分层夯实,压实系数 ≥0.94。开挖过程中如遇土层异常情况,应及时通知勘察与设计单位处理。

6. 基础施工完毕,四周应及时回填,回填材料应采用弱透水性的粘性土,严禁用淤泥、冻土、膨胀性土、有机质含量大于5%%%的土或建筑垃圾进行回填,回填前应将积水予以清除。回填土应分层夯实,每压实系数0.94。

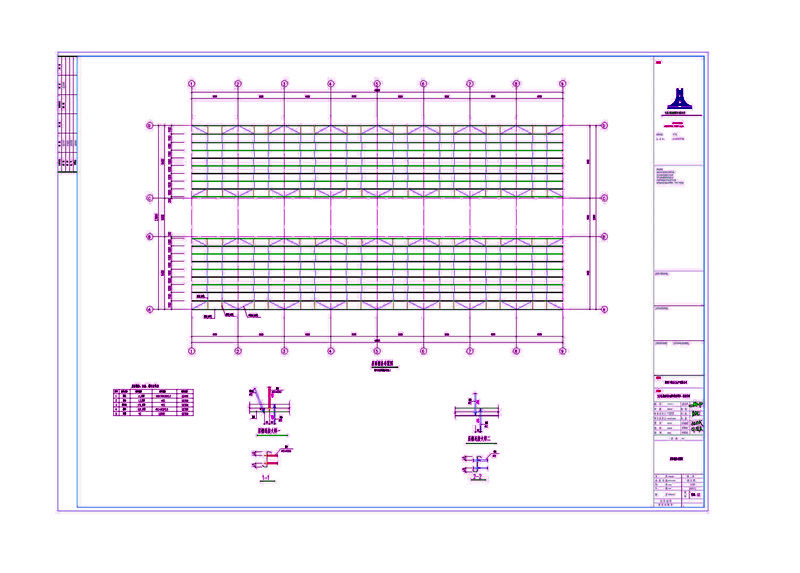

这是屋面檩条布置图，每隔1.1米就有一个檩条，在每两条檩条之间设置很多拉条拉住。

在所有檩条的中间设置撑杆和斜拉条。

这就是福建漳州某水产苗场安装拱形屋顶施工图的介绍，如果你也有需要安装拱形屋顶或者拱形屋面都可以联系我们。
