湖北黄冈料棚施工拱形波纹钢屋盖

拱形屋顶厂家 2023-04-09 17:06:58 图纸图集 949 ℃ 0 评论

这是湖北黄冈料棚的施工图，今天杰达钢构技术员胡子豪带大家来看一下这张图纸。

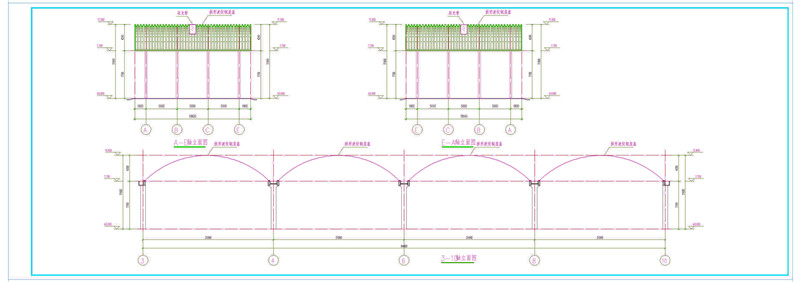

这是拱形屋顶的剖视图，四连跨上面都设置了采光带。

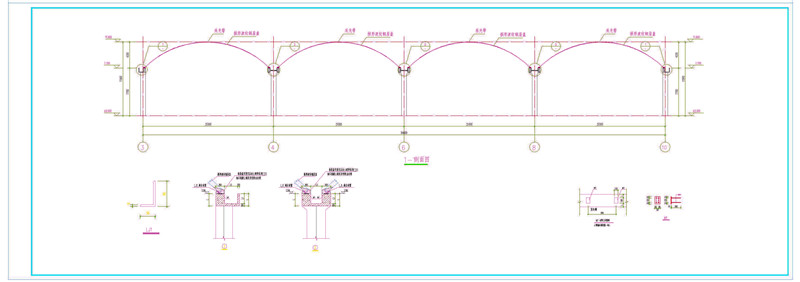

下面两个天沟细节图，一个为外天沟，一个为内天沟，拱脚和角钢焊接在一起，上面打了四个自攻螺栓。

待屋盖安装完后由土建单位用C20细石混凝土填实并作防水处理。

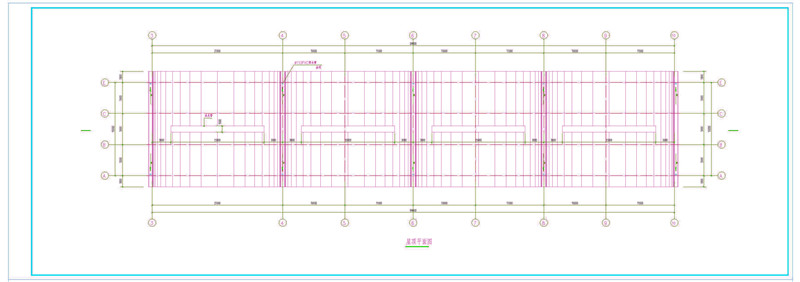

屋顶平面图，上面拱形屋顶的屋盖都是三片组成一个单元。

每隔6米设置一个采光带，长度为84米，在这张拱形屋顶板上有四个采光带。

拱形波纹钢屋盖材料选用热镀锌彩涂板TS280GD+Z,强度设计值235MPa,镀锌量为180g/m2;涂层厚度为20um;耐盐雾性能为500h。板厚1.0mm,拱形波纹钢屋盖板型YT6118型。

其他钢构件采用Q235钢,焊条采用E43XX型焊条,其性能符合现行GB《碳钢焊条》或《低合金钢焊条》(GB/T5117-95或GB/T5118-95)规定。

图中未注明的焊缝长度不小于50,焊缝高度不小于5mm,焊缝等级为三级。

焊条:手工焊时,用E43XX型焊条,其性能符合现行GB《碳钢焊条》或《低合金钢焊条》(GB/T5117-95或GB/T5118-95)规定。
