湖北江汉羽毛球馆顶安装拱形屋面施工图

拱形屋顶厂家 2023-04-09 17:25:19 图纸图集 1260 ℃ 0 评论

本次拱形屋面的设计理念是“科技创新、艺术再现、生态共存”，基于土木在线拱形屋顶设计专题资料，考虑了建筑结构要求、环境因素等多方面因素决定下部为砖混结构。

今天杰达钢构技术员胡子豪先生带大家了解一下。

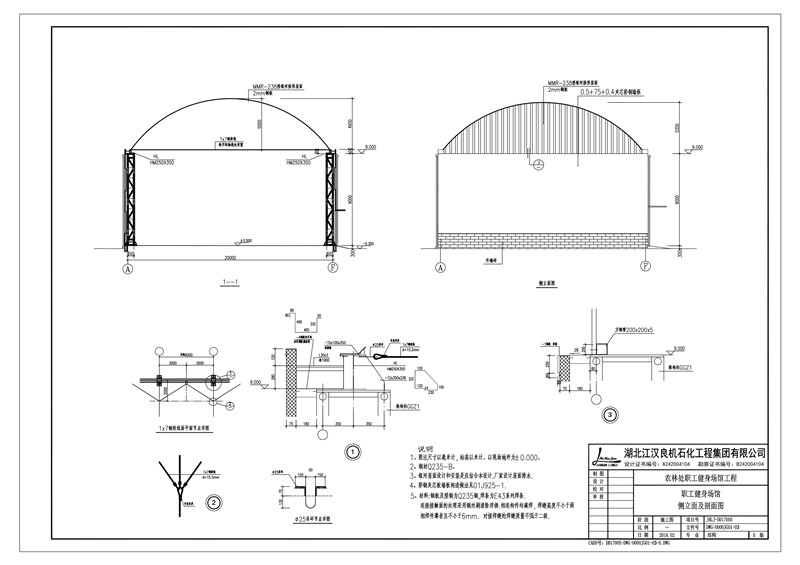

这拱形屋顶的跨度为20米，长度为42米，上部结构采用高强度钢材作为主要材料。

为了增加屋顶的承重能力，同时能够抗震、防火、耐腐蚀，在材料选择上力求精细。

在细节设计上，本次拱形屋面采用了双向曲线，既能够美化建筑外观，也能提高拱形结构的刚度及稳定性。

此外，在屋顶的设计中充分考虑了通风、隔音、隔热等因素，确保了场馆内的空气流通，并减少室内温度波动。最终，经过反复论证，制定出了具体的拱形屋面施工图设计方案。

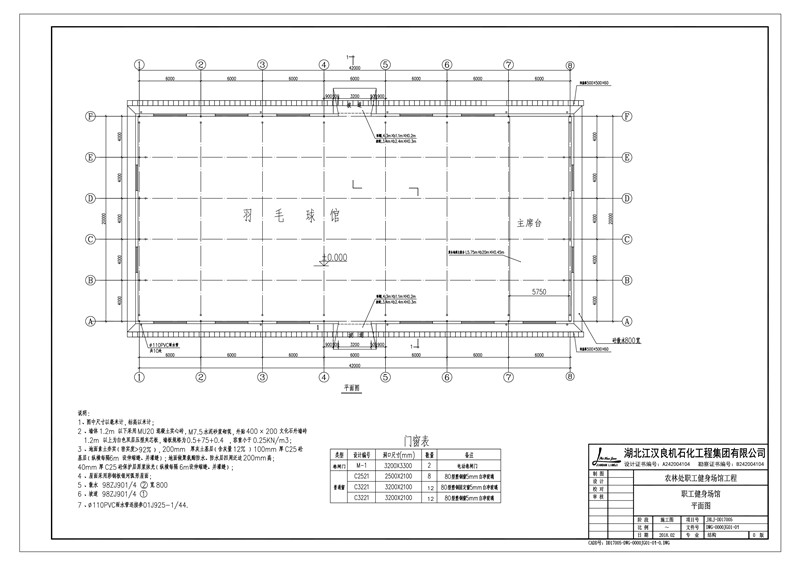

这是羽毛球馆的平面图，在我们施工拱形屋顶的时候，我们可以先将拱形屋顶板生产出来，其次将三个小单元板组成一个大的钢板。

最后我们杰达钢构技术人员上去施工配合吊车就可以实现将拱形屋顶安装成功。

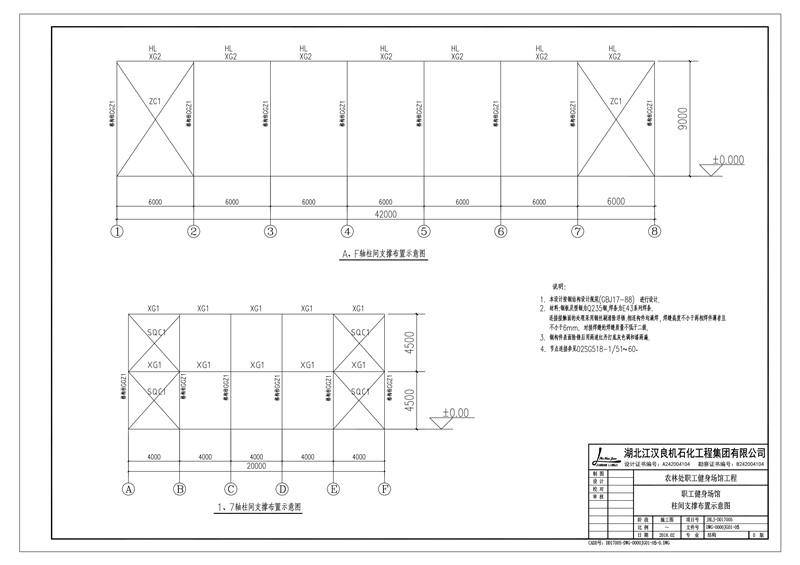

这是拱形屋顶的柱间支撑图，在每两个钢柱之间打两个斜撑，随机再把斜撑固定住。

1.本设计按钢结构设计规范（GBJ17-88）

2. 材料：钢板及型钢为Q235钢，焊条为E43系列焊条. 连接接触面的处理采用钢丝刷清除浮锈.相连构件均满焊，焊缝高度不小于两相焊件薄者且不小于6mm.对接焊缝的焊缝质量不低于二级.

3. 钢构件表面除锈后用两道红丹打底灰色调和漆两遍4.节点连接参见02SG518-1/51～60。

这就是湖北江汉羽毛球馆顶安装拱形屋面施工图的全部施工过程了，你如果有需要安装拱形屋顶的地方或者有不懂的地方都可以联系我们。
