江苏常州某菜市场上建盖拱形屋顶施工图

拱形屋顶厂家 2023-04-10 14:48:14 图纸图集 1249 ℃ 0 评论

众所周知，拱形屋顶的优点有：

抗风承载能力强：由于拱形屋顶的结构特点，其可以承受来自任何方向的风荷载，同时也可以避免风对建筑物的破坏。

构造简单：拱形屋顶的结构相对于其他屋顶结构来说要简单，这样在施工中也更加容易，并且相对于其他结构来说，可以节省大量的材料。

稳定性好：由于拱形屋顶的结构特点，其可以有效地分散压力，并抵消外力对建筑物的影响，从而保证建筑物的稳定性。

采光效果好：由于拱形屋顶的设计特点，其可以提高房间内的采光效果。拱形屋顶的结构使得阳光可以直接从上面进入房间，同时也可以增加房间的采光面积。

可塑性强：拱形屋顶的设计可以采取不同的形式和颜色，例如半圆形、梯形、菱形等，使得建筑物更具有设计感和美感，适应不同的建筑环境和场景。

总之，拱形屋顶以其稳定性好、构造简单、采光效果好等优点，在各种建筑项目中都有广泛应用，并成为建筑设计的重要组成部分。

今天杰达钢构技术员胡子豪先生带大家来了解一下江苏常州某菜市场上建盖拱形屋顶施工图。

这是拱形屋顶的立面图，可见拱形屋顶的跨度为24米跨，其中每隔6米打一根立柱。

立柱的高度为4.78米，上面采用的板为无梁拱型屋面板。

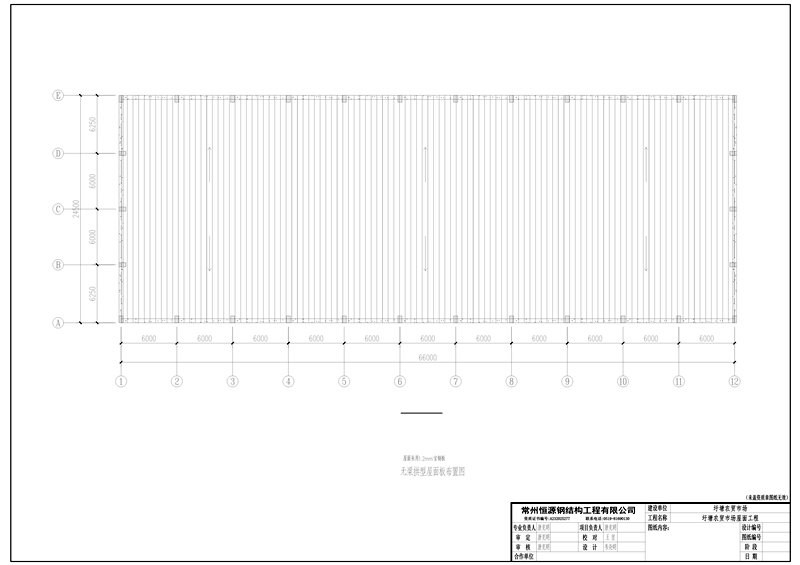

这是无梁拱型屋面板布置图，图上的无梁拱形屋顶瓦片是采用1.2mm宝钢瓦。

全长为66米，总面积为1584平方米，我们杰达钢构专业施工团队需要5天即可完成施工。

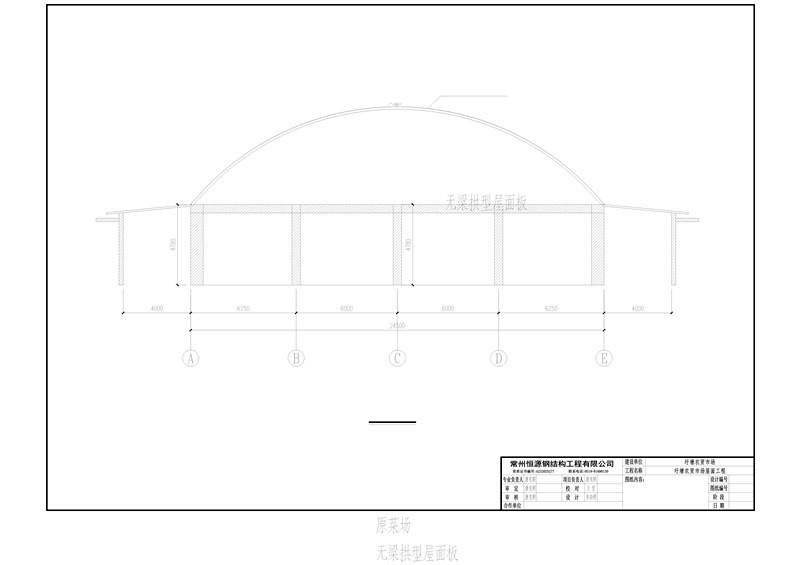

这是拱形屋顶的山墙图，山墙图和剖视图给我们能得出来的数据是差不多的，但是我们也可以得出，这个面的山墙是用无梁拱形面板做的。

上面就是关于江苏常州某菜市场上建盖拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
