湖南长沙铁路罩棚24米拱形屋顶改造方案详解

拱形屋顶改造工程需要精准的设计与施工协调，既要确保新屋面的性能，还要考虑原有结构的拆除与安全。本文以湖南长沙铁路罩棚的24米跨拱形屋顶改造项目为例，介绍无梁拱形板的设计特点、拉索稳定系统及施工要点。

项目背景与改造需求

该项目为既有铁路罩棚的屋面改造工程，需要先行拆除原有拱形屋顶，再安装新型无梁拱形板系统。这类改造项目对施工节奏、安全防护及新旧系统的衔接提出了较高要求。

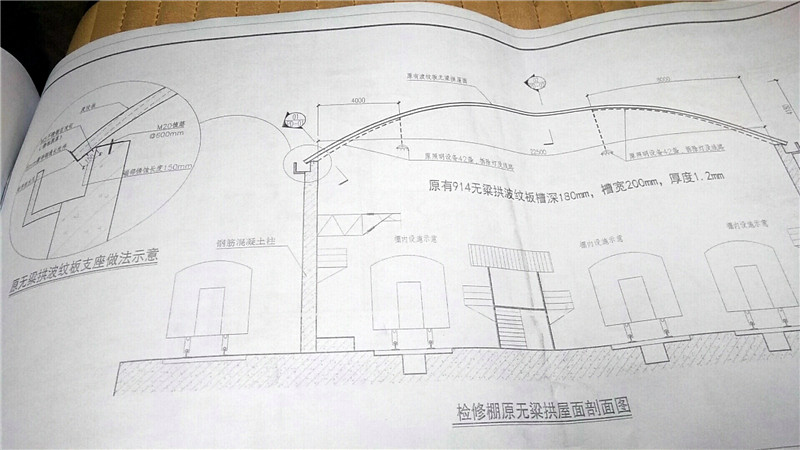

无梁拱形波纹板设计

屋面材料与规格

• 建筑跨度：24米
• 屋面板厚：1.2mm
• 板型：914无梁拱形波纹板
• 槽宽：200mm

无梁拱形板的核心特点是板面无内部梁支撑，通过波纹的曲线设计实现自身刚度。这种设计不仅能有效挡雨防水，还能直接用于安装吊灯等设施，大幅提高了空间利用率。

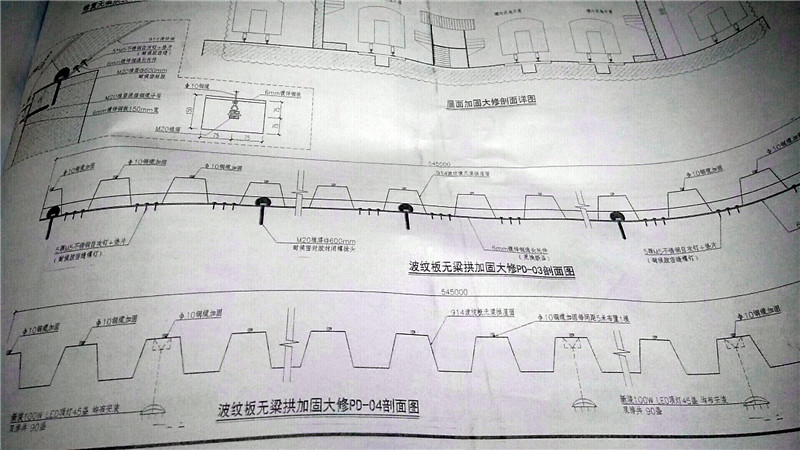

吊挂与安装设计

• 每个拱形单元板顶部配置螺栓头用于吊挂
• 可直接承载吊灯、起重设备等工业设施
• 既实现屋面防水功能，又兼顾建筑设施安装

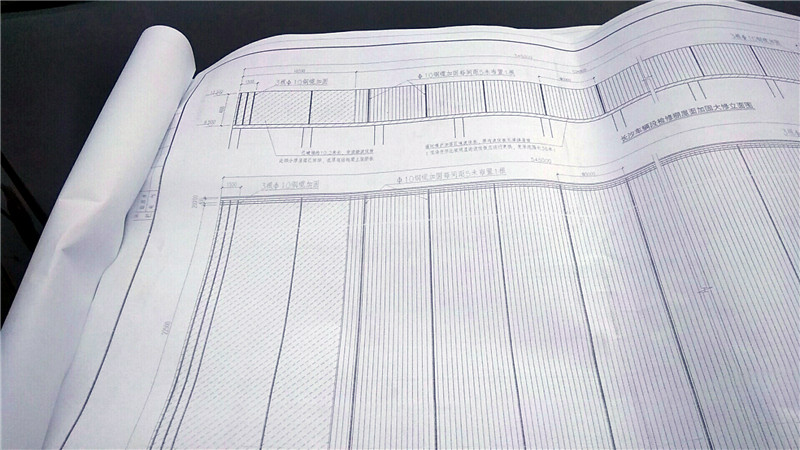

钢拉索稳定系统

拉索的作用与布置

• 拉索沿拱形屋顶纵向每隔5米布置一根
• 两侧端部配置三根拉索，增强稳定性
• 拉索通过张力平衡，防止拱形屋顶侧向变形
• 确保结构整体安全性与耐久性

无梁拱形板虽然自身刚度较高，但仍需辅以钢拉索系统来承受侧向风荷载、地震荷载及动荷载。通过合理的拉索布置，可以将拱形板的刚度充分发挥，同时控制施工与运营成本。

改造施工工艺

原有屋顶拆除

• 有序拆除原有拱形屋顶结构
• 清理拆卸费物，确保施工场地安全
• 检查并修复拆除后的支撑结构

新屋面安装

• 安装钢拉索支撑系统
• 逐段铺装无梁拱形波纹板
• 拧紧所有螺栓连接，确保紧密贴合
• 进行防水处理与质量检验

常见问题

无梁拱形板与传统梁板有什么区别？

传统拱形屋面需要在板下方配置多根钢梁来支撑，增加了用钢量和施工复杂度。无梁拱形板通过波纹的曲线设计和板厚的优化，板体本身即具有足够的刚度，无需额外梁支撑。这不仅降低了成本，还使板面更加开敞，便于吊装设备与安装维护。

为什么拉索要每隔5米布置一根？

5米的拉索间距是根据24米跨度的屋面风荷载与地震荷载计算确定的。过稀的间距可能导致某些区段刚度不足，过密则会增加成本与施工难度。同时，两侧端部采用三根拉索的密集布置，确保了端部的高强度约束，防止拱形屋顶在风力或不均匀荷载下的侧翻。

改造期间如何确保施工安全？

改造工程的关键是有序管理拆除与安装的进度，避免原有屋顶完全拆除后长期暴露。通常做法是分段施工：拆除一部分原屋面后立即安装新屋面，这样可以最大程度保护下方设施和工作人员。同时，在拉索尚未完全张紧前，需保持临时支撑以防突然坍塌。

小结

无梁拱形波纹板以其轻量、高效、多功能的特点，已广泛应用于工业厂房、交通运输设施的屋面改造中。江苏杰达钢结构工程有限公司具有丰富的拱形屋顶改造经验，能够为既有建筑的屋面更新提供设计优化与专业施工服务。若您的项目需要拱形屋顶改造支持，欢迎与我们联系了解更多方案。
