山西游泳馆上安装拱形屋面图纸

拱形屋顶厂家 2023-04-11 11:32:53 图纸图集 960 ℃ 0 评论

今天给大家带来的是有关游泳池上需要安装拱形屋顶的图纸，让杰达钢构技术员胡子豪先生为你讲解一下。

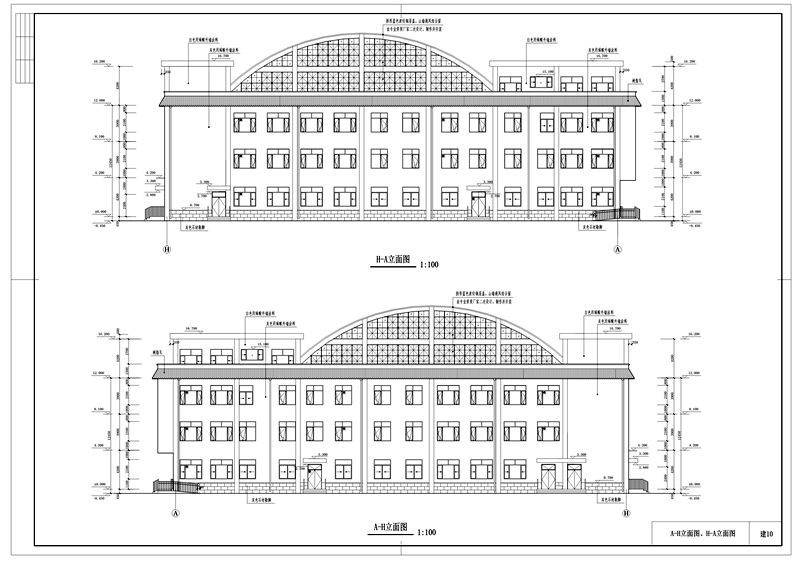

这是拱形屋顶的立面图，拱形屋顶的跨度为21米，长度为71米。总面积为1491平方米。

拱形屋顶的拱高为4.2米，拱形波纹钢屋盖的颜色为蓝色。

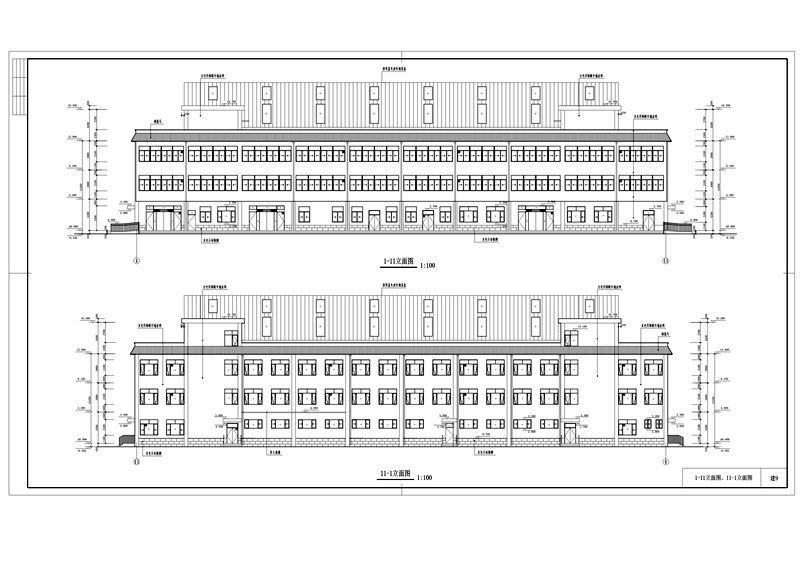

房屋的高度为12米，这边房子全是窗户和大门。

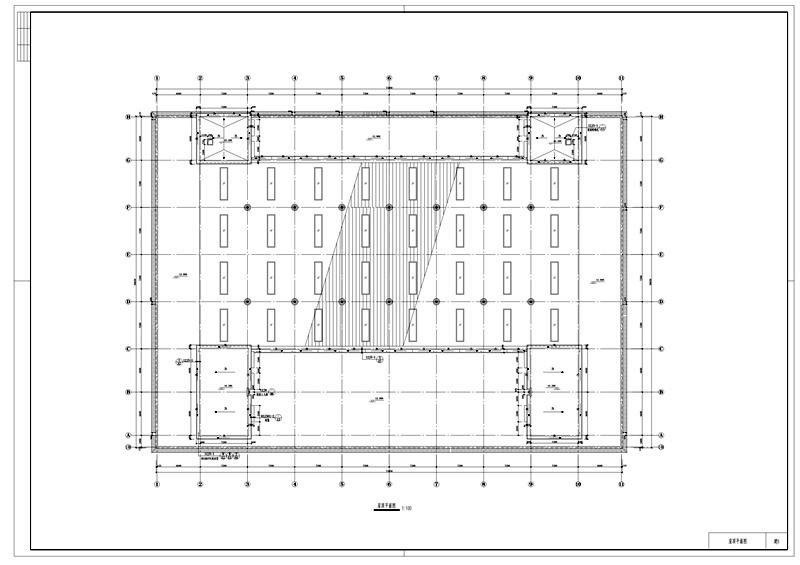

这是拱形屋顶的屋顶平面图，这种拱形屋顶适用于各行各业，不仅仅在游泳池上面。

门窗工程

1建筑外窗采用50系列塑钢玻璃中空玻璃窗,玻璃为窗户推拉式。

2外窗的气密性为4级;抗风压级别5级;水密性等级3级。

3百叶窗采用挡雨型钢百叶窗,配电室内加设防虫网罩。

4门窗玻璃及鱼池观察窗的选用应遵照《建筑玻璃应用技术规程》(JGJ113-2009璃管理规定》及地方主管部门的有关规定。

5门窗洞口尺寸详门窗表,制作安装尺寸应由承包方根据现场尺寸予以调整制作。

6所有窗须现场校对无误后方可安装就位,且须由厂家提供产品合格证。

屋面工程：

1本工程屋面采用钢板拱顶形式+内喷保温层的屋面做法

2屋面彩钢板的纵向搭接间距不宜超过35米,搭接位置宜错开,搭接处用50mm厚硅胶填实。

3本工程屋面防水等级为Ⅱ级。

4屋面工程执行《屋面工程技术规范》(GB50345-2012)和《屋面工程质量验收规范》(GB50207-2012)。

5本工程屋面排水采用内外排水系统,屋面排水坡度5%(坡度以屋面钢梁及檩条等结构找坡)。

6防水透气层采用100%高密度纺聚乙烯。

7屋面为非上人屋面,屋面排水组织详见屋顶施工图。

8女儿墙泛水构造详见构造节点详图;管道穿屋面做法详见国标12J201第29页第1号节点图。

9雨水管采用PVC管,具体管径见水专业施工图。管道埋入地下排至室外雨水系统,埋入地下部分做防腐处理。

这就是山西游泳馆上安装拱形屋面图纸，大家都不懂得地方可以联系我们！
