这是位于山西榆林的工程，在佳县有某厂家安装石膏库房上拱形屋顶。

今天杰达钢构技术员胡子豪带大家一探究竟。

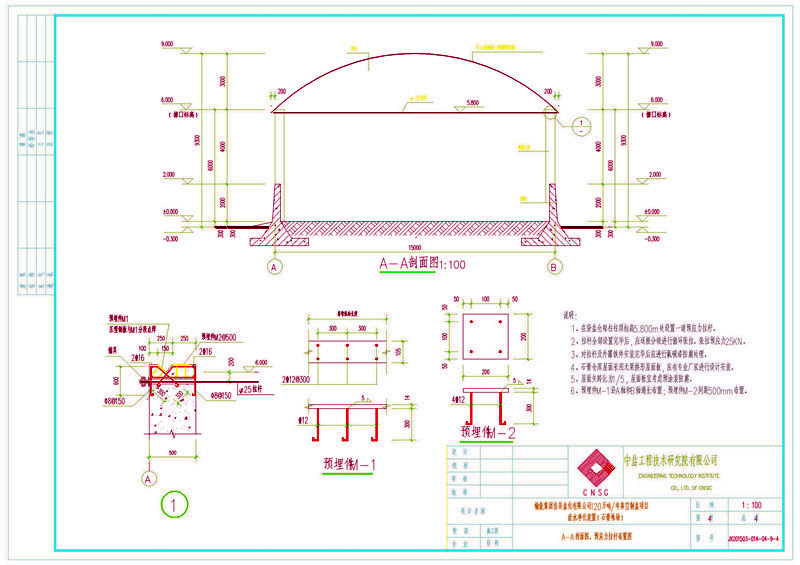

这是拱形屋顶的剖面图，跨度为15米，拱高为3米，中间拉25的钢拉索。

立柱的高度为6米，预埋件M1和压型钢板与M1分段点焊。

说明:

1、在袋盐仓每柱柱顶标高5.800m处设置一道预应力拉杆。

2、拉杆全部设置完毕后,应逐根分级进行循环张拉。张拉预应力25KN。

3、对拉杆及外露铁件安装完毕后应进行氟碳漆防腐处理。

4、石膏仓库屋面采用无梁拱形屋面板,应有专业厂家进行设计安装。

5、屋面矢跨比为1/5,屋面板宜考虑预涂装防腐。

6、预埋件M-1沿A轴和B轴通长布置;预埋件M-2间距500mm布置。

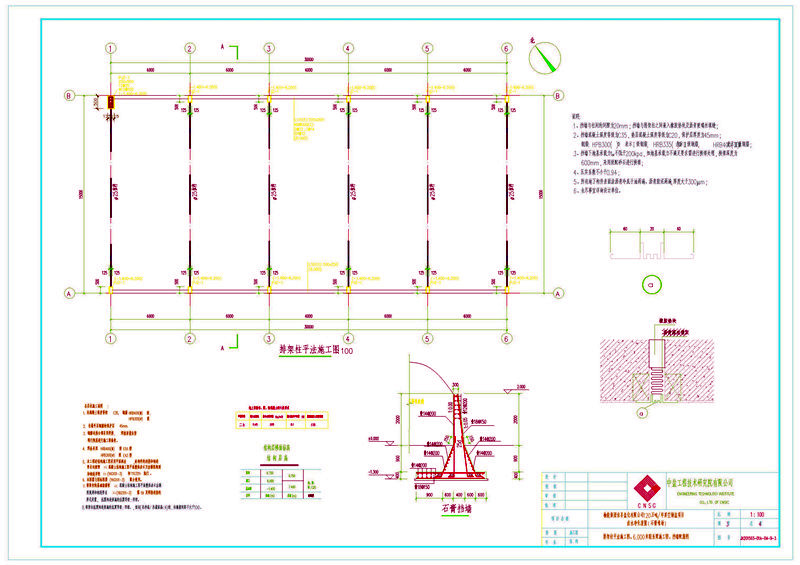

这是拱形屋顶的排架柱平法施工图，说明:

1、挡墙与柱间的间隙为20mm;挡墙与排架柱之间嵌入橡胶垫块及沥青玻璃丝填缝;

2、挡墙混凝土强度等级为C35,垫层混凝土强度等级为C20,保护层厚度为45mm;钢筋:HPB300( )%%130HRB335( )%%131表示Ⅰ级钢筋, 表示Ⅱ级钢筋, 表示Ⅲ级钢筋;HRB400( )%%132

3、挡墙下地基承载力f%%142ak%%143不低于200kpa,如地基承载力不满足要求需进行换填处理,换填深度为600mm,采用级配砂石进行换填;

4、压实系数不小于0.94;

5、所有地下构件表面涂沥青冷底子油两遍、沥青胶泥两遍,厚度大于300μm;

6、未尽事宜详询设计单位。

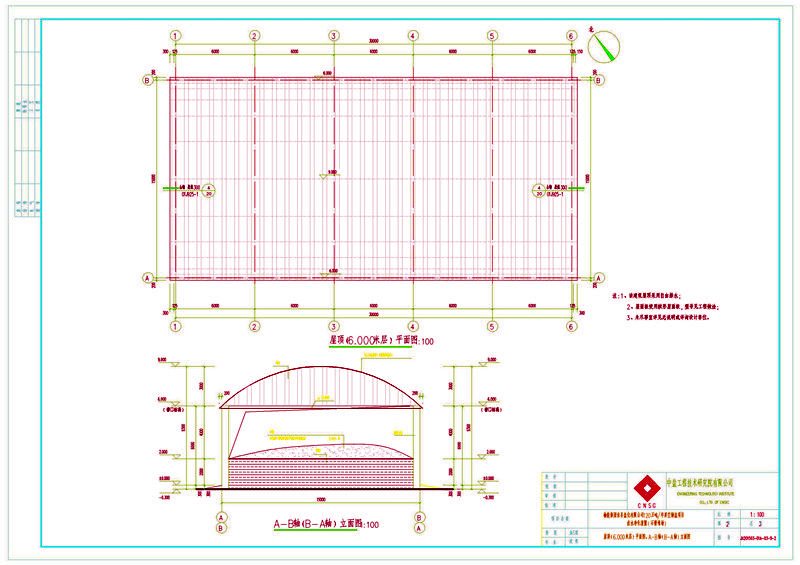

这是拱形屋顶的屋顶平面图，注:

1、该建筑屋顶采用自由排水;

2、屋面板使用拱形屋面板,型号见工程做法;

3、未尽事宜详见总说明或详询设计单位。

拱形屋顶的长度为30米，每隔6米设置一根钢拉索。
