云南红河23.8米跨拱形屋顶_结构施工方案设计

云南红河哈尼族彝族自治州地处云南省东南部，是云南近代工业的发祥地。该地区某企业的23.8米跨拱形屋顶工程采用先进的预埋件固定系统和精准的结构设计，充分展现了大跨度拱形屋顶的工程优势。

项目地理与行业背景

红河哈尼族彝族自治州是云南的16个地级行政区之一，首府驻蒙自市。该州地处云南省东南部，北连昆明、曲靖，东接文山，西邻玉溪、普洱，南与越南社会主义共和国接壤，北回归线横贯东西。红河州辖区面积32931平方公里，下辖4个县级市、6个县、3个自治县。根据第七次人口普查数据，红河哈尼族彝族自治州常住人口为4478422人，是一个多民族聚居的边疆少数民族自治州。红河州有滇南政治、经济、军事、文化中心蒙自，有世界锡都个旧，有国家历史文化名城建水，是云南经济社会和人文自然的缩影，也是中国走向东盟的陆路通道和桥头堡。

大跨度拱顶结构设计

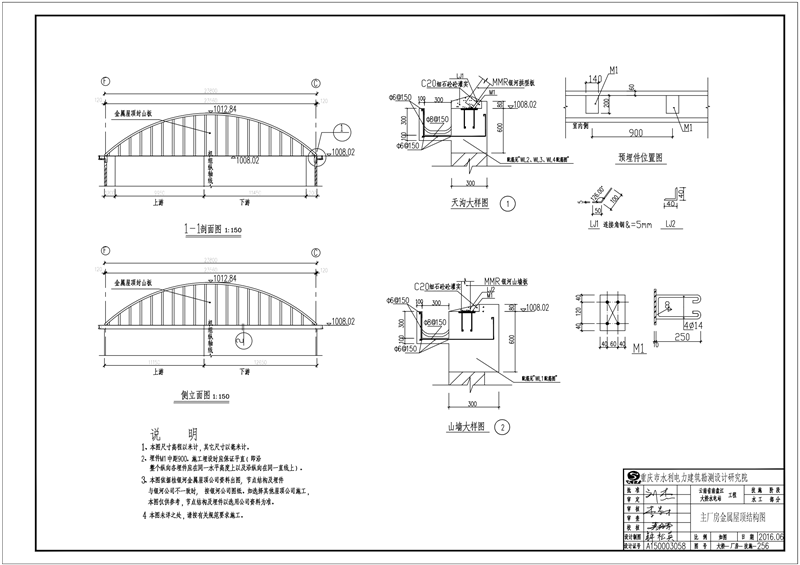

该工程采用剖面图和侧面立视图相结合的设计方案。拱形屋顶的主跨度为23.8米，属于大跨度工业建筑范畴。山墙端采用金属屋顶进行封闭处理，确保了防水防风性能。

屋顶结构参数与设计指标

该工程的结构设计充分考虑了荷载分散和安全性能，主要参数包括：

• 主跨度：23.8米
• 二次拱形屋顶跨度：4米
• 矢跨比：0.18（有利于排水和结构稳定）
• 预埋件间距：0.9米（均匀分布）
• 连接方式：连接件和预埋件焊接，拱脚采用自攻螺栓固定
• 基础处理：C20细石灌溉，确保结构安全性

预埋件与连接系统

该工程采用科学的预埋件布置方案。沿着拱形屋顶的拱脚方向，每隔0.9米埋设一个预埋件，连接件与预埋件进行焊接，形成稳固的基础支撑点。拱形屋顶的拱脚与连接件之间采用自攻螺栓打在一起，这种组合方案既保证了结构的整体性，又便于施工和维护。施工完成后，再用C20细石灌溉进行填充，进一步提高了结构的刚度和安全性能。

常见问题解答

为什么预埋件要每隔0.9米设置一个？

0.9米的预埋件间距是基于该跨度的荷载分散计算。间距过大会导致拱脚受力不均，间距过小会增加成本。0.9米的间距实现了安全性和经济性的平衡。

矢跨比0.18意味着什么？

矢跨比是指拱的高度与跨度的比值。0.18的比值表示拱的高度相对较低，这样的设计有利于雨水排水，同时保证了结构的足够强度。

自攻螺栓与焊接结合的优势是什么？

预埋件采用焊接确保了基础的牢固性，自攻螺栓用于拱脚连接，既方便施工调整，又保证了长期使用的可靠性。

小结

江苏杰达钢结构工程有限公司为云南红河设计施工的这项23.8米跨拱形屋顶工程，充分展现了大跨度钢结构的设计创新和施工精准性。通过科学的预埋件布置、合理的参数设计和完善的细节处理，确保了工程的质量和长期使用性能。若您需要大跨度拱形屋顶或其他钢结构工程，欢迎咨询我们。
